JDWY01-001-002 Film o grubości 2 cali (1,2)Um AIN Na Sapphire Wafer DSP XRD FWHM Of(002)≤80arcsec(102) ≤650arcsec

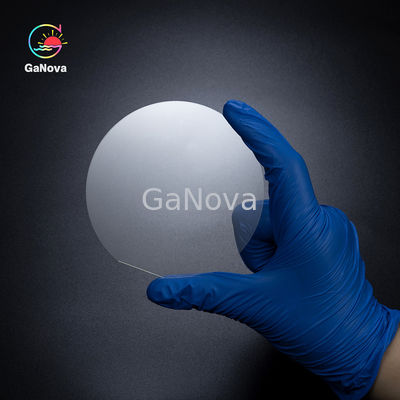

Duży Obraz : JDWY01-001-002 Film o grubości 2 cali (1,2)Um AIN Na Sapphire Wafer DSP XRD FWHM Of(002)≤80arcsec(102) ≤650arcsec

Szczegóły Produktu:

Miejsce pochodzenia:	Suzhou Chiny
Nazwa handlowa:	GaNova
Orzecznictwo:	UKAS/ISO9001:2015
Numer modelu:	JDWY01-001-002

Zapłata:

Szczegóły pakowania:	Pakowanie próżniowe w środowisku clean room klasy 10000, w kasetach po 25 sztuk lub pojedynczych poj
Zasady płatności:	T/T

Kontakt

JDWY01-001-002 Film o grubości 2 cali (1,2)Um AIN Na Sapphire Wafer DSP XRD FWHM Of(002)≤80arcsec(102) ≤650arcsec

Opis

Grubość:	[1,2)μm,[2,3)μm,[3,4)μm,[4,5)μm	Orientacja:	Płaszczyzna C (0001)±1o
Typ przewodzenia:	Półizolujące	Strefa wykluczenia krawędzi:	<2 mm
Chropowatość powierzchni:	Ra<1,5 nm (10*10 μm)	Nazwa produktu:	Płytka z azotku glinu
XRD FWHM z (002):	≤80arcsec, ≤100arcsec, ≤120arcsec, ≤160arcsec	XRD FWHM z (102):	≤650arcsec, ≤550arcsec, ≤450arcsec, ≤400arcsec
Podkreślić:	DSP AIN na płytce szafirowej , XRD FWHM AIN Na Sapphire Wafer

Folia o grubości 2 cali (1,2) um AIN na płytce szafirowej, DSP, XRD FWHM (002) ≤80arcsec(102) ≤650arcsec Dezynfekcja UV, chip LED

Cienka warstwa azotku glinu jest formą materiału półprzewodnikowego.Jest wysoce przewodzący i może wytrzymać wysokie temperatury.Jest również odporny na elektromagnesy i ma wysoką temperaturę wrzenia.W rezultacie jest powszechnie stosowany w telefonach komórkowych i innych urządzeniach elektronicznych.Jednak nie zaleca się przetwarzania azotku glinu na płytkach krzemowych bez odpowiedniego wyżarzania.

Przedmiot	AlN-TCU-C50
Wymiary	φ50,8 mm ± 0,1 mm, OF (1-100), powierzchnia aluminiowa, krawędź ustalająca 16,0 ± 1,0 mm
podłoże	Szafir (pojedynczy lub dwustronnie polerowany)
Grubość	1 ~ 5 μm
Orientacja	Płaszczyzna C (0001)±1^o
Typ przewodzenia	Półizolujące
Krystaliczna jakość	Grubość	XRD FWHM z (002)	XRD FWHM z (102)
	[1,2)μm	≤80 sekund łuku	≤650 sekund łuku
	[2,3)μm	≤100 sekund łuku	≤550 sekund łuku
	[3,4)μm	≤120 sekund kątowych	≤450 sekund łuku
	[4,5)μm	≤160 sekund łuku	≤400 sekund łuku
Strefa wykluczenia krawędzi	<2 mm
Chropowatość powierzchni	Ra<1,5 nm (10*10 μm)
Pakiet	Pakowanie próżniowe w środowisku clean room klasy 10000, w kasetach po 25 sztuk lub pojedynczych pojemnikach waflowych.

O nas

Specjalizujemy się w przetwarzaniu różnorodnych materiałów na płytki, podłoża i niestandardowe części ze szkła optycznego. Komponenty szeroko stosowane w elektronice, optyce, optoelektronice i wielu innych dziedzinach.Ściśle współpracujemy również z wieloma krajowymi i zamorskimi uniwersytetami, instytucjami badawczymi i firmami, dostarczając niestandardowe produkty i usługi dla ich projektów badawczo-rozwojowych.Naszą wizją jest utrzymywanie dobrych relacji współpracy ze wszystkimi naszymi klientami dzięki naszej dobrej reputacji.

Często zadawane pytania

P: Czy jesteś firmą handlową lub producentem?
Jesteśmy fabryką.
P: Jak długi jest czas dostawy?
Zwykle jest to 3-5 dni, jeśli towary są w magazynie.
lub jest to 7-10 dni, jeśli towarów nie ma w magazynie, jest to zależne od ilości.
P: Czy dostarczasz próbki?to jest darmowe czy dodatkowe?
Tak, możemy zaoferować próbkę za darmo, ale nie płacimy za fracht.
P: Jakie są twoje warunki płatności?
Płatność <= 5000 USD, 100% z góry.
Paymen >=5000USD, 80% T/T z góry, saldo przed wysyłką.
