JDCD02-001-004 10 * 10 mm2 AlN Pojedynczy kryształ 400 ± 50 μM Klasa S / P / R

JDCD02-001-004 10 * 10 mm2 AlN Pojedynczy kryształ 400 ± 50 μM Klasa S / P / R
JDCD02-001-004 10 * 10 mm2 AlN Pojedynczy kryształ 400 ± 50 μM Klasa S / P / R

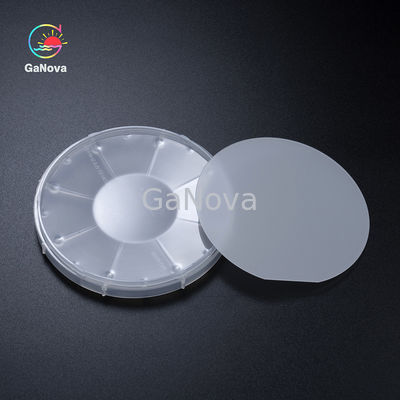

Duży Obraz :  JDCD02-001-004 10 * 10 mm2 AlN Pojedynczy kryształ 400 ± 50 μM Klasa S / P / R

Szczegóły Produktu:
Miejsce pochodzenia: Suzhou Chiny
Nazwa handlowa: GaNova
Orzecznictwo: UKAS/ISO9001:2015
Numer modelu: JDCD02-001-004
Zapłata:
Szczegóły pakowania: Pakowanie próżniowe w środowisku clean room klasy 10000, w kasetach po 25 sztuk lub pojedynczych poj
Zasady płatności: T/T

JDCD02-001-004 10 * 10 mm2 AlN Pojedynczy kryształ 400 ± 50 μM Klasa S / P / R

Opis
Nazwa produktu: Monokryształ AlN Średnica (mm): 10x10
Grubość (μm): 400±50 Forma Kryształu: 2H
Chropowatość: Twarz Al: ≤0,5 nm Twarz N (tył): ≤1,2 μm Wygląd: Kwadratowy kształt
Podkreślić:

400±50μM AlN pojedynczy kryształ

,

10*10mm2 AlN pojedynczy kryształ

JDCD02-001-004 10 * 10 mm2 AlN Pojedynczy kryształ 400 ± 50 μM Klasa S / P / R



Zastosowania podłoża monokrystalicznego AlN

Szeroko stosowany w przygotowywaniu urządzeń elektronicznych o wysokiej temperaturze, wysokiej częstotliwości i dużej mocy. Jest ważnym materiałem emitującym światło niebieskie i ultrafioletowe;Wysoka przewodność cieplna, wysoka temperatura topnienia, wysoka rezystywność, silne pole przebicia i niski współczynnik dielektryczny.



10*10mm2 monokrystaliczne podłoże z azotku glinu
Specyfikacje kryształów Wartość parametru
Średnica (mm) 10x10
Grubość (μm) 400±50
Forma Kryształu 2H
Politypia {0001}±0,5°
Polerowanie powierzchni Powierzchnia aluminiowa: polerowanie chemiczne (podwójne polerowanie można dostosować)
Chropowatość

Al twarz: ≤0,5 nm

N twarz (tył): ≤1,2 μm

wygląd kwadratowy kształt
Stopień jakości Klasa S (Super) Klasa P (produkcja) Klasa R (badania)
HRXRD Szerokość w połowie wysokości @{0002}(sek. łuku) ≤150 ≤300 ≤500
HRXRD Szerokość w połowie wysokości @{10-12}(sek. łuku) ≤100 ≤200 ≤400
współczynnik absorpcji przy 265 nm (cm-1) ≤50 ≤70 ≤100
Wyłączenie krawędzi (mm) 1 1 1
Wcięcia Nic Nic Nic
Frytki Nic Nic ≤3 Łącznie ≤1,0 mm
TUA ≥90%
TTV(μm) ≤30
Osnowa (μm) ≤30
Łuk (μm) ≤30

Pęknięcia



Nie, gołym okiem, mocne światło
Zanieczyszczenie Nie, gołym okiem, promieniowanie
pakiet Pudełko na wafle monolityczne





O nas

Specjalizujemy się w przetwarzaniu różnorodnych materiałów na płytki, podłoża i niestandardowe części ze szkła optycznego. Komponenty szeroko stosowane w elektronice, optyce, optoelektronice i wielu innych dziedzinach.Ściśle współpracujemy również z wieloma krajowymi i zamorskimi uniwersytetami, instytucjami badawczymi i firmami, dostarczając niestandardowe produkty i usługi dla ich projektów badawczo-rozwojowych.Naszą wizją jest utrzymywanie dobrych relacji współpracy ze wszystkimi naszymi klientami dzięki naszej dobrej reputacji.





Często zadawane pytania

P: Czy jesteś firmą handlową lub producentem?
Jesteśmy fabryką.
P: Jak długi jest czas dostawy?
Zwykle jest to 3-5 dni, jeśli towary są w magazynie.
lub jest to 7-10 dni, jeśli towarów nie ma w magazynie, jest to zależne od ilości.
P: Czy dostarczasz próbki?to jest darmowe czy dodatkowe?
Tak, możemy zaoferować próbkę za darmo, ale nie płacimy za fracht.
P: Jakie są twoje warunki płatności?
Płatność <= 5000 USD, 100% z góry.
Paymen >=5000USD, 80% T/T z góry, saldo przed wysyłką.
