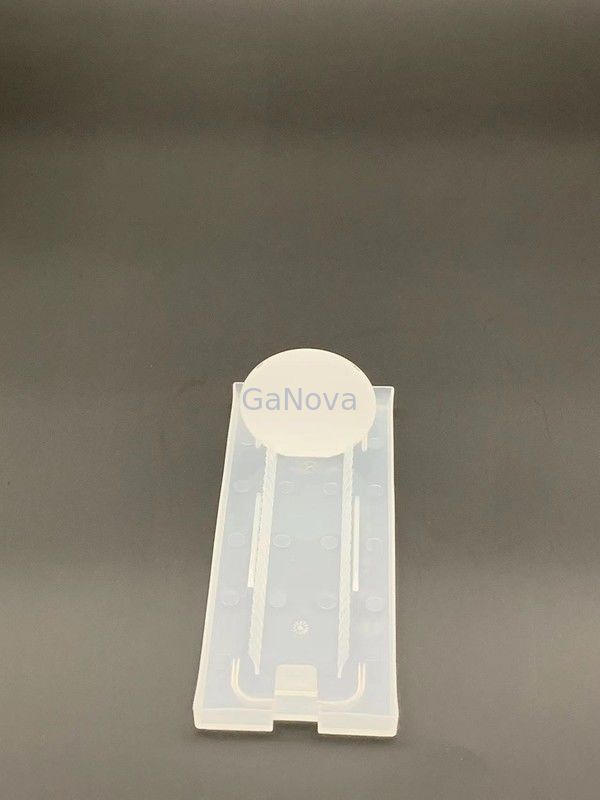

UKAS Wzorzyste podłoża szafirowe Płaski kąt krawędzi

UKAS Wzorzyste podłoża szafirowe Płaski kąt krawędzi
UKAS Wzorzyste podłoża szafirowe Płaski kąt krawędzi

Duży Obraz :  UKAS Wzorzyste podłoża szafirowe Płaski kąt krawędzi

Szczegóły Produktu:
Miejsce pochodzenia: Suzhou Chiny
Nazwa handlowa: GaNova
Orzecznictwo: UKAS/ISO9001:2015
Numer modelu: JDCD09-001-001
Zapłata:
Minimalne zamówienie: 1
Szczegóły pakowania: Pakowanie próżniowe w środowisku clean room klasy 10000, w kasetach po 25 sztuk lub pojedynczych poj
Zasady płatności: T/T

UKAS Wzorzyste podłoża szafirowe Płaski kąt krawędzi

Opis
Grubość: 430±10μm Płaska szerokość krawędzi: 16±1,0 mm
TTV: ≤5μm kokarda: ≤-8 ~ 0μm
Chropowatość powierzchni czołowej: ≤0,25 nm Chropowatość powierzchni tylnej: 0,8 ~ 1,2 μm
Podkreślić:

UKAS wzorzyste podłoża szafirowe

,

podłoże al2o3 430um

,

wzorzyste podłoża szafirowe OEM

50,80 ± 0,10 mm Wzorzyste podłoże szafirowe Płaska krawędź Kąt płaszczyzny A ± 0,2o

2-calowe wzorzyste podłoża szafirowe, układ LED, materiał podłoża



Zwiększenie skuteczności diod LED opartych na GaN za pomocą techniki wzorzystego podłoża szafirowego jest ogólnie przypisywane poprawie zarówno wydajności ekstrakcji światła, jak i wewnętrznej wydajności kwantowej.Regularne wzory utworzone na szafirowym podłożu przeciwdziałają efektowi całkowitego wewnętrznego odbicia na granicy faz GaN/szafir.



2-calowe wzorzyste szafirowe podłoże
Przedmiot Glin2O3





UKAS Wzorzyste podłoża szafirowe Płaski kąt krawędzi 0



















Wymiar 50,80 ± 0,10 mm
Grubość 430±10μm
Płaska szerokość krawędzi



16±1,0 mm

Płaski kąt krawędzi Płaszczyzna A ± 0,2o
TTV ≤5μm
UKŁON ≤-8 ~ 0μm
Chropowatość powierzchni czołowej ≤0,25 nm
Chropowatość powierzchni tylnej 0,8 ~ 1,2 μm
Krawędź Okrągły
Produkcja laserowa z powrotem



O nas

Specjalizujemy się w przetwarzaniu różnorodnych materiałów na płytki, podłoża i niestandardowe części ze szkła optycznego. Komponenty szeroko stosowane w elektronice, optyce, optoelektronice i wielu innych dziedzinach.Ściśle współpracujemy również z wieloma krajowymi i zamorskimi uniwersytetami, instytucjami badawczymi i firmami, dostarczając niestandardowe produkty i usługi dla ich projektów badawczo-rozwojowych.Naszą wizją jest utrzymywanie dobrych relacji współpracy ze wszystkimi naszymi klientami dzięki naszej dobrej reputacji.





Często zadawane pytania

P: Czy jesteś firmą handlową lub producentem?
Jesteśmy fabryką.
P: Jak długi jest czas dostawy?
Zwykle jest to 3-5 dni, jeśli towary są w magazynie.
lub jest to 7-10 dni, jeśli towarów nie ma w magazynie, jest to zależne od ilości.
P: Czy dostarczasz próbki?to jest darmowe czy dodatkowe?
Tak, możemy zaoferować próbkę za darmo, ale nie płacimy za fracht.
P: Jakie są twoje warunki płatności?
Płatność <= 5000 USD, 100% z góry.
Paymen >=5000USD, 80% T/T z góry, saldo przed wysyłką.
