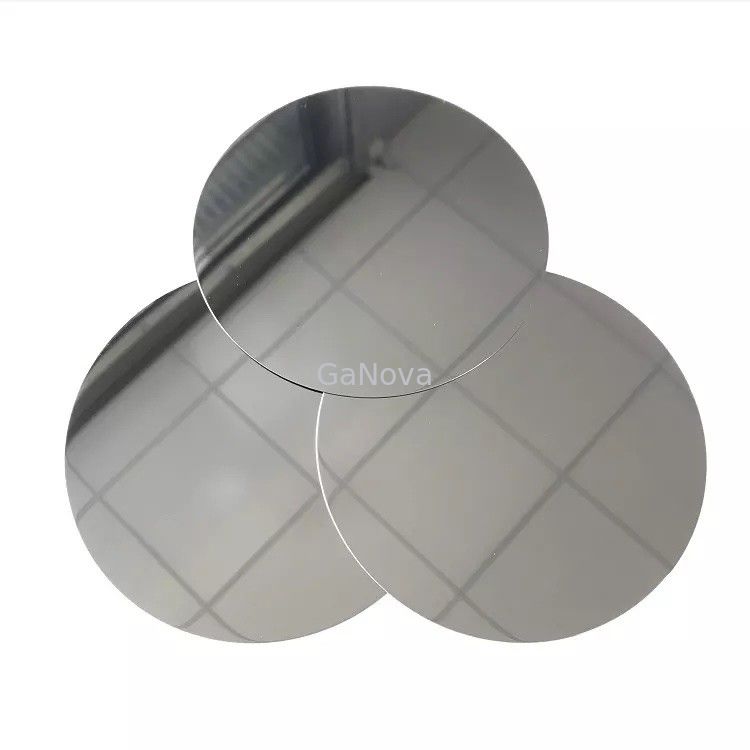

Mikroelektroniczny 279um krzemowy epitaksjalny wafel podstawowy substrat

Mikroelektroniczny 279um krzemowy epitaksjalny wafel podstawowy substrat
Mikroelektroniczny 279um krzemowy epitaksjalny wafel podstawowy substrat

Duży Obraz :  Mikroelektroniczny 279um krzemowy epitaksjalny wafel podstawowy substrat

Szczegóły Produktu:
Miejsce pochodzenia: Suzhou Chiny
Nazwa handlowa: GaNova
Orzecznictwo: UKAS/ISO9001:2015
Numer modelu: JDCD06-001-002
Zapłata:
Minimalne zamówienie: 1
Szczegóły pakowania: Pakowanie próżniowe w środowisku clean room klasy 10000, w kasetach po 25 sztuk lub pojedynczych poj
Czas dostawy: 3-4 dni tygodnia
Zasady płatności: T/T
Możliwość Supply: 50000 sztuk/miesiąc

Mikroelektroniczny 279um krzemowy epitaksjalny wafel podstawowy substrat

Opis
Stopień: główny metoda wzrostu: CZ
Typ/Domieszka: Typ P/bor, typ N/fos, typ N/As, typ N/Sb Grubość (μm): 279
Tolerancja grubości: Standard ± 25 μm, maksymalne możliwości ± 5 μm Oporność: 0,001-100 om-cm
Powierzchnia wykończona: P/E, P/P, E/E, G/G TTV(μm): Standard
Podkreślić:

Mikroelektroniczny krzemowy wafel epitaksjalny

,

wafel krzemowy typu N

,

wafel krzemowy epitaksjalny 279um

Grubość (μm) 279 Wafel krzemowy TTV (μm) Standard <10 um, maksymalne możliwości <5 μM

2-calowe urządzenia MEMS z płytką krzemową, układy scalone, dedykowane podłoża do urządzeń dyskretnych




Przegląd

Płytki krzemowe (Si) są podstawowymi materiałami podłoża w obszarze mikroelektroniki i mikroelektromechanii ze względu na ich doskonałe właściwości, które można regulować.W tym rozdziale najpierw przedstawimy przegląd technik obróbki elektroerozyjnej.Ponadto omówiono również możliwości i wyniki wydajności technik obróbki elektroerozyjnej do obróbki trójwymiarowych wnęk na Si przy optymalnych ustawieniach parametrów.





Specyfikacja

wafelek silikonowy

Średnica



2"/3"/4"/5"/6"/8"/12"
Stopień główny
Wzrost metoda CZ
Orientacja <1-0-0>,<1-1-1>,<1-1-0>
Typ/Domieszka Typ P/bor, typ N/fos, typ N/As, typ N/Sb
Grubość (μm) 279/380/525/625/675/725/775
Grubość Tolerancja Standard ± 25 μm, maksymalna wydajność ± 5 μm
Oporność 0,001-100 om-cm
Powierzchnia Skończone P/E, P/P, E/E, G/G
TTV(μm) Standard <10 μm, maksymalne możliwości <5 μm
Łuk/Osnowa Standard <40 μm, maksymalne możliwości <20 μm
Cząstka <10 @ 0,5 μm;<10 @ 0,3 μm;<10 @ 0,2 μm;







O nas

Specjalizujemy się w przetwarzaniu różnorodnych materiałów na płytki, podłoża i niestandardowe części ze szkła optycznego. Komponenty szeroko stosowane w elektronice, optyce, optoelektronice i wielu innych dziedzinach.Ściśle współpracujemy również z wieloma krajowymi i zamorskimi uniwersytetami, instytucjami badawczymi i firmami, dostarczając niestandardowe produkty i usługi dla ich projektów badawczo-rozwojowych.Naszą wizją jest utrzymywanie dobrych relacji współpracy ze wszystkimi naszymi klientami dzięki naszej dobrej reputacji.





Często zadawane pytania

P: Czy jesteś firmą handlową lub producentem?
Jesteśmy fabryką.
P: Jak długi jest czas dostawy?
Zwykle jest to 3-5 dni, jeśli towary są w magazynie.
lub jest to 7-10 dni, jeśli towarów nie ma w magazynie, jest to zależne od ilości.
P: Czy dostarczasz próbki?to jest darmowe czy dodatkowe?
Tak, możemy zaoferować próbkę za darmo, ale nie płacimy za fracht.
P: Jakie są twoje warunki płatności?
Płatność <= 5000 USD, 100% z góry.
Paymen >=5000USD, 80% T/T z góry, saldo przed wysyłką.
