Szczegóły Produktu:
|
Średnica: | 10 mm x 10 mm | Grubość (μm): | 400±50 |
---|---|---|---|
Forma Kryształu: | 2H | Politypia: | {0001}±0,5° |
Węglowodany: | Twarz Al: ≤0,5 nm Twarz N (tył): ≤1,2 μm | polerowanie powierzchni: | Powierzchnia aluminiowa: polerowanie chemiczne (podwójne |
Podkreślić: | płytki z azotanu aluminium ALN,Wafer z azotanu aluminium 2H,10*10mm2 płytki aluminiowej |
Podłoże AlN jest jednym z najpopularniejszych podłoży ceramicznych, które charakteryzuje się doskonałą odpornością na ciepło, wysoką wytrzymałością mechaniczną, odpornością na ścieranie i niewielkimi stratami dielektrycznymi.Powierzchnia podłoża AlN jest dość gładka i mało porowata.Azotek glinu ma wyższą przewodność cieplną w porównaniu z podłożem z tlenku glinu, jest około 7 do 8 razy wyższy.Podłoże AlN jest doskonałym materiałem na opakowania elektroniczne.
Cienka warstwa azotku glinu to warstwa aluminium odporna na działanie wysokich temperatur.Podczas wysokich temperatur ta warstwa aluminium pomoże chronić materiał.W środowiskach o wysokim ciśnieniu może być niestabilny.Może wytrzymać zakres temperatur do 980 stopni C.Na niższych poziomach może być toksyczny dla ludzi.Jest również stosowany w telefonach komórkowych.Jego właściwości są niezwykle różnorodne.

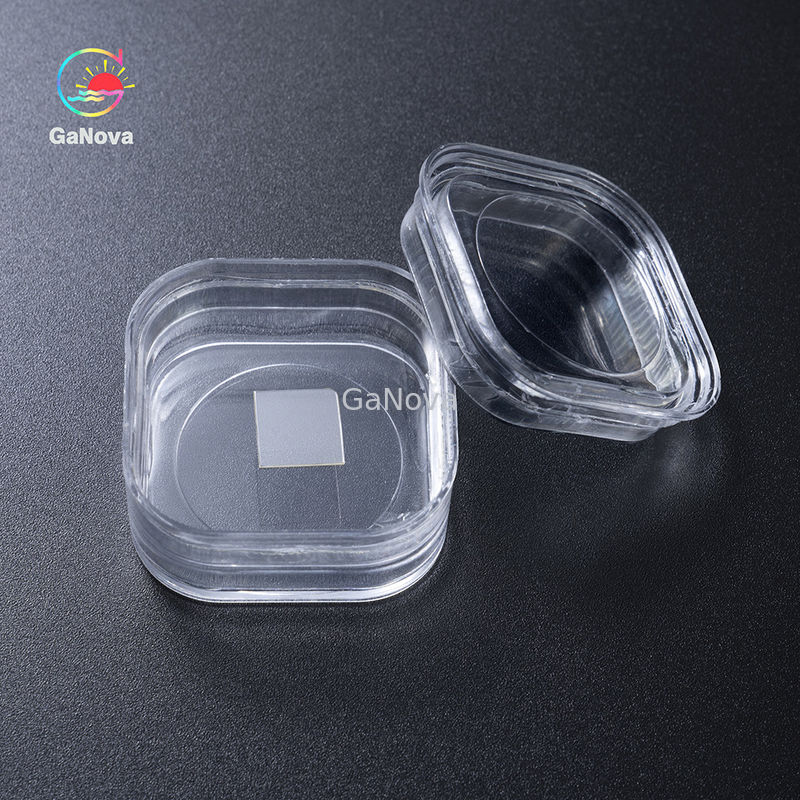

10*10mm2 Podłoże monokrystaliczne z azotku glinu | |||
Specyfikacje kryształów | Wartość parametru | ||
Średnica (mm) | 10x10 | ||
Grubość (μm) | 400±50 | ||
Forma Kryształu | 2H | ||
Politypia | {0001}±0,5° | ||
Polerowanie powierzchni | Powierzchnia aluminiowa: polerowanie chemiczne (podwójne polerowanie można dostosować) | ||
Chropowatość |
Al twarz: ≤0,5 nm N twarz (tył): ≤1,2 μm |
||
wygląd | kwadratowy kształt | ||
Stopień jakości | Klasa S (Super) | Klasa P (produkcja) | Klasa R (badania) |
HRXRD Szerokość w połowie wysokości @{0002}(sek. łuku) | ≤150 | ≤300 | ≤500 |
HRXRD Szerokość w połowie wysokości @{10-12}(sek. łuku) | ≤100 | ≤200 | ≤400 |
współczynnik absorpcji przy 265 nm (cm-1) | ≤50 | ≤70 | ≤100 |
Wyłączenie krawędzi (mm) | 1 | 1 | 1 |
Wcięcia | 无 | 无 | 无 |
Frytki | 无 | 无 | ≤3 Łącznie ≤1,0 mm |
TUA | ≥90% | ||
TTV(μm) | ≤30 | ||
Osnowa (μm) | ≤30 | ||
Łuk (μm) | ≤30 | ||
Pęknięcia
|
Nie, gołym okiem, mocne światło | ||
Zanieczyszczenie | Nie, gołym okiem, promieniowanie | ||
pakiet | Pudełko na wafle monolityczne |
