S-C-N Przewodzą 2-calowe GaAs Niedomieszkowane podłoża Wysoka mobilność elektronów

S-C-N Przewodzą 2-calowe GaAs Niedomieszkowane podłoża Wysoka mobilność elektronów
S-C-N Przewodzą 2-calowe GaAs Niedomieszkowane podłoża Wysoka mobilność elektronów

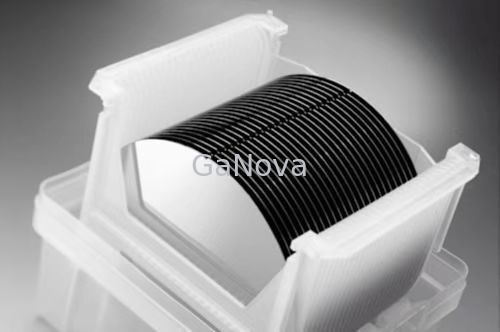

Duży Obraz :  S-C-N Przewodzą 2-calowe GaAs Niedomieszkowane podłoża Wysoka mobilność elektronów

Szczegóły Produktu:
Miejsce pochodzenia: Suzhou Chiny
Nazwa handlowa: GaNova
Orzecznictwo: UKAS/ISO9001:2015
Numer modelu: JDCD10-001-002
Zapłata:
Szczegóły pakowania: Pakowanie próżniowe w środowisku clean room klasy 10000, w kasetach po 25 sztuk lub pojedynczych poj
Czas dostawy: 3-4 dni tygodnia
Zasady płatności: T/T
Możliwość Supply: 10000 SZTUK / miesiąc

S-C-N Przewodzą 2-calowe GaAs Niedomieszkowane podłoża Wysoka mobilność elektronów

Opis
Nazwa produktu: Wafel GaAs-Si Rodzaj postępowania: SCN
Domieszka: GaAs-Si Kąt orientacji:
Orientacja: EJ[0-1-1]±0,5° Długość (mm): 17±1
Podkreślić:

Podłoże półprzewodnikowe S-C-N

,

GaAs-Si Wafer ISO

,

podłoże półprzewodnikowe 17 mm

SCN Prowadzi 2-calowy GaAs (100) Niedomieszkowane podłoża Wysoka mobilność elektronów



Przegląd

Wraz z rozwojem mini-LED i mikro-LED, czerwone diody LED produkowane z podłożami GaAs są coraz częściej stosowane w ekranach wyświetlaczy oraz w AR/VR.
GaAs to materiał półprzewodnikowy o doskonałych właściwościach użytkowych, w tym bezpośrednie pasmo wzbronione, wysoka ruchliwość elektronów, niski poziom szumów o wysokiej częstotliwości i wysoka wydajność konwersji.



Wafel GaAs-Si

Metoda wzrostu

VGF
Rodzaj postępowania SCN
Domieszka GaAs-Si
Orientacja (100)15°±0,5° Wył. W kierunku<111>A
Kąt orientacji
Orientacja EJ[0-1-1]±0,5°
Długość (mm) 17±1
Orientacja JEŻELI EJ[0-11]±0,5°
JEŚLI Długość (mm) 7±1
Średnica (mm) 50,8±0,2
CC(/cc) 0,4E18~1E18
Rezystywność (ohm.cm) Nie dotyczy
Mobilność (cm2/vs) ≥1000
EPD(/cm2) ≤5000
Grubość (um) 350±20
TTV(um) <10
TTR(um) <10
Łuk (um) <15
Osnowa (um) <15
Powierzchnia Strona 1: polerowana Strona 2: trawiona
Opakowania Kaseta lub pojedyncza
