Szczegóły Produktu:
|
| Średnica: | 8" | Stopień: | główny |
|---|---|---|---|
| metoda wzrostu: | CZ | Orientacja: | <1-0-0>,<1-1-1>,<1-1-0> |
| Typ/Domieszka: | Typ P/bor, typ N/fos, typ N/As, typ N/Sb | Grubość (μm): | 725 |
| Tolerancja grubości: | Standard ± 25 μm, maksymalne możliwości ± 5 μm | Oporność: | 0,001-100 om-cm |
| Powierzchnia wykończona: | P/E, P/P, E/E, G/G | TTV(μm): | Standard <10 um, maksymalne możliwości <5 um |
| Łuk/Osnowa: | Standard <40 um, Maksymalne możliwości <20 um | Cząstka: | <10@0.5um; <10@0,5um; <10@0.3um; <10@0,3um; <10@0.2um; |

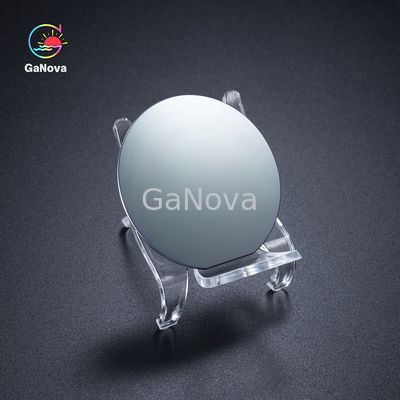

8-calowe płytki krzemowe Urządzenia MEMS, układy scalone, dedykowane podłoża dla urządzeń dyskretnych
Przegląd
W elektronice wafle krzemowe (zwane też podłożami) to cienkie plastry bardzo czystego krystalicznego krzemu (c-Si), używanego do produkcji układów scalonych – kompozytu kilku elementów elektronicznych.Płytki krzemowe odgrywają ważną rolę w przemyśle półprzewodników, ponieważ znajdują zastosowanie w elektronice i urządzeniach mikromechanicznych.
Chociaż kryształy krzemu mogą wyglądać metalicznie, nie są całkowicie metalami.Ze względu na „swobodne elektrony”, które łatwo przemieszczają się między atomami, metale są dobrymi przewodnikami elektryczności, a elektryczność to ruch elektronów.Z drugiej strony czysty kryształ krzemu jest prawie izolatorem;przepuszczając przez nią bardzo mało prądu.Można to jednak zmienić poprzez proces zwany dopingiem.
Specyfikacja
| wafelek silikonowy | |
|
Średnica
|
2"/3"/4"/5"/6"/8"/12" |
| Stopień | główny |
| Wzrost metoda | CZ |
| Orientacja | <1-0-0>,<1-1-1>,<1-1-0> |
| Typ/Domieszka | Typ P/bor, typ N/fos, typ N/As, typ N/Sb |
| Grubość (μm) | 279/380/525/625/675/725/775 |
| Grubość Tolerancja | Standard ± 25 μm, maksymalna wydajność ± 5 μm |
| Oporność | 0,001-100 om-cm |
| Powierzchnia Skończone | P/E, P/P, E/E, G/G |
| TTV(μm) | Standard <10 um, maksymalne możliwości <5 um |
| Łuk/Osnowa | Standard <40 um, Maksymalne możliwości <20 um |
| Cząstka | <10@0,5um;<10@0,3um;<10@0,2um; |
O nas
Specjalizujemy się w przetwarzaniu różnorodnych materiałów na płytki, podłoża i niestandardowe części ze szkła optycznego. Komponenty szeroko stosowane w elektronice, optyce, optoelektronice i wielu innych dziedzinach.Ściśle współpracujemy również z wieloma krajowymi i zamorskimi uniwersytetami, instytucjami badawczymi i firmami, dostarczając niestandardowe produkty i usługi dla ich projektów badawczo-rozwojowych.Naszą wizją jest utrzymywanie dobrych relacji współpracy ze wszystkimi naszymi klientami dzięki naszej dobrej reputacji.
Często zadawane pytania
P: Czy jesteś firmą handlową lub producentem?
Jesteśmy fabryką.
P: Jak długi jest czas dostawy?
Zwykle jest to 3-5 dni, jeśli towary są w magazynie.
lub jest to 7-10 dni, jeśli towarów nie ma w magazynie, jest to zależne od ilości.
P: Czy dostarczasz próbki?to jest darmowe czy dodatkowe?
Tak, możemy zaoferować próbkę za darmo, ale nie płacimy za fracht.
P: Jakie są twoje warunki płatności?
Płatność <= 5000 USD, 100% z góry.
Paymen >=5000USD, 80% T/T z góry, saldo przed wysyłką.
