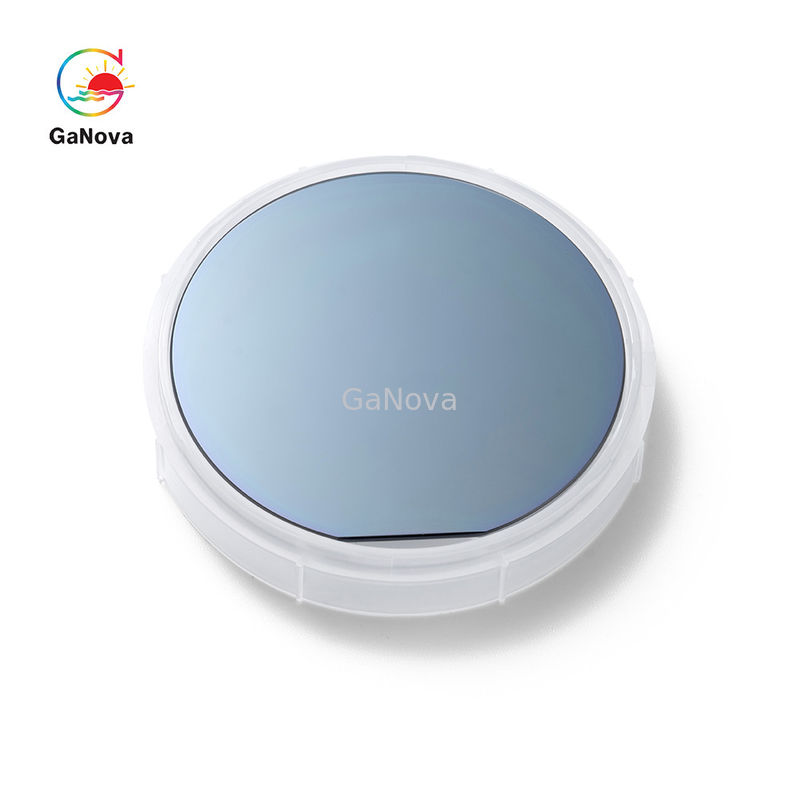

JDCD07-001-001 4-calowy epitaksjalny wafel SOI do przetwarzania MEMS

JDCD07-001-001 4-calowy epitaksjalny wafel SOI do przetwarzania MEMS
JDCD07-001-001 4-Inch SOI Epitaxial Wafer For MEMS Processing
JDCD07-001-001 4-calowy epitaksjalny wafel SOI do przetwarzania MEMS JDCD07-001-001 4-calowy epitaksjalny wafel SOI do przetwarzania MEMS

Duży Obraz :  JDCD07-001-001 4-calowy epitaksjalny wafel SOI do przetwarzania MEMS

Szczegóły Produktu:
Miejsce pochodzenia: Suzhou Chiny
Nazwa handlowa: GaNova
Orzecznictwo: UKAS/ISO9001:2015
Numer modelu: JDCD07-001-001
Zapłata:
Minimalne zamówienie: 1
Szczegóły pakowania: Pakowanie próżniowe w środowisku clean room klasy 10000, w kasetach po 25 sztuk lub pojedynczych poj
Czas dostawy: 3-4 dni tygodnia
Zasady płatności: T/T
Możliwość Supply: 50000 sztuk/miesiąc

JDCD07-001-001 4-calowy epitaksjalny wafel SOI do przetwarzania MEMS

Opis
Średnica: 4" Orientacja: <100>,<111>
Typ/Domieszka: Typ P/Boron, Typ N/Phos, Typ N/As, Typ N/Sb Grubość (μm): 300-725
Oporność: 0,001-20000 Ohm-cm Powierzchnia wykończona: P/P, P/E
Cząstka: <10@.0.3um

4-calowy epitaksjalny wafel SOI do przetwarzania MEMS




Przegląd

Chociaż kryształy krzemu mogą wyglądać metalicznie, nie są całkowicie metalami.Ze względu na „swobodne elektrony”, które łatwo przemieszczają się między atomami, metale są dobrymi przewodnikami elektryczności, a elektryczność to ruch elektronów.Z drugiej strony czysty kryształ krzemu jest prawie izolatorem;przepuszczając przez nią bardzo mało prądu.Można to jednak zmienić poprzez proces zwany dopingiem.





Specyfikacja



WIĘC JA
Średnica 4'' 5'' 6'' 7''





Warstwa urządzenia

Domieszka Bor, Fos, Arsen, Antymon, Niedomieszkowane
Orientacja <100>,<111>
Typ SIMOX, BESOI, Simbond, Smart-cut
Oporność 0,001-20000 Ohm-cm
Grubość (um) 0,2-150
Jednolitość <5%
Warstwa PUDEŁKA Grubość (um) 0,4-3
Jednolitość <2,5%





podłoże

Orientacja <100>, <111>
Typ/Domieszka Typ P/Boron, Typ N/Phos, Typ N/As, Typ N/Sb
Grubość (um) 300-725
Oporność 0,001-20000 Ohm-cm
Powierzchnia wykończona P/P, P/E
Cząstka <10@.0.3um
