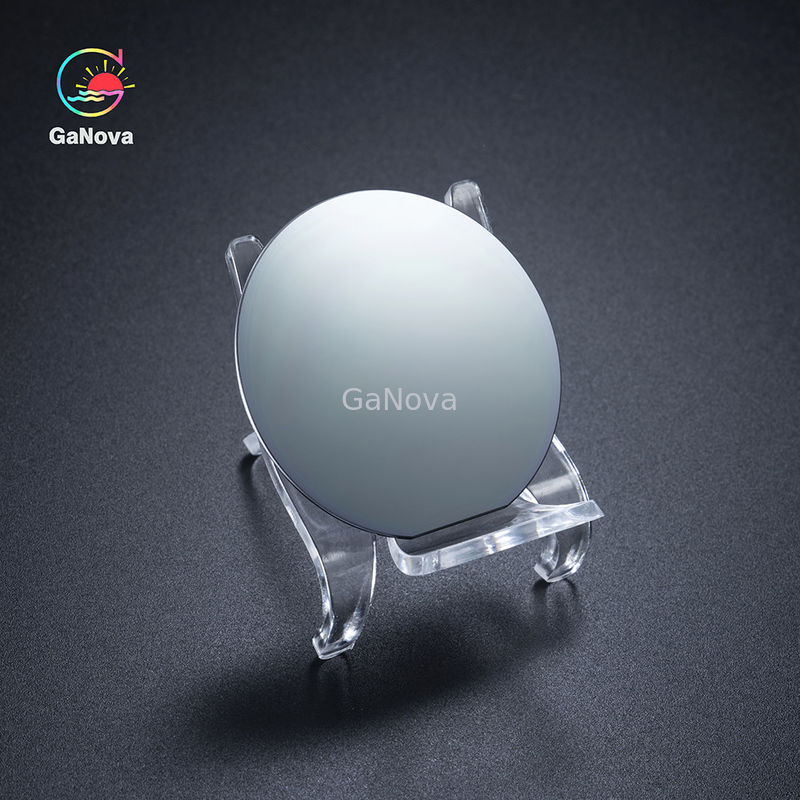

JDCD07-001-003 6-calowy epitaksjalny wafel SOI do przetwarzania MEMS

JDCD07-001-003 6-calowy epitaksjalny wafel SOI do przetwarzania MEMS
JDCD07-001-003 6-calowy epitaksjalny wafel SOI do przetwarzania MEMS

Duży Obraz :  JDCD07-001-003 6-calowy epitaksjalny wafel SOI do przetwarzania MEMS

Szczegóły Produktu:
Miejsce pochodzenia: Suzhou Chiny
Nazwa handlowa: GaNova
Orzecznictwo: UKAS/ISO9001:2015
Numer modelu: JDCD07-001-003
Zapłata:
Minimalne zamówienie: 1
Szczegóły pakowania: Pakowanie próżniowe w środowisku clean room klasy 10000, w kasetach po 25 sztuk lub pojedynczych poj
Czas dostawy: 3-4 dni tygodnia
Zasady płatności: T/T
Możliwość Supply: 50000 sztuk/miesiąc

JDCD07-001-003 6-calowy epitaksjalny wafel SOI do przetwarzania MEMS

Opis
Orientacja: <100>,<111> Typ/Domieszka: Typ P/Boron, Typ N/Phos, Typ N/As, Typ N/Sb
Grubość (μm): 300-725 Oporność: 0,001-20000 Ohm-cm
Powierzchnia wykończona: P/P, P/E Cząstka: <10@.0.3um
Podkreślić:

MEMS przetwarzający płytkę epitaksjalną SOI

6-calowa płytka epitaksjalna SOI do przetwarzania MEMS




Przegląd

W elektronice wafle krzemowe (zwane też podłożami) to cienkie plastry bardzo czystego krystalicznego krzemu (c-Si), używanego do produkcji układów scalonych – kompozytu kilku elementów elektronicznych.Płytki krzemowe odgrywają ważną rolę w przemyśle półprzewodników, ponieważ znajdują zastosowanie w elektronice i urządzeniach mikromechanicznych.







Specyfikacja



WIĘC JA
Średnica 4'' 5'' 6'' 7''





Warstwa urządzenia

Domieszka Bor, Fos, Arsen, Antymon, Niedomieszkowane
Orientacja <100>,<111>
Typ SIMOX, BESOI, Simbond, Smart-cut
Oporność 0,001-20000 Ohm-cm
Grubość (um) 0,2-150
Jednolitość <5%
Warstwa PUDEŁKA Grubość (um) 0,4-3
Jednolitość <2,5%





podłoże

Orientacja <100>, <111>
Typ/Domieszka Typ P/Boron, Typ N/Phos, Typ N/As, Typ N/Sb
Grubość (um) 300-725
Oporność 0,001-20000 Ohm-cm
Powierzchnia wykończona P/P, P/E
Cząstka <10@.0.3um



O nas

Specjalizujemy się w przetwarzaniu różnorodnych materiałów na płytki, podłoża i niestandardowe części ze szkła optycznego. Komponenty szeroko stosowane w elektronice, optyce, optoelektronice i wielu innych dziedzinach.Ściśle współpracujemy również z wieloma krajowymi i zamorskimi uniwersytetami, instytucjami badawczymi i firmami, dostarczając niestandardowe produkty i usługi dla ich projektów badawczo-rozwojowych.Naszą wizją jest utrzymywanie dobrych relacji współpracy ze wszystkimi naszymi klientami dzięki naszej dobrej reputacji.





Często zadawane pytania

P: Czy jesteś firmą handlową lub producentem?
Jesteśmy fabryką.
P: Jak długi jest czas dostawy?
Zwykle jest to 3-5 dni, jeśli towary są w magazynie.
lub jest to 7-10 dni, jeśli towarów nie ma w magazynie, jest to zależne od ilości.
P: Czy dostarczasz próbki?to jest darmowe czy dodatkowe?
Tak, możemy zaoferować próbkę za darmo, ale nie płacimy za fracht.
P: Jakie są twoje warunki płatności?
Płatność <= 5000 USD, 100% z góry.
Paymen >=5000USD, 80% T/T z góry, saldo przed wysyłką.
