Szczegóły Produktu:
|
| Nazwa produktu: | Wafel epitaksjalny Sic | Forma Kryształu: | 4 godz |
|---|---|---|---|
| Średnica: | 150,0 mm + 0,0/-0,2 mm | Orientacja powierzchni: | {0001}±0,2° |
| Długość głównej krawędzi odniesienia: | Karb | Długość drugorzędnej krawędzi odniesienia: | Brak krawędzi podrzędnych |
| Podkreślić: | Podłoże półizolacyjne 4H,podłoże z węglika krzemu poziomu P,podłoże półizolacyjne 6 cali |
||

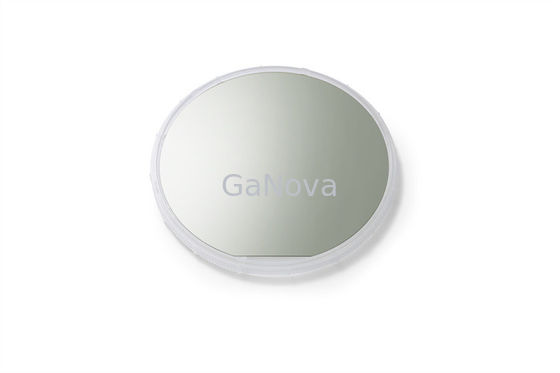

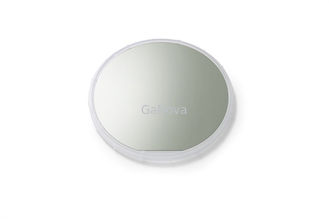

P-Level SI-Type 6 cali 4H-SiC Podłoże półizolacyjne 350,0 ± 25,0 μm MPD≤0,5/cm2Rezystywność ≥1E9Ω·cm
6-calowy substrat 4H-SiC Poziom P SI-Type 350,0 ± 25,0 μm MPD≤0,5/cm2 Rezystywność ≥1E9Ω·cm dla urządzeń zasilających i mikrofalowych
Przegląd
SiC ma następujące właściwości:
SiC jest używany do produkcji urządzeń o bardzo wysokim napięciu i dużej mocy, takich jak diody, tranzystory mocy i urządzenia mikrofalowe dużej mocy.W porównaniu z konwencjonalnymi urządzeniami Si, urządzenia zasilające oparte na SiC charakteryzują się większą szybkością przełączania, wyższymi napięciami, niższymi oporami pasożytniczymi, mniejszymi rozmiarami i mniejszym zapotrzebowaniem na chłodzenie ze względu na zdolność do pracy w wysokich temperaturach.
|
6-calowe podłoże półizolacyjne 4H-SiC |
|||
| Wydajność produktu | P | D | |
| Forma kryształu | 4H | ||
| Politypiczny | Nie wolno | Powierzchnia ≤5% | |
| Gęstość mikrorurkiA | ≤0,5/cm2 | ≤5/cm2 | |
| Sześć kwadratów pustych | Nie wolno | Powierzchnia ≤5% | |
| Kryształ hybrydowy o powierzchni sześciokąta | Nie wolno | ||
| opakowanieA | Powierzchnia ≤0,05% | Nie dotyczy | |
| Oporność | ≥1E9Ω·cm | ≥1E5Ω·cm | |
|
(0004) XRD Szerokość połowy wysokości krzywej kołysania (FWHM) |
≤45 sekundy kątowej |
Nie dotyczy |
|
| Średnica | 150,0 mm + 0,0/-0,2 mm | ||
| Orientacja powierzchni | {0001}±0,2° | ||
| Długość głównej krawędzi odniesienia | Karb | ||
| Długość drugorzędnej krawędzi odniesienia | Brak krawędzi podrzędnych | ||
| Orientacja wycięcia | <1-100>±1° | ||
| Kąt nacięcia | 90° +5°/-1° | ||
| Stopień głębokości wycięcia | Od krawędzi 1mm +0.25mm/-0mm | ||
| przygotowanie powierzchni | C-Face: lustrzane wykończenie, Si-Face: chemiczno-mechaniczne polerowanie (CMP) | ||
| Krawędź opłatka | fazowanie krawędzi wafla | ||
|
Chropowatość powierzchni (10μm × 10μm)
|
Powierzchnia Si Ra≤0,2 nm Powierzchnia C Ra≤0,5 nm
|
||
| grubość |
350,0 μm ± 25,0 μm
|
||
| LTV(10mm×10mm)A |
≤2µm
|
≤3µm
|
|
| TTVA |
≤6µm
|
≤10µm
|
|
| UkłonA |
≤25µm
|
≤40µm
|
|
| OsnowaA |
≤40µm
|
≤60µm
|
|
| Złamana krawędź / szczelina | Krawędzie załamujące o długości i szerokości ≥0,5 mm są niedozwolone | ≤2 i każda długość i szerokość ≤1,0 mm | |
| zadrapanieA | ≤5 A całkowita długość jest ≤ 0,5 razy większa od średnicy | ≤5, a całkowita długość jest ≤1,5 razy większa od średnicy | |
| wada | nie wolno | ||
| zanieczyszczenie | nie wolno | ||
| Usuwanie krawędzi |
3 mm |
||
Uwaga: W przypadku elementów oznaczonych symbolem stosuje się wykluczenie krawędzi 3 mmA.
O nas
Specjalizujemy się w przetwarzaniu różnorodnych materiałów na płytki, podłoża i niestandardowe części ze szkła optycznego. Komponenty szeroko stosowane w elektronice, optyce, optoelektronice i wielu innych dziedzinach.Ściśle współpracujemy również z wieloma krajowymi i zamorskimi uniwersytetami, instytucjami badawczymi i firmami, dostarczając niestandardowe produkty i usługi dla ich projektów badawczo-rozwojowych.Naszą wizją jest utrzymywanie dobrych relacji współpracy ze wszystkimi naszymi klientami dzięki naszej dobrej reputacji.
Często zadawane pytania
P: Czy jesteś firmą handlową lub producentem?
Jesteśmy fabryką.
P: Jak długi jest czas dostawy?
Zwykle jest to 3-5 dni, jeśli towary są w magazynie.
lub jest to 7-10 dni, jeśli towarów nie ma w magazynie, jest to zależne od ilości.
P: Czy dostarczasz próbki?to jest darmowe czy dodatkowe?
Tak, możemy zaoferować próbkę za darmo, ale nie płacimy za fracht.
P: Jakie są twoje warunki płatności?
Płatność <= 5000 USD, 100% z góry.
Paymen >=5000USD, 80% T/T z góry, saldo przed wysyłką.
