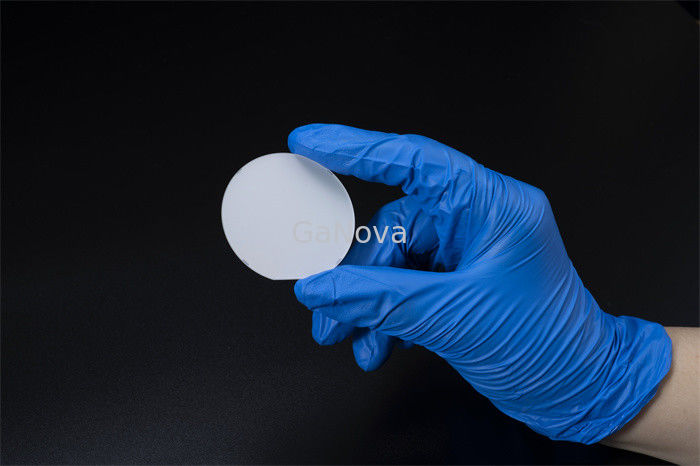

50,80 mm Wzorzyste polerowane podłoże szafirowe Grubość 440um

50,80 mm Wzorzyste polerowane podłoże szafirowe Grubość 440um
50,80 mm Wzorzyste polerowane podłoże szafirowe Grubość 440um

Duży Obraz :  50,80 mm Wzorzyste polerowane podłoże szafirowe Grubość 440um

Szczegóły Produktu:
Miejsce pochodzenia: Suzhou Chiny
Nazwa handlowa: GaNova
Orzecznictwo: UKAS/ISO9001:2015
Numer modelu: JDCD09-001-001
Zapłata:
Minimalne zamówienie: 1
Szczegóły pakowania: Pakowanie próżniowe w środowisku clean room klasy 10000, w kasetach po 25 sztuk lub pojedynczych poj
Zasady płatności: T/T

50,80 mm Wzorzyste polerowane podłoże szafirowe Grubość 440um

Opis
Wymiar: 50,80 ± 0,10 mm Grubość: 430±10μm
Płaska szerokość krawędzi: 16±1,0 mm TTV: ≤5μm
kokarda: ≤-8 ~ 0μm Chropowatość powierzchni czołowej: ≤0,25 nm
Podkreślić:

Wzorzyste polerowane szafirowe podłoża

,

6-calowy szafirowy wafel

,

50

Wymiar 50,80 ± 0,10 mm Wzorzyste podłoża szafirowe Grubość 430 ± 10 μm

2-calowe wzorzyste podłoża szafirowe, układ LED, materiał podłoża



Patterned Sapphire Substrates (PSS) to szafirowe podłoże z mikrowzorami stosowane w diodach elektroluminescencyjnych (LED) opartych na GaN.PSS zmniejsza gęstość dyslokacji w warstwie GaN, poprawia efektywność ekstrakcji światła i zwiększa jasność diod LED.



Cechy:

Dostępny jest wzór w skali nano
Dostępne są typy kopułowe, słupowe lub prętowe
Niestandardowy wzór jest mile widziany



2-calowe wzorzyste szafirowe podłoże
Przedmiot Glin2O3





50,80 mm Wzorzyste polerowane podłoże szafirowe Grubość 440um 0



















Wymiar 50,80 ± 0,10 mm
Grubość 430±10μm
Płaska szerokość krawędzi



16±1,0 mm

Płaski kąt krawędzi Płaszczyzna A ± 0,2o
TTV ≤5μm
UKŁON ≤-8 ~ 0μm
Chropowatość powierzchni czołowej ≤0,25 nm
Chropowatość powierzchni tylnej 0,8 ~ 1,2 μm
Krawędź Okrągły
Produkcja laserowa z powrotem



O nas

Specjalizujemy się w przetwarzaniu różnorodnych materiałów na płytki, podłoża i niestandardowe części ze szkła optycznego. Komponenty szeroko stosowane w elektronice, optyce, optoelektronice i wielu innych dziedzinach.Ściśle współpracujemy również z wieloma krajowymi i zamorskimi uniwersytetami, instytucjami badawczymi i firmami, dostarczając niestandardowe produkty i usługi dla ich projektów badawczo-rozwojowych.Naszą wizją jest utrzymywanie dobrych relacji współpracy ze wszystkimi naszymi klientami dzięki naszej dobrej reputacji.





Często zadawane pytania

P: Czy jesteś firmą handlową lub producentem?
Jesteśmy fabryką.
P: Jak długi jest czas dostawy?
Zwykle jest to 3-5 dni, jeśli towary są w magazynie.
lub jest to 7-10 dni, jeśli towarów nie ma w magazynie, jest to zależne od ilości.
P: Czy dostarczasz próbki?to jest darmowe czy dodatkowe?
Tak, możemy zaoferować próbkę za darmo, ale nie płacimy za fracht.
P: Jakie są twoje warunki płatności?
Płatność <= 5000 USD, 100% z góry.
Paymen >=5000USD, 80% T/T z góry, saldo przed wysyłką.
