Wzorzyste 2-calowe szafirowe podłoża Podłoże chipowe LED 50,80 mm

Orzecznictwo
Chiny Shanghai GaNova Electronic Information Co., Ltd. Certyfikaty
Im Online Czat teraz

Wzorzyste 2-calowe szafirowe podłoża Podłoże chipowe LED 50,80 mm

Wzorzyste 2-calowe szafirowe podłoża Podłoże chipowe LED 50,80 mm
Wzorzyste 2-calowe szafirowe podłoża Podłoże chipowe LED 50,80 mm

Duży Obraz :  Wzorzyste 2-calowe szafirowe podłoża Podłoże chipowe LED 50,80 mm

Szczegóły Produktu:
Miejsce pochodzenia: Suzhou Chiny
Nazwa handlowa: GaNova
Orzecznictwo: UKAS/ISO9001:2015
Numer modelu: JDCD09-001-001
Zapłata:
Minimalne zamówienie: 1
Szczegóły pakowania: Pakowanie próżniowe w środowisku clean room klasy 10000, w kasetach po 25 sztuk lub pojedynczych poj
Zasady płatności: T/T

Wzorzyste 2-calowe szafirowe podłoża Podłoże chipowe LED 50,80 mm

Opis
Wymiar: 50,80 ± 0,10 mm Grubość: 430±10μm
Płaska szerokość krawędzi: 16±1,0 mm TTV: ≤5μm
kokarda: ≤-8 ~ 0μm Chropowatość powierzchni czołowej: ≤0,25 nm
Podkreślić:

Wzorzyste 2-calowe podłoża szafirowe

,

podłoże chipowe LED ISO

,

2-calowe podłoża szafirowe 50

2-calowe wzorzyste podłoża szafirowe, układ LED, materiał podłoża



Wzorzyste podłoża szafirowe (PSS) są wytwarzane i stosowane w diodach LED na bazie GaN w celu zwiększenia wewnętrznej wydajności kwantowej poprzez redukcję defektów kryształów GaN.Mogą również poprawić zewnętrzną wydajność kwantową poprzez zwiększenie obszaru odbicia.

Podłoża szafirowe w płaszczyźnie R są preferowane do heteroepitaksjalnego osadzania krzemu.Jest stosowany w produkcji półprzewodników, mikrofal i mikroelektronicznych układów scalonych.



2-calowe wzorzyste szafirowe podłoże
Przedmiot Glin2O3

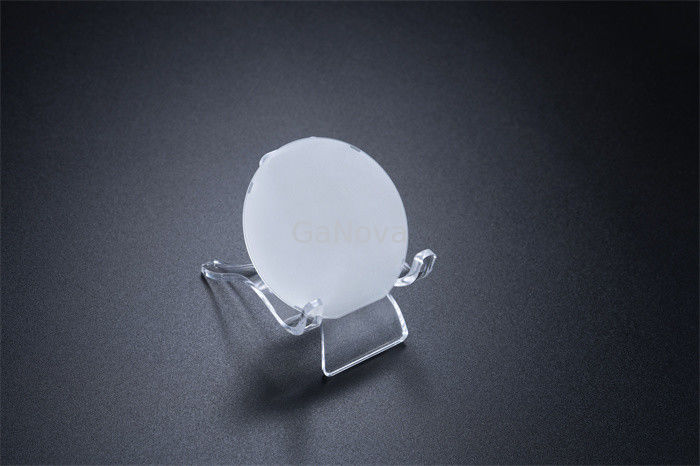

Wzorzyste 2-calowe szafirowe podłoża Podłoże chipowe LED 50,80 mm 0



















Wymiar 50,80 ± 0,10 mm
Grubość 430±10μm
Płaska szerokość krawędzi



16±1,0 mm

Płaski kąt krawędzi Płaszczyzna A ± 0,2o
TTV ≤5μm
UKŁON ≤-8 ~ 0μm
Chropowatość powierzchni czołowej ≤0,25 nm
Chropowatość powierzchni tylnej 0,8 ~ 1,2 μm
Krawędź Okrągły
Produkcja laserowa z powrotem
