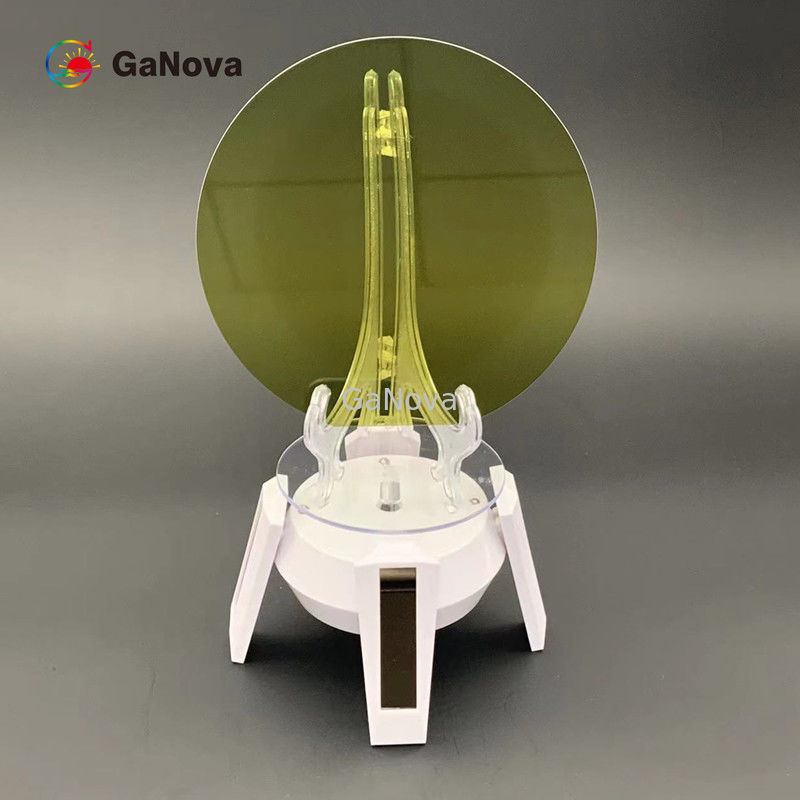

Podłoże 350um 4H SiC

Duży Obraz : Podłoże 350um 4H SiC

Szczegóły Produktu:

Miejsce pochodzenia:	Suzhou Chiny
Nazwa handlowa:	GaNova
Orzecznictwo:	UKAS/ISO9001:2015

Zapłata:

Szczegóły pakowania:	Pakowanie próżniowe w środowisku clean room klasy 10000, w kasetach po 25 sztuk lub pojedynczych poj
Czas dostawy:	3-4 dni tygodnia
Zasady płatności:	T/T

Kontakt

Podłoże 350um 4H SiC

Opis

Forma Kryształu:	4 godz	Zanieczyszczenie powierzchni metalem:	(Al, Cr, Fe, Ni, Cu, Zn, Pb, Na, K, Ti, Ca, V, Mn) ≤1E11 cm-2
Nazwa produktu:	Wafel epitaksjalny Sic	Średnica:	150,0 mm +0 mm/-0,2 mm
Orientacja powierzchni:	Off-Axis:4°w kierunku <11-20>±0,5°	Podstawowa długość płaska:	47,5 mm ± 1,5 mm
Drugorzędna długość płaska:	Brak drugiego mieszkania	Podstawowa orientacja płaska:	Równolegle do<11-20>±1°
Dezorientacja ortogonalna:	±5,0°
Podkreślić:	Podłoże 350um 4H SiC , mikropłytka epitaksjalna , podłoże 4H SiC typu N

6 cali Podłoże 4H-SiC typu N P-SBD Klasa 350,0 ± 25,0 μm MPD≤0,5 / cm²Rezystywność 0,015Ω•Cm — 0,025Ω•Cm dla zasilania i mikrofal

6-calowe podłoże 4H-SiC typu N

Przegląd

Węglik krzemu (SiC) to nietlenkowy ceramiczny materiał konstrukcyjny, który cieszy się dużym zainteresowaniem.Cząsteczki SiC charakteryzują się stosunkowo niską rozszerzalnością cieplną, wysoką przewodnością cieplną, dużą twardością oraz odpornością na ścieranie i korozję.

Nieruchomość	Klasa P-MOS	Klasa P-SBD	Klasa D
Forma Kryształu	4H
Politypia	Brak Dozwolone		Powierzchnia ≤5%
(MPD)^A	≤0,2 /cm²	≤0,5 /cm²	≤5 /cm²
Płyty sześciokątne	Brak Dozwolone		Powierzchnia ≤5%
Sześciokątny polikryształ	Brak Dozwolone
Inkluzje^A	Powierzchnia ≤0,05%	Powierzchnia ≤0,05%	Nie dotyczy
Oporność	0,015Ω•cm—0,025Ω•cm	0,015Ω•cm—0,025Ω•cm	0,014Ω•cm—0,028Ω•cm
(EPD)^A	≤4000/cm²	≤8000/cm²	Nie dotyczy
(PRZETRZĄSAĆ)^A	≤3000/cm²	≤6000/cm²	Nie dotyczy
(BPD)^A	≤1000/cm²	≤2000/cm²	Nie dotyczy
(TSD)^A	≤600/cm²	≤1000/cm²	Nie dotyczy
Błąd układania	≤0,5% powierzchni	≤1% Powierzchnia	Nie dotyczy
Zanieczyszczenie powierzchni metalem	(Al, Cr, Fe, Ni, Cu, Zn, Pb, Na, K, Ti, Ca, V, Mn) ≤1E11 cm^-2
Średnica	150,0 mm +0 mm/-0,2 mm
Orientacja powierzchni	Off-Axis:4°w kierunku <11-20>±0,5°
Podstawowa długość płaska	47,5 mm ± 1,5 mm
Drugorzędna długość płaska	Brak drugiego mieszkania
Podstawowa orientacja płaska	Równolegle do<11-20>±1°
Pomocnicza płaska orientacja	Nie dotyczy
Dezorientacja ortogonalna	±5,0°
Wykończenie powierzchni	C-Face: optyczna polska, Si-Face: CMP
Krawędź waflowa	Fazowanie
Chropowatość powierzchni (10 μm × 10 μm)	Si Twarz Ra≤0,20 nm; C Twarz Ra≤0,50 nm
Grubość^A	350,0 μm ± 25,0 μm
LTV(10mm×10mm)^A	≤2μm		≤3μm
(TTV)^A	≤6μm		≤10μm
(UKŁON)^A	≤15μm	≤25μm	≤40μm
(Osnowa)^A	≤25μm	≤40μm	≤60μm
Wióry / Wcięcia	Brak Dozwolone ≥0,5 mm szerokości i głębokości		Ilość 2 ≤1,0 mm Szerokość i głębokość
Zadrapania^A (Si Face, CS8520)	≤5 i skumulowana długość ≤0,5 × średnica płytki		≤5 i skumulowana długość ≤1,5 × opłatek Średnica
TUA (2mm * 2mm)	≥98%	≥95%	Nie dotyczy
Pęknięcia	Brak Dozwolone
Zanieczyszczenie	Brak Dozwolone
Nieruchomość	Klasa P-MOS	Klasa P-SBD	Klasa D
Wykluczenie krawędzi	3 mm

Uwaga: W przypadku elementów oznaczonych symbolem stosuje się wykluczenie krawędzi 3 mm^A.
