Szczegóły Produktu:
|
| Gęstość (g/cm3): | 3.515 | Nazwa produktu: | Podłoża diamentowe CVD |
|---|---|---|---|
| Współczynnik tarcia: | 0,1 | Przewodność cieplna (300K,Wm·K): | 1000~2000 |
| Współczynnik załamania światła (590nm): | 2.4 | Przepuszczalność światła: | 225 nm do dalekiej podczerwieni |
| Podkreślić: | Elektroniczne podłoża diamentowe CVD,podłoża monokrystaliczne,podłoża diamentowe CVD 0 |
||
Ruchliwość otworu 3800 cm2/V·S Stała dielektryczna pojedynczego kryształu diamentu klasy elektronicznej 5,5

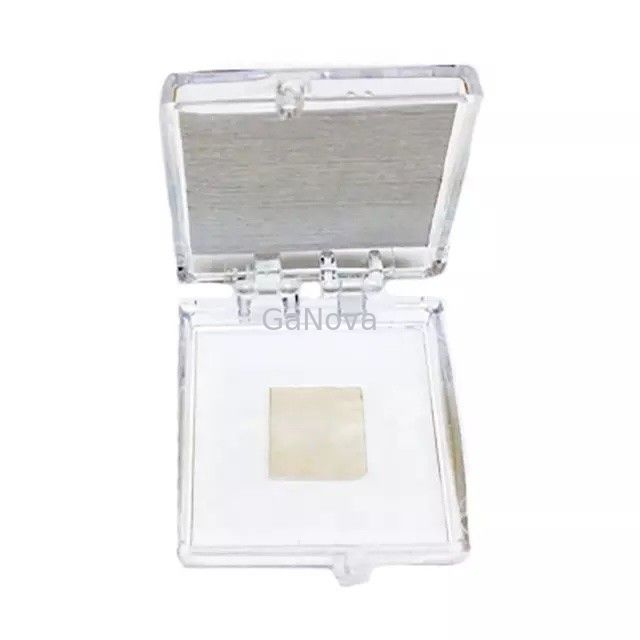

3 * 3 mm² * 0,3 mm Pojedynczy kryształowy diament klasy elektronicznej, zawartość N <100ppb, XRD <0,015º do radiatora
Przegląd
W przeciwieństwie do tego, wzrost CVD ma miejsce w bardziej umiarkowanych temperaturach, przy ciśnieniach poniżej warunków otoczenia i daleko od równowagi.Podsumowano ogólne aspekty diamentowego CVD obejmujące chemię fazy gazowej, różne podejścia techniczne do aktywacji fazy gazowej i konstrukcję reaktora.Istnieją dwa konkurencyjne podejścia do płytek z monokrystalicznego diamentu wymaganych do zastosowań elektronicznych.
Specyfikacja
| nieruchomości | Diament syntetyczny | |
| Gęstość (g / cm3) | 3.515 | Właściwości wewnętrzne |
| Moduł Younga (PGa) | 1050 |
Właściwości mechaniczne |
| Twardość (PGa) |
70 ~ 120 pojedynczy kryształ 60 ~ 100 polikrystaliczny |
|
| Niszcząca siła |
2,5-3GPapojedynczy kryształ 200-1100 MPa polikrystaliczny |
|
| Odporność na pękanie (MPa·m1/2) | 1~8 | |
| Współczynnik tarcia | 0,1 | |
| Przewodność cieplna (300K,Wm·K) | 1000~2000 | Właściwości termiczne |
| Współczynnik rozszerzalności cieplnej (×10-6/℃) | 1 (temperatura pokojowa) | |
| Współczynnik załamania światła (590nm) | 2.4 | Właściwości optyczne |
| Przepuszczalność światła | 225 nm do dalekiej podczerwieni | |
| Szerokość pasma wzbronionego (ev) | 5.47 | Właściwości elektryczne |
| Rezystywność (Ω·cm) | >1010 | |
| Ruchliwość elektronów (cm2/Vs) | 4500 | |
| Ruchliwość otworu (cm2/Vs) | 3800 | |
| Stała dielektryczna | 5.5 | Właściwości dielektryczne |
| Straty dielektryczne | ＜2×10-4 |
O nas
Specjalizujemy się w przetwarzaniu różnorodnych materiałów na płytki, podłoża i niestandardowe części ze szkła optycznego. Komponenty szeroko stosowane w elektronice, optyce, optoelektronice i wielu innych dziedzinach.Ściśle współpracujemy również z wieloma krajowymi i zamorskimi uniwersytetami, instytucjami badawczymi i firmami, dostarczając niestandardowe produkty i usługi dla ich projektów badawczo-rozwojowych.Naszą wizją jest utrzymywanie dobrych relacji współpracy ze wszystkimi naszymi klientami dzięki naszej dobrej reputacji.
Często zadawane pytania
P: Czy jesteś firmą handlową lub producentem?
Jesteśmy fabryką.
P: Jak długi jest czas dostawy?
Zwykle jest to 3-5 dni, jeśli towary są w magazynie.
lub jest to 7-10 dni, jeśli towarów nie ma w magazynie, jest to zależne od ilości.
P: Czy dostarczasz próbki?to jest darmowe czy dodatkowe?
Tak, możemy zaoferować próbkę za darmo, ale nie płacimy za fracht.
P: Jakie są twoje warunki płatności?
Płatność <= 5000 USD, 100% z góry.
Paymen >=5000USD, 80% T/T z góry, saldo przed wysyłką.
