Szczegóły Produktu:
|
| Gęstość (g/cm3): | 3.515 | Moduł Younga (PGa): | 1050 |
|---|---|---|---|
| Nazwa produktu: | Podłoża diamentowe CVD | Odporność na pękanie (MPa·m1/2): | 1~8 |
| Współczynnik tarcia: | 0,1 | Przewodność cieplna (300K,Wm·K): | 1000~2000 |
| Podkreślić: | 100 ppb monokrystaliczny wafel,0.3mm crystal quartz wafer,3 mm kryształowy wafel kwarcowy |
||

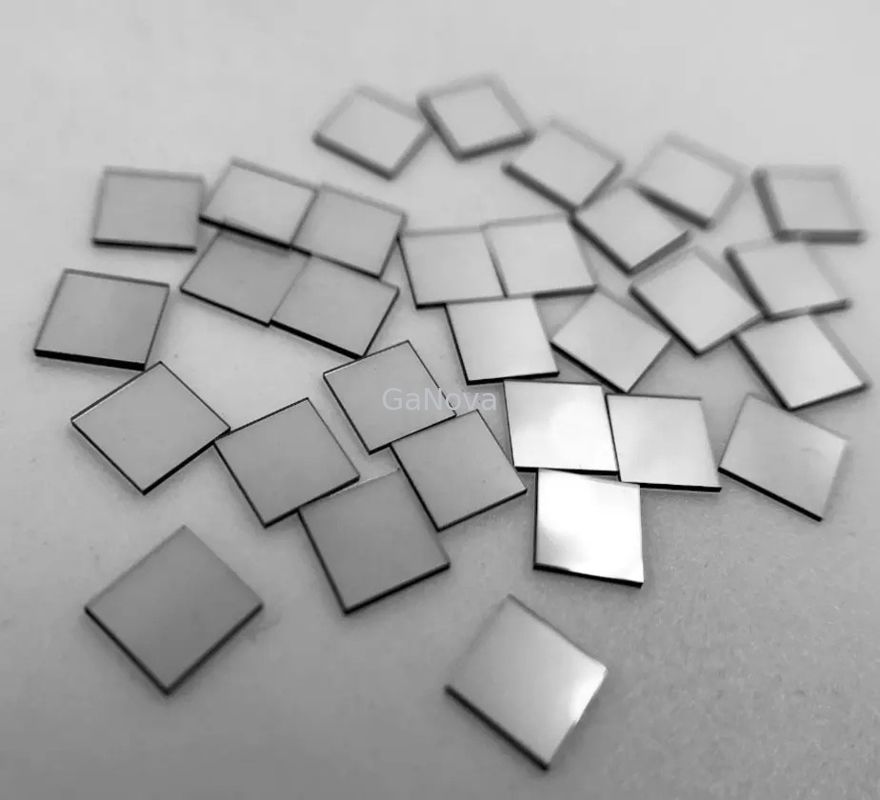

3 * 3 mm² * 0,3 mm Pojedynczy kryształowy diament klasy elektronicznej, zawartość N <100ppb, XRD <0,015º do radiatora
Przegląd
Niezwykły postęp w metodach CVD syntezy diamentów umożliwił rutynowe przygotowanie diamentów odpowiednich do detekcji radiacyjnej o dostosowanych właściwościach.Ciągłe ulepszenia metod CVD oferują ekscytujące przyszłe postępy i hodowane homo-epitaksjalnie wielkopowierzchniowe płytki/warstwy z monokrystalicznego diamentu.Istnieje wiele zastosowań, takich jak diody RF, BJT, FET, MEMS i przemysł elektroniczny ze względu na obiecujące wyniki wykazywane przez diamenty CVD.Ciągłe innowacje i nieustanne wysiłki nadałyby kierunek w dziedzinie medycyny, takiej jak dozymetr do radioterapii.
Specyfikacja
| nieruchomości | Diament syntetyczny | |
| Gęstość (g / cm3) | 3.515 | Właściwości wewnętrzne |
| Moduł Younga (PGa) | 1050 |
Właściwości mechaniczne |
| Twardość (PGa) |
70 ~ 120 pojedynczy kryształ 60 ~ 100 polikrystaliczny |
|
| Niszcząca siła |
2,5-3GPapojedynczy kryształ 200-1100 MPa polikrystaliczny |
|
| Odporność na pękanie (MPa·m1/2) | 1~8 | |
| Współczynnik tarcia | 0,1 | |
| Przewodność cieplna (300K,Wm·K) | 1000~2000 | Właściwości termiczne |
| Współczynnik rozszerzalności cieplnej (×10-6/℃) | 1 (temperatura pokojowa) | |
| Współczynnik załamania światła (590nm) | 2.4 | Właściwości optyczne |
| Przepuszczalność światła | 225 nm do dalekiej podczerwieni | |
| Szerokość pasma wzbronionego (ev) | 5.47 | Właściwości elektryczne |
| Rezystywność (Ω·cm) | >1010 | |
| Ruchliwość elektronów (cm2/Vs) | 4500 | |
| Ruchliwość otworu (cm2/Vs) | 3800 | |
| Stała dielektryczna | 5.5 | Właściwości dielektryczne |
| Straty dielektryczne | ＜2×10-4 |
