Szczegóły Produktu:
|
| Nazwa produktu: | DAD3350 Automatyczna piła do krojenia w kostkę | Max. Maks. Workpiece size Rozmiar przedmiotu obrabianego: | Φ8 cali (250 mm × 250 mm, Φ300 mm specyfikacja określona przez użytkownika) |
|---|---|---|---|
| Aplikacja: | 1,8 kW, 2,2 kW | Wymiary maszyny (szer. × głęb. × wys.) mm: | 900 × 1050 × 1800 |
| Wydajność: | Stabilny | Ciężar maszyny: | Approx. Około. 1,200kg 1200 kg |
| Zakres cięcia w osi X: | 260 mm | Prędkość skrawania w osi X: | 0,1 ~ 600 mm/s |
| Podkreślić: | Maszyna do krojenia wafli 2,2 kW,maszyna do cięcia wafli krzemowych 1 |
||
DAD3350 Maszyna do krojenia wafli Automatyczna piła do krojenia w kostkę Zakres cięcia w osi X 260 mm
Obsługuje szeroką gamę aplikacji
DAD3350 jest w stanie obsłużyć maksymalnie elementy o średnicy Φ8 cali lub 250 x 250 mm (specyfikacja określona przez użytkownika).Standardowo wyposażone jest we wrzeciono o mocy 1,8 kW.Wybierając wrzeciono o wysokim momencie obrotowym 2,2 kW (opcja), możliwa jest obróbka krzemu do materiałów trudnych w obróbce, takich jak ceramika.Obsługa ostrzy o średnicy do Φ5 cali jest możliwa dzięki specyfikacjom określonym przez użytkownika.Opcjonalnie można również dodać funkcję ustawiania elementów obrabianych montowanych wielokrotnie.
Poprawiona przepustowość
DAD3350 osiąga poprawę przepustowości poprzez zwiększenie prędkości każdej osi.
Łatwość użycia
Funkcjonalność została poprawiona dzięki instalacji ekranu dotykowego LCD i graficznego interfejsu użytkownika (GUI).Łatwa obsługa jest zapewniona dzięki wizualnemu wyświetlaczowi pokazującemu warunki przetwarzania i różne statusy za pomocą przycisków z ikonami.Ponadto uwzględniono podobieństwa operacji w celu uzyskania łatwej wymiany z serii 300/500 (istniejące modele).
Jakość procesu

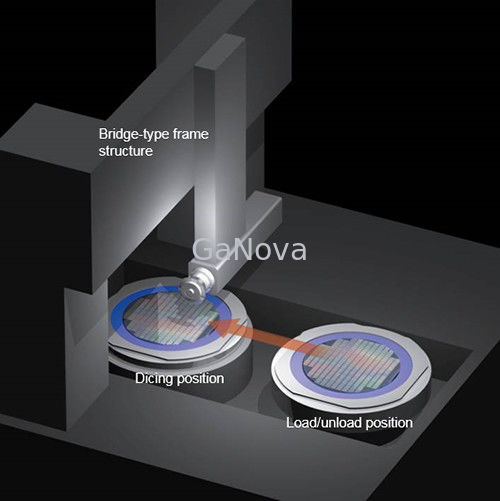

Dzięki zastosowaniu sztywnej ramy mostkowej i konstrukcji wsporczej przedniej części wrzeciona, która zapobiega skurczowi cieplnemu i wibracjom, można osiągnąć bardziej stabilny punkt obróbki.
Kontrole procesu
Automatyczne wyrównanie, automatyczne ustawianie ostrości, automatyczne sprawdzanie szczeliny i inne funkcje rozpoznawania obrazu zostały zainstalowane w celu zwiększenia wydajności sprzętu.Ponadto mikroskop zawiera mechanizm nadmuchu powietrza i przesłonę obiektywu, aby zapobiec zanieczyszczeniu.Opcjonalnie można dodać mikroskop o małym powiększeniu w celu zgrubnego wyrównania.Dzięki monitorowaniu stanu warunki przetwarzania i różne inne stany mogą być znane w dowolnym momencie.Opcjonalnie można dodać zaawansowane funkcje sterowania procesem, w tym system zarządzania wodą tnącą na ekranie do sterowania przepływem wody tnącej.
Specyfikacje
|
Specyfikacja |
Jednostka |
1,8 kW |
2,2 kW |
|
|---|---|---|---|---|
|
Maks.rozmiar przedmiotu obrabianego |
- |
Φ8 cali (250 mm × 250 mm, Φ300 mm specyfikacja określona przez użytkownika) |
||
|
oś X |
Zakres cięcia |
mm |
260 |
|
|
Prędkość cięcia |
mm/s |
0,1 ~ 600 |
||
|
oś Y |
Zakres cięcia |
mm |
260 |
|
|
Krok indeksu |
mm |
0,0001 |
||
|
Dokładność pozycjonowania indeksu |
mm |
0,002/260 |
||
|
oś Z |
Maks.udar |
mm |
32.2 |
31,4 |
|
Poruszająca rozdzielczość |
mm |
0,00005 |
||
|
Dokładność powtarzalności |
mm |
0,001 |
||
|
oś θ |
Maks.kąt obrotu |
stopień |
380 |
|
|
Wrzeciono |
Znamionowy moment obrotowy |
N·m |
0,29 |
0,70 |
|
Zakres prędkości obrotowej |
min-1 |
6000 ～ 60 000 |
3000 ～ 30 000 |
|
|
Wymiary maszyny (szer. × głęb. × wys.) |
mm |
900 × 1050 × 1800 |
||
|
Ciężar maszyny |
kg |
Około.1200 |
||
* Wygląd produktu, funkcje, specyfikacje i inne szczegóły mogą ulec zmianie ze względu na modyfikacje techniczne.
* Przed użyciem należy dokładnie przeczytać standardową specyfikację.
