Szczegóły Produktu:
|
| Orientacja powierzchni: | Samolot A(11-20) | Nazwa produktu: | Szafirowy wafelek o średnicy 50 mm |
|---|---|---|---|
| Materiał: | Wysoka czystość Al₂O₃(>99,995%) | Grubość: | 430±10μm |
| Płaszczyzna R: | R9 | Średnica: | 50,8 ±0,10 |
| Podkreślić: | Podłoże szafirowe 440um,szafir pojedynczy kryształ 50 mm,podłoże szafirowe płaskie |
||

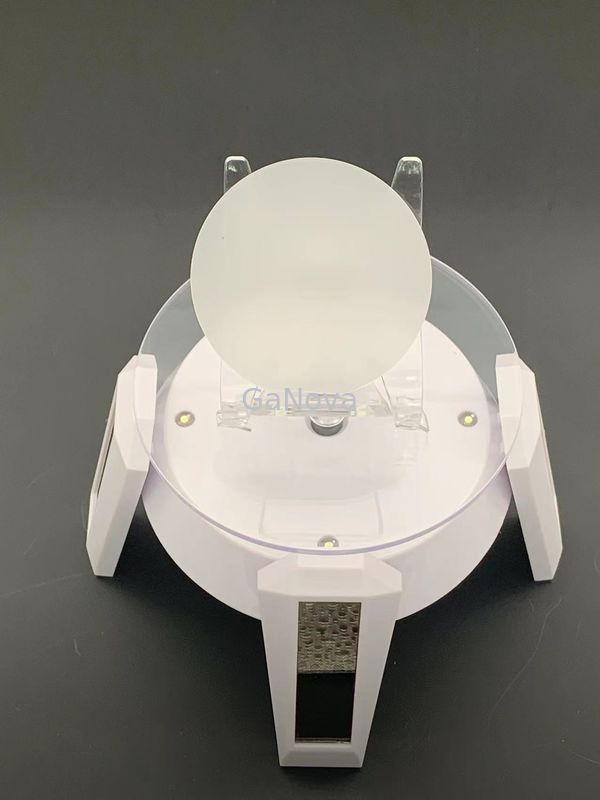

Płytka z szafirowego podłoża 50 mm o grubości 430 μmOF Długość (mm) 16 Chip LED
JDCD08-001-001 Średnica 50 mm Płytka z szafirowym podłożem, grubość 430 μm, orientacja kryształu C/M0,2, OF długość (mm) 16 Układ LED, materiał podłoża
Materiał jest hodowany i orientowany, a podłoża są wytwarzane i polerowane w celu uzyskania wyjątkowo gładkiej, wolnej od uszkodzeń powierzchni Epi-Ready po jednej lub obu stronach płytki.Dostępne są różne orientacje i rozmiary płytek o średnicy do 6 cali.
Podłoża szafirowe A-Plane - są zwykle używane w hybrydowych zastosowaniach mikroelektronicznych wymagających jednolitej stałej dielektrycznej i wysoce izolujących właściwości.
Podłoża C-Plane - są zwykle używane do związków ll-V i ll-Vl, takich jak GaN, do jasnoniebieskich i zielonych diod LED i laserowych.
Podłoża R-Plane - są preferowane do heteroepitaksjalnego osadzania krzemu stosowanego w zastosowaniach mikroelektronicznych układów scalonych.
|
Parametry |
Specyfikacja | ||
| Jednostka | Cel | Tolerancja | |
| Materiał | Wysoka czystość Al2O3 (>99,995%) | ||
| Średnica | mm | 50,8 | ±0,10 |
| Grubość | μm | 430 | ±10 |
| Orientacja powierzchni | Samolot A(11-20) | ||
| -Off Kąt w kierunku osi M | stopień | 0.00 | ±0,10 |
| -Off Kąt w kierunku osi A | stopień | 0.00 | ±0,10 |
| Płaska orientacja | Płaszczyzna C(0001) | ||
| -Płaski kąt przesunięcia | stopień | 0,0 | ±0,2 |
| Płaska długość | mm | 16.0 | ±1 |
| Płaszczyzna R | R9 | ||
| Chropowatość powierzchni przedniej (Ra) | nm | <0,3 | |
| Szorstkość tylnej powierzchni | μm | 0,9 ~ 1,2 μm | |
| Powierzchnia czołowa Jakość | Polerowane na lustro, gotowe na EPI | ||
| Krawędź waflowa | typu R | ||
| Amplituda fazowania | μm | 80-160 | |
| Uwzględniony kąt radian między płaską krawędzią a zaokrągloną krawędzią | mm | R=9 | |
| TTV | μm | ≤5 | |
| LTV(5x5mm) | μm | ≤1,5 | |
| Ukłon | μm | 0~-5 | |
| Osnowa | μm | ≤10 | |
| Znak laserowy | Zgodnie z wymaganiami klienta | ||
O nas
Specjalizujemy się w przetwarzaniu różnorodnych materiałów na płytki, podłoża i niestandardowe części ze szkła optycznego. Komponenty szeroko stosowane w elektronice, optyce, optoelektronice i wielu innych dziedzinach.Ściśle współpracujemy również z wieloma krajowymi i zamorskimi uniwersytetami, instytucjami badawczymi i firmami, dostarczając niestandardowe produkty i usługi dla ich projektów badawczo-rozwojowych.Naszą wizją jest utrzymywanie dobrych relacji współpracy ze wszystkimi naszymi klientami dzięki naszej dobrej reputacji.
Często zadawane pytania
P: Czy jesteś firmą handlową lub producentem?
Jesteśmy fabryką.
P: Jak długi jest czas dostawy?
Zwykle jest to 3-5 dni, jeśli towary są w magazynie.
lub jest to 7-10 dni, jeśli towarów nie ma w magazynie, jest to zależne od ilości.
P: Czy dostarczasz próbki?to jest darmowe czy dodatkowe?
Tak, możemy zaoferować próbkę za darmo, ale nie płacimy za fracht.
P: Jakie są twoje warunki płatności?
Płatność <= 5000 USD, 100% z góry.
Paymen >=5000USD, 80% T/T z góry, saldo przed wysyłką.
