Szczegóły Produktu:
|
| Orientacja powierzchni: | Samolot A(11-20) | Materiał: | Wysoka czystość Al₂O₃(>99,995%) |
|---|---|---|---|
| Grubość: | 430±15μm | Płaszczyzna R: | R9 |
| Średnica: | 50,8 ±0,10 | Krawędź waflowa: | typu R |
| Podkreślić: | Podłoże szafirowe Thk 430um,płytka półprzewodnikowa typu R,podłoże szafirowe oem |
||
Grubość 430μmSzafirowe podłoże Wafel Orientacja kryształów C/M0,2, OF Długość (mm) 16 Chip LED

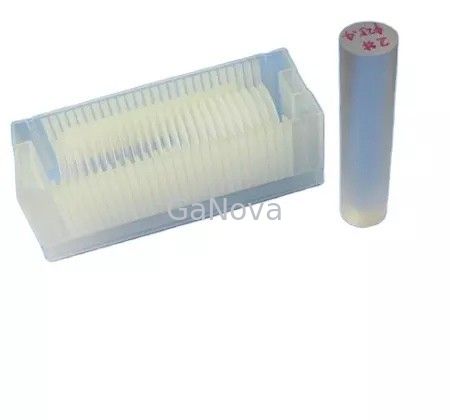

JDCD08-001-001 Średnica 50 mm Płytka z szafirowym podłożem, grubość 430 μm, orientacja kryształu C/M0,2, OF długość (mm) 16 Układ LED, materiał podłoża
W praktycznej produkcji szafirowy wafel jest wytwarzany przez cięcie kryształowej sztabki, a następnie szlifowanie i polerowanie.Zasadniczo płytka półprzewodnikowa jest cięta na płytkę za pomocą maszyny do cięcia drutu lub wielodrutowej maszyny do cięcia.
Szafir to materiał o unikalnym połączeniu właściwości fizycznych, chemicznych i optycznych, które czynią go odpornym na wysoką temperaturę, szok termiczny, erozję wodną i piaskową oraz zarysowania.Jest to doskonały materiał okienny do wielu zastosowań IR od 3 µm do 5 µm.Podłoża szafirowe w płaszczyźnie C są szeroko stosowane do hodowli związków III-V i II-VI, takich jak GaN dla niebieskich diod LED i diod laserowych, podczas gdy podłoża szafirowe w płaszczyźnie R są używane do heteroepitaksjalnego osadzania krzemu do zastosowań w mikroelektronicznych układach scalonych.
|
Parametry |
Specyfikacja | ||
| Jednostka | Cel | Tolerancja | |
| Materiał | Wysoka czystość Al2O3(>99,995%) | ||
| Średnica | mm | 50,8 | ±0,10 |
| Grubość | μm | 430 | ±15 |
| Orientacja powierzchni | Płaszczyzna C(0001) | ||
| -Off Kąt w kierunku osi M | stopień | 0,20 | ±0,10 |
| -Off Kąt w kierunku osi A | stopień | 0.00 | ±0,10 |
| Płaska orientacja | Samolot A(11-20) | ||
| -Płaski kąt przesunięcia | stopień | 0,0 | ±0,2 |
| Płaska długość | mm | 16.0 | ±1 |
| Płaszczyzna R | R9 | ||
| Chropowatość powierzchni przedniej (Ra) | nm | <0,3 | |
| Szorstkość tylnej powierzchni | μm | 0,8 ~ 1,2 μm | |
| Powierzchnia czołowa Jakość | Polerowane na lustro, gotowe na EPI | ||
| Krawędź waflowa | typu R | ||
| Amplituda fazowania | μm | 80-160 | |
| Uwzględniony kąt radian między płaską krawędzią a zaokrągloną krawędzią | mm | R=9 | |
| TTV | μm | ≤5 | |
| LTV(5x5mm) | μm | ≤1,5 | |
| Ukłon | μm | 0~-5 | |
| Osnowa | μm | ≤10 | |
| Znak laserowy | Zgodnie z wymaganiami klienta | ||
