Opis

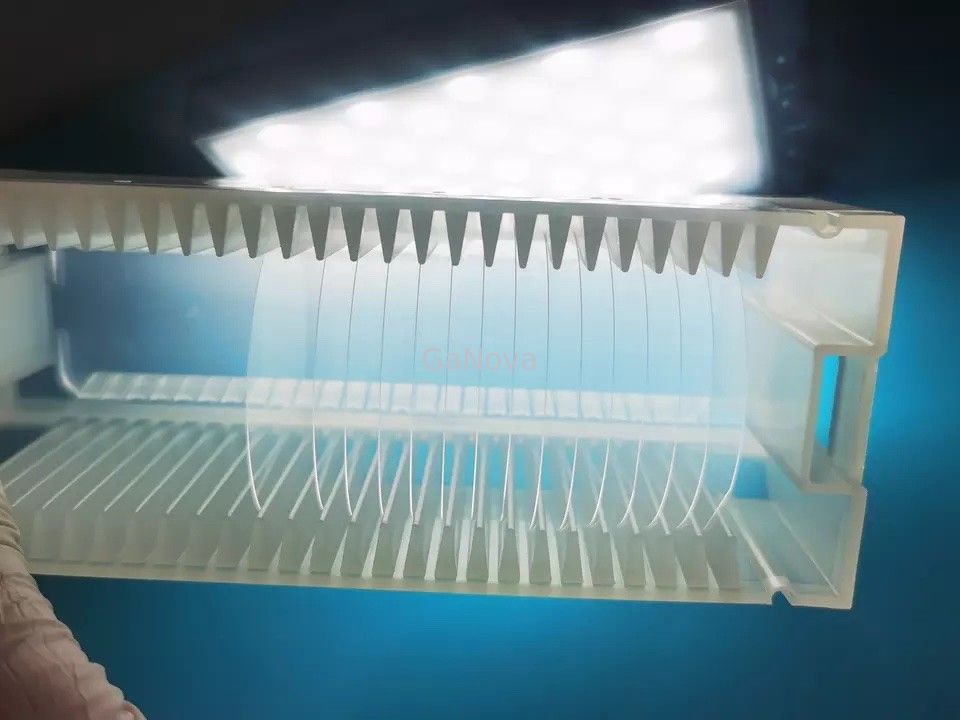

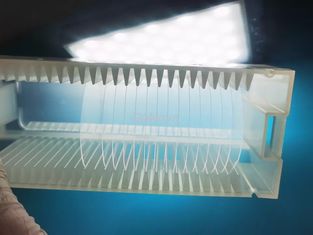

Nazwa produktu: Szafirowy wafel podłoża Orientacja powierzchni: Samolot A(11-20)
Materiał: Wysoka czystość Al₂O₃(>99,995%) Grubość: 430 ±10μm
Płaszczyzna R: R9 Średnica: 50,8 ±0,10
Podkreślić:

A Plane Sapphire Wafel

,

EPI gotowy wafel al2o3

,

Sapphire Wafer Mirror Polished

Średnica 50 mm Sapphire Substrat Wafel Mirror Polished EPI-Ready

JDCD08-001-001 Średnica 50 mm Płytka z szafirowego podłoża, grubość 430 μm, orientacja kryształu C/M0.2, OF długość (mm) 16 Chip LED, materiał podłoża

Podłoża szafirowe nigdy nie są zamawiane pojedynczo.Zamiast tego zamówienia na tę pozycję są zawsze składane masowo, ponieważ są one wykorzystywane w dużych gałęziach przemysłu, takich jak półprzewodniki.W niektórych przypadkach producenci podłoży wymagają od firm złożenia minimalnego zamówienia.Przed złożeniem zamówienia pamiętaj, aby sprawdzić to samo, ponieważ może się różnić w zależności od firmy.



Parametry

Specyfikacja
Jednostka Cel Tolerancja
Materiał Wysoka czystość Al2O3 (>99,995%)
Średnica mm 50,8 ±0,10
Grubość μm 430 ±10
Orientacja powierzchni Samolot A(11-20)
-Off Kąt w kierunku osi M stopień 0.00 ±0,10
-Off Kąt w kierunku osi A stopień 0.00 ±0,10
Płaska orientacja Płaszczyzna C(0001)
-Płaski kąt przesunięcia stopień 0,0 ±0,2
Płaska długość mm 16.0 ±1
Płaszczyzna R R9
Chropowatość powierzchni przedniej (Ra) nm <0,3
Szorstkość tylnej powierzchni μm 0,9 ~ 1,2 μm
Powierzchnia czołowa Jakość Polerowane na lustro, gotowe na EPI
Krawędź waflowa typu R
Amplituda fazowania μm 80-160
Uwzględniony kąt radian między płaską krawędzią a zaokrągloną krawędzią mm R=9
TTV μm ≤5
LTV(5x5mm) μm ≤1,5
Ukłon μm 0~-5
Osnowa μm ≤10
Znak laserowy   Zgodnie z wymaganiami klienta
