10*10,5 mm2 GaN Single Crystal Substrat Grubość 350 ±25 µm TTV ≤ 10 µm

10*10,5 mm2 GaN Single Crystal Substrat Grubość 350 ±25 µm TTV ≤ 10 µm
10*10,5 mm2 GaN Single Crystal Substrat Grubość 350 ±25 µm TTV ≤ 10 µm 10*10,5 mm2 GaN Single Crystal Substrat Grubość 350 ±25 µm TTV ≤ 10 µm 10*10,5 mm2 GaN Single Crystal Substrat Grubość 350 ±25 µm TTV ≤ 10 µm 10*10,5 mm2 GaN Single Crystal Substrat Grubość 350 ±25 µm TTV ≤ 10 µm

Duży Obraz :  10*10,5 mm2 GaN Single Crystal Substrat Grubość 350 ±25 µm TTV ≤ 10 µm

Szczegóły Produktu:
Miejsce pochodzenia: Suzhou Chiny
Nazwa handlowa: GaNova
Orzecznictwo: UKAS/ISO9001:2015

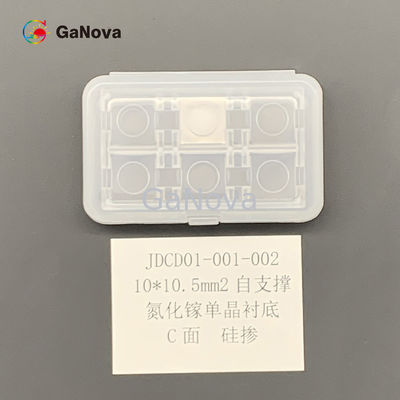

Numer modelu: JDCD01-001-002
Zapłata:
Szczegóły pakowania: Pakowanie próżniowe w środowisku clean room klasy 10000, w kasetach po 6 sztuk lub pojedynczych poje
Czas dostawy: 3-4 dni tygodnia
Zasady płatności: T/T
Możliwość Supply: 10000 SZTUK / miesiąc
Kontakt

10*10,5 mm2 GaN Single Crystal Substrat Grubość 350 ±25 µm TTV ≤ 10 µm

Opis
Nazwa produktu: Płytka epitaksjalna GaN Wymiary: 10*10,5 mm²
Grubość: 350 ±25µm TTV: ≤ 10µm
kokarda: - 10µm ≤ ŁUK ≤ 10µm Gęstość defektów makro: 0cm⁻²
Podkreślić:

10*10

10*10,5 mm2 C-face Domieszkowany Si wolnostojący monokrystaliczny substrat GaN typu n Oporność < 0,05 Ω·cm Urządzenie zasilające/płytka laserowa




Przegląd
Podłoże z azotku galu (GaN) jest wysokiej jakości podłożem monokrystalicznym.Wykonany jest oryginalną metodą HVPE i technologią przetwarzania płytek, która była oryginalnie rozwijana przez wiele lat.Cechy to wysoka krystaliczność, dobra jednorodność i doskonała jakość powierzchni.





10 x 10,5 mm2 Wolnostojące podłoża GaN
Przedmiot GaN-FS-CU-S10 GaN-FS-CN-S10 GaN-FS-C-SI-S10

10*10,5 mm2 GaN Single Crystal Substrat Grubość 350 ±25 µm TTV ≤ 10 µm 0

Uwagi:
Kąt łuku kołowego (R < 2 mm) służy do rozróżniania powierzchni Ga i N.
Wymiary 10 x 10,5 mm2
Grubość 350 ±25 µm
Orientacja Płaszczyzna C (0001) kąt odchylenia w kierunku osi M 0,35 ±0,15°
Typ przewodzenia typu N typu N Półizolujące
Rezystywność (300K) < 0,1 Ω·cm < 0,05 Ω·cm > 106Ω·cm
TTV ≤ 10 µm
Ukłon - 10 µm ≤ ŁUK ≤ 10 µm
Ga Chropowatość powierzchni twarzy < 0,2 nm (polerowane)
lub < 0,3 nm (polerowanie i obróbka powierzchni pod kątem epitaksji)
N Chropowatość powierzchni czołowej 0,5 ~ 1,5 μm
opcja: 1~3 nm (dokładne szlifowanie);< 0,2 nm (polerowane)
Gęstość dyslokacji Od 1x105do 3x106cm-2(obliczone przez CL)*
Gęstość defektów makro 0 cm-2
Powierzchnia użytkowa > 90% (wyłączenie krawędzi)

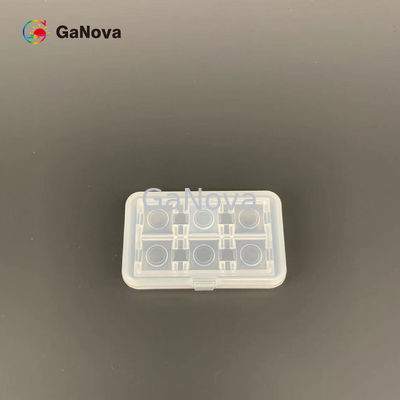

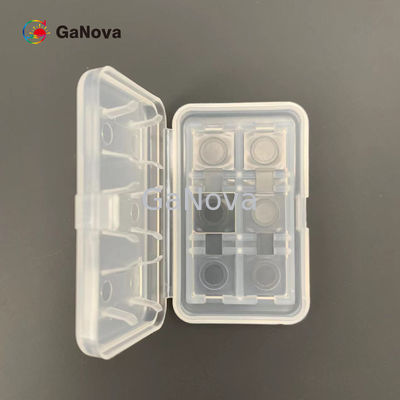

Pakiet Pakowane w środowisku clean room klasy 100, w pojemniku 6 SZT, w atmosferze azotu

*Normy krajowe Chin (GB/T32282-2015)





O nas

Specjalizujemy się w przetwarzaniu różnorodnych materiałów na płytki, podłoża i niestandardowe części ze szkła optycznego. Komponenty szeroko stosowane w elektronice, optyce, optoelektronice i wielu innych dziedzinach.Ściśle współpracujemy również z wieloma krajowymi i zamorskimi uniwersytetami, instytucjami badawczymi i firmami, dostarczając niestandardowe produkty i usługi dla ich projektów badawczo-rozwojowych.Naszą wizją jest utrzymywanie dobrych relacji współpracy ze wszystkimi naszymi klientami dzięki naszej dobrej reputacji.





Często zadawane pytania

P: Czy jesteś firmą handlową lub producentem?
Jesteśmy fabryką.
P: Jak długi jest czas dostawy?
Zwykle jest to 3-5 dni, jeśli towary są w magazynie.
lub jest to 7-10 dni, jeśli towarów nie ma w magazynie, jest to zależne od ilości.
P: Czy dostarczasz próbki?to jest darmowe czy dodatkowe?
Tak, możemy zaoferować próbkę za darmo, ale nie płacimy za fracht.
P: Jakie są twoje warunki płatności?
Płatność <= 5000 USD, 100% z góry.
Paymen >=5000USD, 80% T/T z góry, saldo przed wysyłką.

Etykietka:

Płytka półprzewodnikowa z azotku galu,

wolnostojące podłoża GaN,

niebieska dioda LED GaN epitaksjalna płytka
