Szczegóły Produktu:
|
| Nazwa produktu: | Wolnostojące podłoże GaN | Wymiary: | 5 x 10 mm² |
|---|---|---|---|
| Grubość: | 350 ±25µm | TTV: | ≤ 10µm |
| kokarda: | - 10µm ≤ ŁUK ≤ 10µm | Gęstość defektów makro: | 0cm⁻² |
| Podkreślić: | Nie domieszkowany wafel epitaksjalny GaN,wolnostojące podłoża GaN,wafel epitaksjalny GaN M Face |
||
5x10mm2M Powierzchnia Wolnostojące podłoża GaN 350 ±25 µm TTV ≤ 10 µm

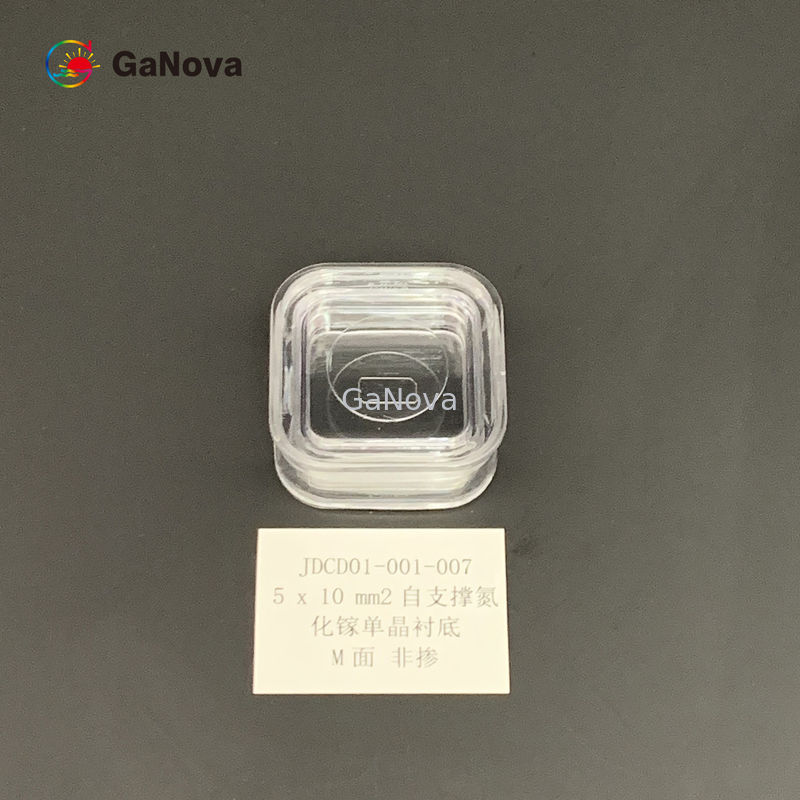

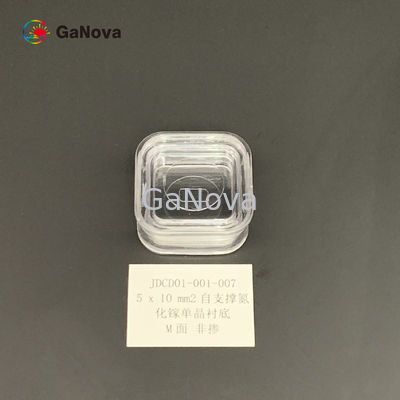

5*10.5mm2M-face Niedomieszkowany wolnostojący monokrystaliczny substrat GaN typu n Rezystywność < 0,1 Ω·cm Urządzenie zasilające/płytka laserowa
Przegląd
Podłoże GaN ma nieuszkodzoną, bardzo płaską (Rms <0,2 nm), kontrolowaną orientację powierzchni i kontrolowane powierzchnie stopni atomowych.Uzyskano jakość powierzchni odpowiednią do wzrostu epitaksjalnego.
Diody laserowe: fioletowe LD, niebieskie LD i zielone LD
Urządzenia energoelektroniczne, Urządzenia elektroniczne wysokiej częstotliwości
| M Fas FRee-ulIING GAN PodulraTmiS | ||||
| Przedmiot |
GaN-FS-MUS
|
GaN-FS-MNS
|
GaN-FS-M-SI-S |
Uwagi: Kąt łuku kołowego (R < 2 mm) służy do rozróżnienia powierzchni przedniej i tylnej. |
| Wymiary | 5x10mm2 | |||
| Grubość | 350 ±25 µm | |||
| Orientacja |
Płaszczyzna M (1-100) kąt odchylenia w kierunku osi A 0 ±0,5° Płaszczyzna M (1-100) kąt odchylenia od osi C - 1 ±0,2° |
|||
| Typ przewodzenia | typu N | typu N | Półizolujące | |
| Rezystywność (300K) | < 0,1 Ω·cm | < 0,05 Ω·cm | > 106Ω·cm | |
| TTV | ≤ 10 µm | |||
| UKŁON | - 10 µm ≤ ŁUK ≤ 10 µm | |||
| Chropowatość powierzchni czołowej |
< 0,2 nm (polerowany); lub < 0,3 nm (polerowanie i obróbka powierzchni pod kątem epitaksji) |
|||
| Chropowatość powierzchni tylnej |
0,5 ~ 1,5 μm opcja: 1~3 nm (dokładne szlifowanie);< 0,2 nm (polerowane) |
|||
| Gęstość dyslokacji | Od 1x105do 3x106cm-2 | |||
| Gęstość defektów makro | 0 cm-2 | |||
| Powierzchnia użytkowa | > 90% (wyłączenie krawędzi) | |||
| Pakiet | Pakowane w środowisku clean room klasy 100, w pojemniku 6 SZT, w atmosferze azotu | |||
Dodatek: Wykres kąta błędnego cięcia
Jeśli δ1= 0 ±0,5 stopnia, wtedy kąt odchylenia płaszczyzny M (1-100) w kierunku osi A wynosi 0 ±0,5 stopnia.
Jeśli δ2= - 1 ±0,2 stopnia, wtedy płaszczyzna M (1-100) kąt odchylenia w kierunku osi C wynosi -1 ±0,2 stopnia.
