Szczegóły Produktu:
|
| Wymiary: | 5x10mm² | Grubość: | 350 ±25µm |
|---|---|---|---|
| Orientacja: | (11-22) kąt strugania w kierunku osi M 0 ±0,5° (11-22) kąt strugania w kierunku osi C - 1 ±0,2° | TTV: | ≤ 10µm |
| kokarda: | - 10µm ≤ ŁUK ≤ 10µm | Gęstość dyslokacji: | Od 1 x 10⁵ do 3 x 10⁶cm⁻² |
| Gęstość defektów makro: | 0cm⁻² | Powierzchnia użytkowa: | > 90% (wyłączenie krawędzi) |
| Podkreślić: | 106Ω·Cm GaN Substrat jednokrystaliczny,10 mm2 GaN Substrat jednokrystaliczny |
||

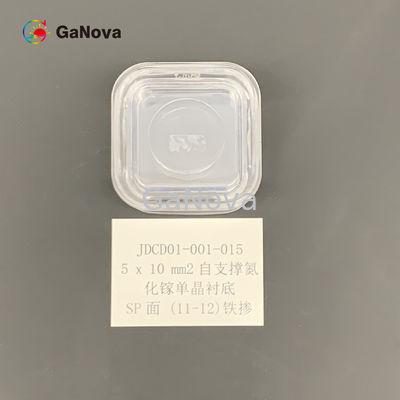

5*10mm2Powierzchnia SP (11-12) Wolnostojące podłoże monokrystaliczne GaN bez domieszek typu SI Rezystywność > 106Wafel urządzeń RF Ω·cm
Przegląd
Rynek urządzeń półprzewodnikowych GaN obejmuje kluczowe firmy, takie jak Cree, Infineon Technologies, Qorvo, MACOM, NXP Semiconductors, Mitsubishi Electric, Efficient Power Conversion (EPC), GaN Systems, Nichia Corporation i Epistar Corporation.
Cienkie płytki Epi są powszechnie stosowane w najnowocześniejszych urządzeniach MOS.Grube Epi lub Wielowarstwowe płytki epitaksjalne stosowane są w urządzeniach głównie do sterowania energią elektryczną i przyczyniają się do poprawy efektywności zużycia energii.
| (11-22) Fakmi FRee-ulAndING GAN PodulraTmiS | ||||
| Przedmiot |
GaN-FS-SP-US
|
GaN-FS-SP-NS
|
GaN-FS-SP-SI-S |
Uwagi: Kąt łuku kołowego (R < 2 mm) służy do rozróżnienia powierzchni przedniej i tylnej. |
| Wymiary | 5x10mm2 | |||
| Grubość | 350 ±25 µm | |||
| Orientacja |
(11-22) kąt strugania w kierunku osi M 0 ±0,5° (11-22) kąt strugania w kierunku osi C - 1 ±0,2° |
|||
| Typ przewodzenia | typu N | typu N | Półizolujące | |
| Rezystywność (300K) | < 0,1 Ω·cm | < 0,05 Ω·cm | > 106Ω·cm | |
| TTV | ≤ 10 µm | |||
| UKŁON | - 10 µm ≤ ŁUK ≤ 10 µm | |||
| Chropowatość powierzchni czołowej |
< 0,2 nm (polerowany); lub < 0,3 nm (polerowanie i obróbka powierzchni pod kątem epitaksji) |
|||
| Chropowatość powierzchni tylnej |
0,5 ~ 1,5 μm opcja: 1~3 nm (dokładne szlifowanie);< 0,2 nm (polerowane) |
|||
| Gęstość dyslokacji | Od 1x105do 3x106cm-2 | |||
| Gęstość defektów makro | 0 cm-2 | |||
| Powierzchnia użytkowa | > 90% (wyłączenie krawędzi) | |||

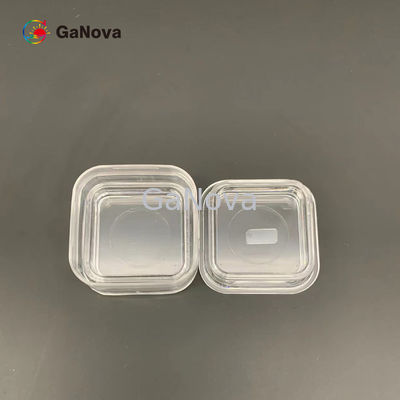

| Pakiet | Pakowane w środowisku clean room klasy 100, w pojemniku 6 SZT, w atmosferze azotu | |||
Dodatek: Wykres kąta błędnego cięcia
Jeśli δ1= 0 ±0,5°, wtedy (11-22) kąt odchylenia płaszczyzny w kierunku osi M wynosi 0 ±0,5°.
Jeśli δ2= -1 ±0,2°, wtedy (11-22) kąt odchylenia płaszczyzny w kierunku osi C wynosi -1 ±0,2°.
O nas
Specjalizujemy się w przetwarzaniu różnorodnych materiałów na płytki, podłoża i niestandardowe części ze szkła optycznego. Komponenty szeroko stosowane w elektronice, optyce, optoelektronice i wielu innych dziedzinach.Ściśle współpracujemy również z wieloma krajowymi i zamorskimi uniwersytetami, instytucjami badawczymi i firmami, dostarczając niestandardowe produkty i usługi dla ich projektów badawczo-rozwojowych.Naszą wizją jest utrzymywanie dobrych relacji współpracy ze wszystkimi naszymi klientami dzięki naszej dobrej reputacji.
Często zadawane pytania
P: Czy jesteś firmą handlową lub producentem?
Jesteśmy fabryką.
P: Jak długi jest czas dostawy?
Zwykle jest to 3-5 dni, jeśli towary są w magazynie.
lub jest to 7-10 dni, jeśli towarów nie ma w magazynie, jest to zależne od ilości.
P: Czy dostarczasz próbki?to jest darmowe czy dodatkowe?
Tak, możemy zaoferować próbkę za darmo, ale nie płacimy za fracht.
P: Jakie są twoje warunki płatności?
Płatność <= 5000 USD, 100% z góry.
Paymen >=5000USD, 80% T/T z góry, saldo przed wysyłką.
