Szczegóły Produktu:
|
| Nazwa produktu: | Wolnostojące podłoże monokrystaliczne GaN | Wymiary: | 5x10mm² |
|---|---|---|---|
| Grubość: | 350 ±25µm | TTV: | ≤ 10µm |
| kokarda: | - 10µm ≤ ŁUK ≤ 10µm | Gęstość dyslokacji: | Od 1 x 10⁵do 3 x 10⁶cm⁻² |
| Podkreślić: | Wafel epitaksjalny 5x10,5 mm2 GaN,wafel epitaksjalny bez domieszki ISO |
||

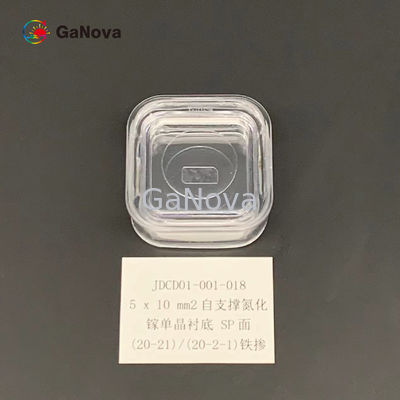

5*10mm2Powierzchnia SP (20-21)/(20-2-1) Niedomieszkowany Typ SI Wolnostojący monokryształ GaN Rezystywność > 106Wafel urządzeń RF Ω·cm
Przegląd
Różne typy generatywnych sieci kontradyktoryjnych (GAN)
DC GAN – Jest to głęboki konwolucyjny GAN....
Warunkowy GAN i Bezwarunkowy GAN (CGAN) – Warunkowy GAN to sieć neuronowa głębokiego uczenia, w której wykorzystywane są dodatkowe parametry.
| (20-21)/(20-2-1) FAce FRee-ulAndING GAN PodulraTmiS | ||||
| Przedmiot |
GaN-FS-SP-US |
GaN-FS-SP-NS |
GaN-FS-SP-SI-S |
Uwagi: Kąt łuku kołowego (R < 2 mm) służy do rozróżnienia powierzchni przedniej i tylnej. |
| Wymiary | 5x10mm2 | |||
| Grubość | 350 ±25 µm | |||
| Orientacja |
(20-21)/(20-2-1) kąt odchylenia płaszczyzny w kierunku osi A 0 ±0,5° (20-21)/(20-2-1) kąt zejścia płaszczyzny w kierunku osi C - 1 ±0,2° |
|||
| Typ przewodzenia | typu N | typu N | Półizolujące | |
| Rezystywność (300K) | < 0,1 Ω·cm | < 0,05 Ω·cm | > 106Ω·cm | |
| TTV | ≤ 10 µm | |||
| UKŁON | - 10 µm ≤ ŁUK ≤ 10 µm | |||
| Chropowatość powierzchni czołowej |
< 0,2 nm (polerowany); lub < 0,3 nm (polerowanie i obróbka powierzchni pod kątem epitaksji) |
|||
| Chropowatość powierzchni tylnej |
0,5 ~ 1,5 μm opcja: 1~3 nm (dokładne szlifowanie);< 0,2 nm (polerowane) |
|||
| Gęstość dyslokacji | Od 1x105do 3x106cm-2 | |||
| Gęstość defektów makro | 0 cm-2 | |||
| Powierzchnia użytkowa | > 90% (wyłączenie krawędzi) | |||
| Pakiet | Pakowane w środowisku clean room klasy 100, w pojemniku 6 SZT, w atmosferze azotu | |||
Dodatek: Wykres kąta błędnego cięcia
Jeśli δ1= 0 ±0,5°, wtedy (20-21)/(20-2-1) kąt odchylenia płaszczyzny w kierunku osi A wynosi 0 ±0,5°.
Jeśli δ2= -1 ±0,2°, wtedy (20-21)/(20-2-1) kąt odchylenia płaszczyzny w kierunku osi C wynosi -1 ±0,2°.
