Szczegóły Produktu:
|
| Forma Kryształu: | 4H-N/S | Nazwa produktu: | Specyfikacja podłoża z węglika krzemu (SiC) o średnicy 2 cali |
|---|---|---|---|
| Średnica: | 50,8 mm ± 0,38 mm | Pomocnicza płaska orientacja: | Silikon skierowany do góry: 90°CW. od poziomu podstawowego ±5,0° |
| Podstawowa długość płaska: | 15,9 mm ± 1,7 mm 8,0 mm ± 1,7 mm | Drugorzędna długość płaska: | Brak drugiego mieszkania |
| Dezorientacja ortogonalna: | ±5,0° | Grubość: | 260 μm ± 25 μm |
| Podkreślić: | Podłoże SiC poziomu P,podłoże z węglika krzemu do urządzeń mikrofalowych,podłoże SiC 2 cale |
||
P-Level 4H-N/SI<0001>260um ± 25um 2-calowe podłoże SiC do urządzeń zasilających i urządzeń mikrofalowych

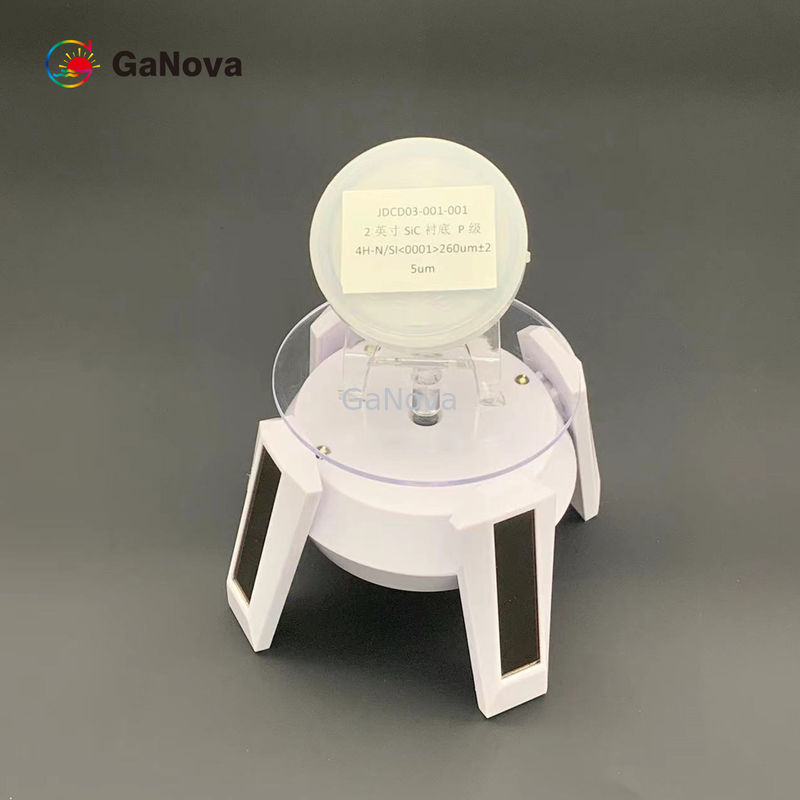

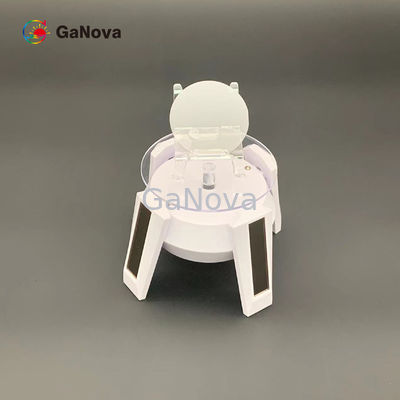

JDCD03-001-001 2-calowe podłoże SiC P-level 4H-N/SI<0001>260μm±25μm dla urządzeń zasilających i urządzeń mikrofalowych
Przegląd
Kluczowe cechy
Optymalizuje docelową wydajność i całkowity koszt posiadania urządzeń energoelektronicznych nowej generacji
Płytki o dużej średnicy dla lepszych korzyści skali w produkcji półprzewodników
Zakres poziomów tolerancji w celu spełnienia określonych potrzeb produkcyjnych urządzeń
Wysoka jakość kryształów
Niskie zagęszczenie defektów
| Specyfikacja podłoża z węglika krzemu (SiC) o średnicy 2 cali | ||
| Stopień | Klasa produkcyjna (klasa P) | |
| dimetr | 50,8 mm ± 0,38 mm | |
| Grubość | 260 μm ± 25 μm | |
| Orientacja opłatka | Na osi: <0001>±0,5° dla 4H-N/4H-SI, Poza osią: 4,0° w kierunku <1120 > ±0,5° dla 4H-N/4H-SI | |
| Gęstość mikrorurki | ≤5 cm-² | |
| Oporność | 4H-N | 0,015 ~ 0,028 Ω · cm |
| 4H-SI | >1E5Ω·cm | |
| Podstawowa orientacja płaska | {10-10}±5,0° | |
| Podstawowa długość płaska | 15,9 mm±1,7 mm | |
| Podstawowa długość płaska | 8,0 mm±1,7 mm | |
| Pomocnicza płaska orientacja | Silikon skierowany do góry: 90°CW.od poziomu podstawowego ±5,0° | |
| Wykluczenie krawędzi | 1 mm | |
| TTV/Łuk/Osnowa | ≤15μm/≤25μm/≤25μm | |
| Chropowatość | Silikonowa twarz | CMP Ra≤0,5 nm |
| Karbonowa twarz | Polski Ra≤1,0nm | |
| Pęknięcia krawędzi przez światło o wysokiej intensywności | Nic | |
| Płytki Sześciokątne Przez Światło Wysokiej Intensywności | Powierzchnia skumulowana ≤1% | |
| Obszary wielotypowe przez światło o wysokiej intensywności | Nic | |
| Zarysowania powierzchni krzemu przez światło o dużej intensywności | 3 zadrapania na łączną długość 1 x średnicy płytki | |
| Odpryski krawędzi Wysokie Według intensywności Światło światła | Nic | |
| Zanieczyszczenie powierzchni krzemu o dużej intensywności | Nic | |

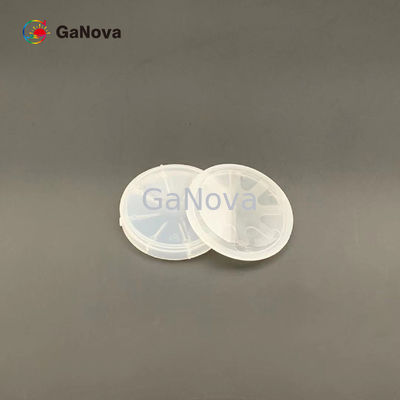

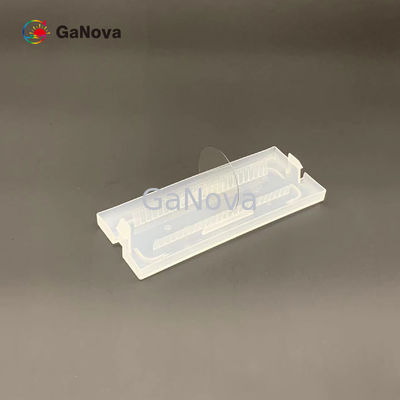

| Opakowania | Kaseta z wieloma waflami lub pojedynczy pojemnik na wafle | |
Uwaga: W przypadku elementów oznaczonych symbolem stosuje się wykluczenie krawędzi 3 mmA.
