Szczegóły Produktu:
|
| Nazwa produktu: | 4-calowe podłoża GaN/Sapphire domieszkowane Mg | Wymiary: | 100 ± 0,2 mm |
|---|---|---|---|
| Typ przewodzenia: | typu P | Rezystywność (300K): | < 10 Ω·cm |
| Koncentracja nośników: | > 1 x 10¹⁷ cm⁻³(stężenie domieszkowania p+GaN ≥ 5 x 10¹⁹cm⁻³) | Mobilność: | 国产真人孕妇作爱免费视频_国产免费午夜福利片在线试看_日产一线二线三线_人人妻人人澡人人爽人人精品蜜臀 |
| Podkreślić: | LED laserowy wafel epitaksjalny |
||

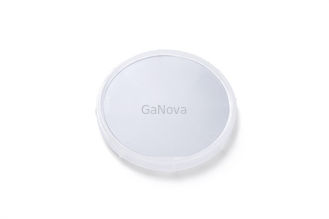

4-calowy GaN domieszkowany Mg typu P na płytce szafirowej Rezystywność SSP ~ 10Ω cm LED, laser, płytka epitaksjalna PIN
Dlaczego warto używać płytek GaN?
Azotek galu na szafirze jest idealnym materiałem do wzmacniania energii radiowej.Oferuje szereg korzyści w porównaniu z krzemem, w tym wyższe napięcie przebicia i lepszą wydajność w wysokich temperaturach.
GaN to binarny półprzewodnik III/V z bezpośrednim pasmem wzbronionym, powszechnie stosowany w jasnych diodach elektroluminescencyjnych od lat 90.Związek jest bardzo twardym materiałem, który ma strukturę krystaliczną wurcytu.Jego szerokie pasmo wzbronione 3,4 eV zapewnia mu specjalne właściwości do zastosowań
optoelektroniczny
urządzenia dużej mocy
urządzenia wysokiej częstotliwości
| 4-calowe podłoża GaN/Sapphire domieszkowane Mg | ||
| Przedmiot | GaN-TCP-C100 |
|
| Wymiary | 100 ± 0,2 mm | |
| Grubość/Grubość STD | 4,5 ± 0,5 μm / < 3% | |
| Orientacja | Płaszczyzna C (0001) odchylona od kąta w kierunku osi A 0,2 ± 0,1 ° | |
| Płaska orientacja GaN | (1-100) 0 ± 0,2°, 30 ± 1 mm | |
| Typ przewodzenia | typu P | |
| Rezystywność (300K) | < 10 Ω·cm | |
| Koncentracja nośników | > 1x1017cm-3(stężenie dopingu p+GaN ≥ 5x1019cm-3) | |
| Mobilność | > 5 cm2/Vs | |
| * XRD FWHM | (0002) < 300arcsec,(10-12) < 400arcsec | |
| Struktura |
~ 0,5 μm str+GaN/~ 1,5 μm str-GaN / ~ 2,5 μm uGaN /~ 25 nm uGaN bufor/430 ± 25 μm szafir |
|
| Orientacja szafiru | Płaszczyzna C (0001) kąt odchylenia w kierunku osi M 0,2 ± 0,1 ° | |
| Orientacja płaska z szafiru | (11-20) 0 ± 0,2°, 30 ± 1 mm | |
| Szafirowy polski | Jednostronnie polerowane (SSP) / Dwustronnie polerowane (DSP) | |
| Powierzchnia użytkowa | > 90% (wykluczenie defektów krawędzi i makro) | |
| Pakiet |
Pakowane w pomieszczeniu czystym w pojemniki: pudełko waflowe pojedyncze (< 3 SZT) lub kasetowe (≥ 3 SZT) |
|
O nas
Specjalizujemy się w przetwarzaniu różnorodnych materiałów na płytki, podłoża i niestandardowe części ze szkła optycznego. Komponenty szeroko stosowane w elektronice, optyce, optoelektronice i wielu innych dziedzinach.Ściśle współpracujemy również z wieloma krajowymi i zamorskimi uniwersytetami, instytucjami badawczymi i firmami, dostarczając niestandardowe produkty i usługi dla ich projektów badawczo-rozwojowych.Naszą wizją jest utrzymywanie dobrych relacji współpracy ze wszystkimi naszymi klientami dzięki naszej dobrej reputacji.
Często zadawane pytania
P: Czy jesteś firmą handlową lub producentem?
Jesteśmy fabryką.
P: Jak długi jest czas dostawy?
Zwykle jest to 3-5 dni, jeśli towary są w magazynie.
lub jest to 7-10 dni, jeśli towarów nie ma w magazynie, jest to zależne od ilości.
P: Czy dostarczasz próbki?to jest darmowe czy dodatkowe?
Tak, możemy zaoferować próbkę za darmo, ale nie płacimy za fracht.
P: Jakie są twoje warunki płatności?
Płatność <= 5000 USD, 100% z góry.
Paymen >=5000USD, 80% T/T z góry, saldo przed wysyłką.
