Szczegóły Produktu:
|
| Gęstość (g/cm3): | 3.515 | Moduł Younga (PGa): | 1050 |
|---|---|---|---|
| Nazwa produktu: | Podłoża diamentowe CVD | Odporność na pękanie (MPa·m1/2): | 1~8 |
| Współczynnik tarcia: | 0,1 | Przewodność cieplna (300K,Wm·K): | 1000~2000 |
| Współczynnik załamania światła (590nm): | 2.4 | Ruchliwość elektronów (cm2/V·S): | 4500 |
| Podkreślić: | XRD<0 |
||

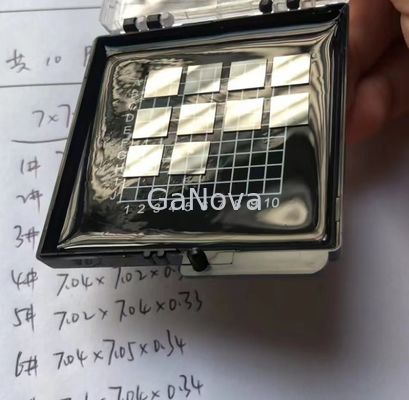

JDCD05-001-005 5*5mm2*0.5mm monokrystaliczny diament klasy elektronicznej, zawartość N <100ppb, XRD <0.015º Przewodność cieplna 1000-2200 dla radiatora
Przegląd
Wysoka przewodność cieplna diamentu sprawiła, że jest on przydatny w zastosowaniach związanych z zarządzaniem ciepłem.Szeroki zakres transmisji optycznej umożliwił oknom diamentowym wejście do najnowocześniejszych systemów litograficznych przyszłej generacji do produkcji półprzewodników.
Ponadto jego przezroczystość w paśmie mikrofalowym otworzyła cały świat rozwoju zastosowań w inżynierii mikrofalowej.W swojej najczystszej postaci polikrystaliczny diament CVD jest wolny od pułapek elektronicznych, co czyni go idealnym materiałem do ultraczułych detektorów jądrowych używanych w zastosowaniach wysokoenergetycznych.
Specyfikacja
| nieruchomości | Diament syntetyczny | |
| Gęstość (g / cm3) | 3.515 | Właściwości wewnętrzne |
| Moduł Younga (GaP) | 1050 |
Właściwości mechaniczne |
| Twardość (szczelina) |
70 ~ 120 pojedynczy kryształ 60 ~ 100 polikrystaliczny |
|
| Niszcząca siła |
2,5-3GPapojedynczy kryształ 200-1100 MPa polikrystaliczny |
|
| Odporność na pękanie (MPa·m1/2) | 1~8 | |
| Współczynnik tarcia | 0,1 | |
| Przewodność cieplna (300K,Wm·K) | 1000~2200 | Właściwości termiczne |
| Współczynnik rozszerzalności cieplnej (×10-6/℃) | 1 (temperatura pokojowa) | |
| Współczynnik załamania światła (590nm) | 2.4 | Właściwości optyczne |
| Przepuszczalność światła | 225 nm do dalekiej podczerwieni | |
| Szerokość pasma wzbronionego (ev) | 5.47 | Właściwości elektryczne |
| Rezystywność (Ω·cm) | >1010 | |
| Ruchliwość elektronów (cm2/VS) | 4500 | |
| Ruchliwość otworu (cm2/VS) | 3800 | |
| Stała dielektryczna | 5.5 | Właściwości dielektryczne |
| Straty dielektryczne | ＜2×10-4 |
O nas
Specjalizujemy się w przetwarzaniu różnorodnych materiałów na płytki, podłoża i niestandardowe części ze szkła optycznego. Komponenty szeroko stosowane w elektronice, optyce, optoelektronice i wielu innych dziedzinach.Ściśle współpracujemy również z wieloma krajowymi i zamorskimi uniwersytetami, instytucjami badawczymi i firmami, dostarczając niestandardowe produkty i usługi dla ich projektów badawczo-rozwojowych.Naszą wizją jest utrzymywanie dobrych relacji współpracy ze wszystkimi naszymi klientami dzięki naszej dobrej reputacji.
Często zadawane pytania
P: Czy jesteś firmą handlową lub producentem?
Jesteśmy fabryką.
P: Jak długi jest czas dostawy?
Zwykle jest to 3-5 dni, jeśli towary są w magazynie.
lub jest to 7-10 dni, jeśli towarów nie ma w magazynie, jest to zależne od ilości.
P: Czy dostarczasz próbki?to jest darmowe czy dodatkowe?
Tak, możemy zaoferować próbkę za darmo, ale nie płacimy za fracht.
P: Jakie są twoje warunki płatności?
Płatność <= 5000 USD, 100% z góry.
Paymen >=5000USD, 80% T/T z góry, saldo przed wysyłką.
