Szczegóły Produktu:
|
| Gęstość (g/cm3): | 3.515 | Moduł Younga (PGa): | 1050 |
|---|---|---|---|
| Nazwa produktu: | Podłoża diamentowe CVD | Odporność na pękanie (MPa·m1/2): | 1~8 |
| Współczynnik tarcia: | 0,1 | Przewodność cieplna (300K,Wm·K): | 1000~2000 |
| Współczynnik załamania światła (590nm): | 2.4 | Przepuszczalność światła: | 225 nm do dalekiej podczerwieni |
| Podkreślić: | 10*10mm2*0.5mm Diament jednokrystaliczny |
||

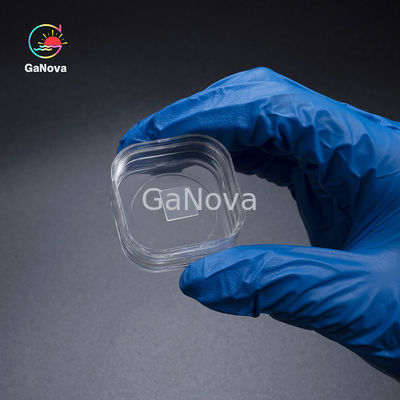

JDCD05-001-006 10*10mm2*0.5mm monokrystaliczny diament klasy elektronicznej, zawartość N <100ppb, XRD <0.015º Przewodność cieplna 1000-2200 dla radiatora
Przegląd
Diament CVD od dawna jest uznawany za najlepszy materiał w szerokiej gamie zastosowań ze względu na jego ekstremalne właściwości.
Dla diamentu CVD atomowy wodór odgrywa kluczową rolę.Otrzymuje się go przez dysocjację cząsteczek wodoru (H2).Potrzebujemy więc gazu procesowego, który składa się głównie z wodoru (>90%) i aktywacji gazu, np. intensywnej plazmy lub gorącego włókna, w celu rozbicia cząsteczek wodoru.Wiadomo, że atomowy wodór selektywnie trawi grafit i rozbija wiązania podwójne, przekształcając w ten sposób wiązania grafitowe w wiązania diamentowe.
Specyfikacja
| nieruchomości | Diament syntetyczny | |
| Gęstość (g / cm3) | 3.515 | Właściwości wewnętrzne |
| Moduł Younga (GaP) | 1050 |
Właściwości mechaniczne |
| Twardość (szczelina) |
70 ~ 120 pojedynczy kryształ 60 ~ 100 polikrystaliczny |
|
| Niszcząca siła |
2,5-3GPapojedynczy kryształ 200-1100 MPa polikrystaliczny |
|
| Odporność na pękanie (MPa·m1/2) | 1~8 | |
| Współczynnik tarcia | 0,1 | |
| Przewodność cieplna (300K,Wm·K) | 1000~2200 | Właściwości termiczne |
| Współczynnik rozszerzalności cieplnej (×10-6/℃) | 1 (temperatura pokojowa) | |
| Współczynnik załamania światła (590nm) | 2.4 | Właściwości optyczne |
| Przepuszczalność światła | 225 nm do dalekiej podczerwieni | |
| Szerokość pasma wzbronionego (ev) | 5.47 | Właściwości elektryczne |
| Rezystywność (Ω·cm) | >1010 | |
| Ruchliwość elektronów (cm2/VS) | 4500 | |
| Ruchliwość otworu (cm2/VS) | 3800 | |
| Stała dielektryczna | 5.5 | Właściwości dielektryczne |
| Straty dielektryczne | ＜2×10-4 |
O nas
Specjalizujemy się w przetwarzaniu różnorodnych materiałów na płytki, podłoża i niestandardowe części ze szkła optycznego. Komponenty szeroko stosowane w elektronice, optyce, optoelektronice i wielu innych dziedzinach.Ściśle współpracujemy również z wieloma krajowymi i zamorskimi uniwersytetami, instytucjami badawczymi i firmami, dostarczając niestandardowe produkty i usługi dla ich projektów badawczo-rozwojowych.Naszą wizją jest utrzymywanie dobrych relacji współpracy ze wszystkimi naszymi klientami dzięki naszej dobrej reputacji.
Często zadawane pytania
P: Czy jesteś firmą handlową lub producentem?
Jesteśmy fabryką.
P: Jak długi jest czas dostawy?
Zwykle jest to 3-5 dni, jeśli towary są w magazynie.
lub jest to 7-10 dni, jeśli towarów nie ma w magazynie, jest to zależne od ilości.
P: Czy dostarczasz próbki?to jest darmowe czy dodatkowe?
Tak, możemy zaoferować próbkę za darmo, ale nie płacimy za fracht.
P: Jakie są twoje warunki płatności?
Płatność <= 5000 USD, 100% z góry.
Paymen >=5000USD, 80% T/T z góry, saldo przed wysyłką.
