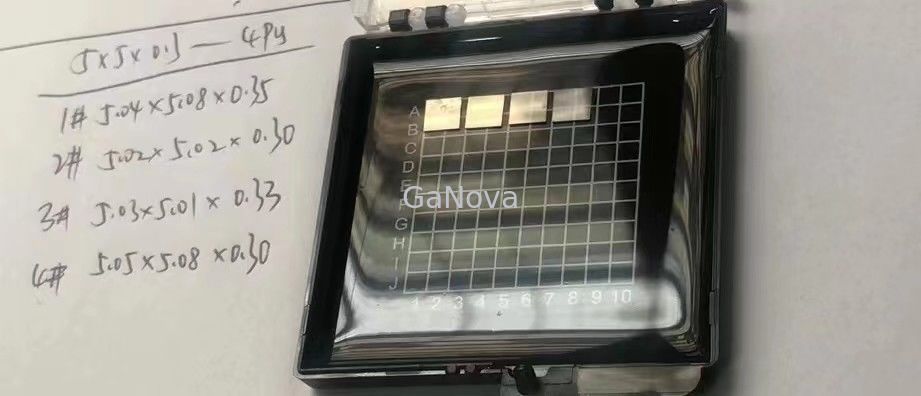

JDCD05-001-007 Podłoża diamentowe CVD

JDCD05-001-007 Podłoża diamentowe CVD
JDCD05-001-007 Podłoża diamentowe CVD

Duży Obraz :  JDCD05-001-007 Podłoża diamentowe CVD

Szczegóły Produktu:
Nazwa handlowa: GaNova
Numer modelu: JDCD05-001-007
Zapłata:
Szczegóły pakowania: Pakowanie próżniowe w środowisku clean room klasy 10000, w kasetach po 6 sztuk lub pojedynczych poje
Czas dostawy: 3-4 dni tygodnia
Zasady płatności: T/T
Możliwość Supply: 5000 sztuk / miesiąc

JDCD05-001-007 Podłoża diamentowe CVD

Opis
Gęstość (g/cm3): 3.515 Moduł Younga (PGa): 1050
Nazwa produktu: Podłoża diamentowe CVD Współczynnik załamania światła (590nm): 2.4
Przepuszczalność światła: 225 nm do dalekiej podczerwieni Szerokość pasma wzbronionego (ev): 5.47
Rezystywność (Ω·cm): >10¹º Ruchliwość elektronów (cm2/V·S): 4500
Podkreślić:

Podłoża diamentowe CVD

,

CVD Substraty diamentowe 007

JDCD05-001-007 Podłoża diamentowe CVD



Przegląd

Diament to wyjątkowy materiał, który często wykazuje ekstremalne właściwości w porównaniu z innymi materiałami.Odkryte około 30 lat temu zastosowanie wodoru we wspomaganym plazmą chemicznego osadzania z fazy gazowej (CVD) umożliwiło wzrost i powlekanie diamentu w postaci filmu na różnych materiałach podłoża.



Specyfikacja

nieruchomości Diament syntetyczny
Gęstość (g / cm3) 3.515 Właściwości wewnętrzne
Moduł Younga (GaP) 1050







Właściwości mechaniczne

Twardość (szczelina)

70 ~ 120 pojedynczy kryształ

60 ~ 100 polikrystaliczny

Niszcząca siła

2,5-3GPapojedynczy kryształ

200-1100 MPa polikrystaliczny

Odporność na pękanie (MPa·m1/2) 1~8
Współczynnik tarcia 0,1
Przewodność cieplna (300K,Wm·K) 1000~2200 Właściwości termiczne
Współczynnik rozszerzalności cieplnej (×10-6/℃) 1 (temperatura pokojowa)
Współczynnik załamania światła (590nm) 2.4 Właściwości optyczne
Przepuszczalność światła 225 nm do dalekiej podczerwieni
Szerokość pasma wzbronionego (ev) 5.47 Właściwości elektryczne
Rezystywność (Ω·cm) >1010
Ruchliwość elektronów (cm2/VS) 4500
Ruchliwość otworu (cm2/VS) 3800
Stała dielektryczna 5.5 Właściwości dielektryczne
Straty dielektryczne <2×10-4
