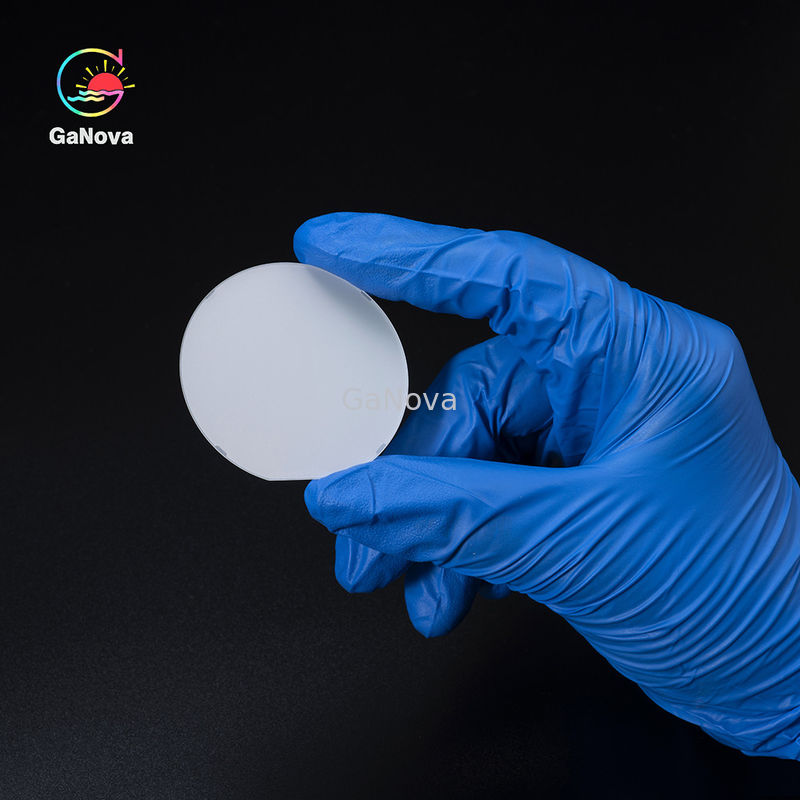

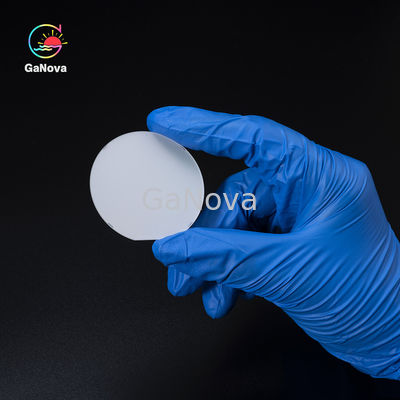

JDCD08-001-004 2-calowy R-Plane Sapphire Substrate Wafel

Opis
Orientacja powierzchni: Płaszczyzna R, 0 ± 0,1 ° Płaska orientacja: C na R,CCW45±1°
Grubość: 500±15 μm Płaszczyzna R: R9
Średnica: 50,8 ± 0,10 mm Materiał: podłoże
Podkreślić:

2calowa płytka z safirem

JDCD08-001-004 2-calowy R-Plane Sapphire Substrate Wafel



Szafir to jeden z najtwardszych minerałów na Ziemi – twardszy niż stal, choć bardziej kruchy niż diament.

Dwa najrzadsze szafirowe kolory to Padparadscha i chabrowy.Najbardziej cenionymi szafirami są szafiry kaszmirskie o jasnym, aksamitnie niebieskim kolorze, pochodzące z gór w Indiach.Ostatni szafir kaszmirski został wydobyty w 1927 roku.



2-calowe podłoża Al2O3 o wysokiej czystości w płaszczyźnie R



Parametry

Specyfikacja
Jednostka Cel Tolerancja
Materiał Wysoka czystość Al2O3 (>99,995%)
Średnica mm 50,8 ±0,10
Grubość μm 500 ±15
Orientacja powierzchni Płaszczyzna R,0±0,1°
Płaska orientacja C na R,CCW45±1°
Płaska długość mm 16.0 ±1
Płaszczyzna R R9
Chropowatość powierzchni przedniej (Ra) nm <0,3
Chropowatość powierzchni tylnej (Ra) μm 0,8~1,2
Powierzchnia czołowa Jakość Polerowane na lustro, gotowe na EPI
Krawędź waflowa typu R lub typu T
Szerokość fazowania μm 80~160
TTV μm ≤5
LTV(5x5mm) μm ≤1,5
Ukłon μm 0~-5
Osnowa μm ≤10
Znak laserowy   Zgodnie z wymaganiami klienta
