JDCD08-001-007 8-calowy wafel z szafirowym podłożem C-Plane

JDCD08-001-007 8-calowy wafel z szafirowym podłożem C-Plane
JDCD08-001-007 8inch C-Plane Sapphire Substrate Wafer
JDCD08-001-007 8-calowy wafel z szafirowym podłożem C-Plane JDCD08-001-007 8-calowy wafel z szafirowym podłożem C-Plane

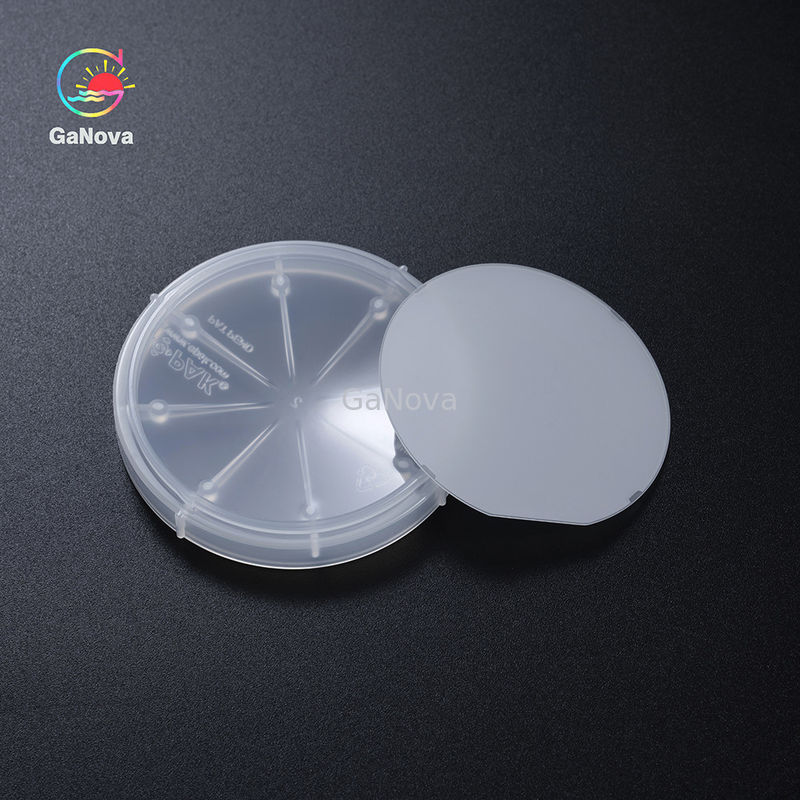

Duży Obraz :  JDCD08-001-007 8-calowy wafel z szafirowym podłożem C-Plane

Szczegóły Produktu:
Numer modelu: JDCD08-001-007
Zapłata:
Szczegóły pakowania: Pakowanie próżniowe w środowisku clean room klasy 10000, w kasetach po 25 sztuk lub pojedynczych poj
Zasady płatności: T/T

JDCD08-001-007 8-calowy wafel z szafirowym podłożem C-Plane

Opis
Materiał: Wysoka czystość Al2O3(>99,995%) Orientacja powierzchni: Płaszczyzna C(0001)
Płaszczyzna R: R9 Grubość: 725±25 μm
Średnica: 200,00 ± 0,1 mm TTV: ≤15μm
Podkreślić:

8-calowa płytka z safirem

JDCD08-001-007 6-calowy wafel C-Plane Sapphire Substrate

Rubin i szafiry są wykonane z korundu (tlenku glinu - Al2O3).Korund jest jedną z najtwardszych znanych substancji naturalnych po diamencie.Ponadto, ponieważ korund jest tak twardy i odporny na warunki atmosferyczne, można go również znaleźć w osadach osadowych i skałach osadowych.
Szafir zajmuje 9 miejsce w skali twardości Mohsa.Korund jest stabilny w normalnych warunkach użytkowania, co oznacza, że ​​jest odporny na działanie ciepła, światła i zwykłych chemikaliów.




8-calowe podłoża Al2O3 o wysokiej czystości w płaszczyźnie C



Parametry

Specyfikacja
Jednostka Cel Tolerancja
Materiał Wysoka czystość Al2O3 (>99,995%)
Średnica mm 200,00 ±0,1
Grubość μm dostosować ±25
Orientacja powierzchni Płaszczyzna C(0001)
-Off Kąt w kierunku osi M stopień 0.00 ±0,1
-Off Kąt w kierunku osi A stopień 0.00 ±0,1
Karb Samolot A(11-20)
Karb stopień 0,0 ±0,3°
Karb mm 1.0 ±0,1
Karb stopień 92° ±2°
Wycięcie R nm 1.0 ±0,2
Płaszczyzna R R9
TTV μm ≤15
Ukłon μm ≤30
Osnowa μm ≤45
Ra nm Pierwszy Ra≤0,3nm; Powrót Ra;0,8-1,2μm
Znak laserowy   Zgodnie z wymaganiami klienta





O nas

Specjalizujemy się w przetwarzaniu różnorodnych materiałów na płytki, podłoża i niestandardowe części ze szkła optycznego. Komponenty szeroko stosowane w elektronice, optyce, optoelektronice i wielu innych dziedzinach.Ściśle współpracujemy również z wieloma krajowymi i zamorskimi uniwersytetami, instytucjami badawczymi i firmami, dostarczając niestandardowe produkty i usługi dla ich projektów badawczo-rozwojowych.Naszą wizją jest utrzymywanie dobrych relacji współpracy ze wszystkimi naszymi klientami dzięki naszej dobrej reputacji.





Często zadawane pytania

P: Czy jesteś firmą handlową lub producentem?
Jesteśmy fabryką.
P: Jak długi jest czas dostawy?
Zwykle jest to 3-5 dni, jeśli towary są w magazynie.
lub jest to 7-10 dni, jeśli towarów nie ma w magazynie, jest to zależne od ilości.
P: Czy dostarczasz próbki?to jest darmowe czy dodatkowe?
Tak, możemy zaoferować próbkę za darmo, ale nie płacimy za fracht.
P: Jakie są twoje warunki płatności?
Płatność <= 5000 USD, 100% z góry.
Paymen >=5000USD, 80% T/T z góry, saldo przed wysyłką.
