Szczegóły Produktu:
|
Nazwa produktu: | Wafel epitaksjalny Sic | Forma Kryształu: | 4 godz |
---|---|---|---|
Średnica: | 150,0 mm +0 mm/-0,2 mm | Orientacja powierzchni: | Off-Axis: 4° w kierunku <11-20> ± 0,5° |
Podstawowa długość płaska: | 47,5 mm ± 1,5 mm | Drugorzędna długość płaska: | Brak drugiego mieszkania |
Podkreślić: | 6-calowe podłoże 4H SiC,epitaksja z węglika krzemu 350um,podłoże 4H SiC typu N |

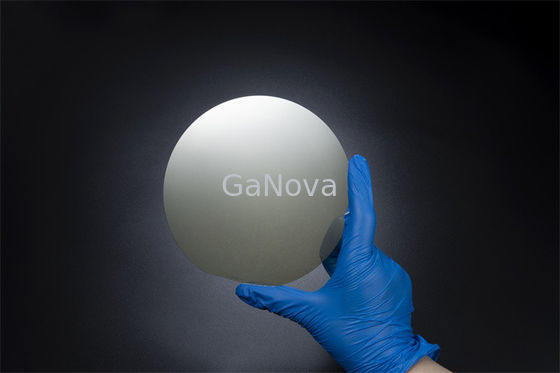

6-calowy substrat 4H-SiC typu N P-SBD Stopień 350,0 ± 25,0 μm MPD≤0,5/cm2 Rezystywność 0,015 Ω•cm — 0,025 Ω•cm dla urządzeń zasilających i mikrofalowych
Przegląd
Kule SiC (kryształy) są hodowane, obrabiane na wlewki, a następnie krojone na podłoża, które następnie są polerowane.Cienka warstwa epitaksjalna SiC jest następnie hodowana na wierzchu tego podłoża, aby utworzyć epi-płytkę.
Węglik krzemu, niezwykle twardy, syntetycznie wytwarzany krystaliczny związek krzemu i węgla.Jego wzór chemiczny to SiC.
Nieruchomość | Klasa P-MOS | Klasa P-SBD | Klasa D |
Forma Kryształu | 4H | ||
Politypia | Brak Dozwolone | Powierzchnia ≤5% | |
(MPD)A | ≤0,2 /cm2 | ≤0,5 /cm2 | ≤5 /cm2 |
Płyty sześciokątne | Brak Dozwolone | Powierzchnia ≤5% | |
Sześciokątny polikryształ | Brak Dozwolone | ||
InkluzjeA | Powierzchnia ≤0,05% | Powierzchnia ≤0,05% | Nie dotyczy |
Oporność | 0,015Ω•cm—0,025Ω•cm | 0,015Ω•cm—0,025Ω•cm | 0,014Ω•cm—0,028Ω•cm |
(EPD)A | ≤4000/cm2 | ≤8000/cm2 | Nie dotyczy |
(PRZETRZĄSAĆ)A | ≤3000/cm2 | ≤6000/cm2 | Nie dotyczy |
(BPD)A | ≤1000/cm2 | ≤2000/cm2 | Nie dotyczy |
(TSD)A | ≤600/cm2 | ≤1000/cm2 | Nie dotyczy |
Błąd układania | ≤0,5% powierzchni | ≤1% Powierzchnia | Nie dotyczy |
Zanieczyszczenie powierzchni metalem |
(Al, Cr, Fe, Ni, Cu, Zn, Pb, Na, K, Ti, Ca, V, Mn) ≤1E11 cm-2 |
||
Średnica | 150,0 mm +0 mm/-0,2 mm | ||
Orientacja powierzchni | Off-Axis:4°w kierunku <11-20>±0,5° | ||
Podstawowa długość płaska | 47,5 mm ± 1,5 mm | ||
Drugorzędna długość płaska | Brak drugiego mieszkania | ||
Podstawowa orientacja płaska | Równolegle do<11-20>±1° | ||
Pomocnicza płaska orientacja | Nie dotyczy | ||
Dezorientacja ortogonalna | ±5,0° | ||
Wykończenie powierzchni | C-Face: optyczna polska, Si-Face: CMP | ||
Krawędź waflowa | Fazowanie | ||
Chropowatość powierzchni (10 μm × 10 μm) |
Si Twarz Ra≤0,20 nm; C Twarz Ra≤0,50 nm | ||
GrubośćA | 350,0 μm ± 25,0 μm | ||
LTV(10mm×10mm)A | ≤2μm | ≤3μm | |
(TTV)A | ≤6μm | ≤10μm | |
(UKŁON)A | ≤15μm | ≤25μm | ≤40μm |
(Osnowa)A | ≤25μm | ≤40μm | ≤60μm |
Wióry / Wcięcia | Brak Dozwolone ≥0,5 mm szerokości i głębokości | Ilość 2 ≤1,0 mm Szerokość i głębokość | |
ZadrapaniaA (Si Face, CS8520) |
≤5 i skumulowana długość ≤0,5 × średnica płytki |
≤5 i skumulowana długość ≤1,5 × opłatek Średnica |
|
TUA (2mm * 2mm) | ≥98% | ≥95% | Nie dotyczy |
Pęknięcia | Brak Dozwolone | ||
Zanieczyszczenie | Brak Dozwolone | ||
Nieruchomość | Klasa P-MOS | Klasa P-SBD | Klasa D |
Wykluczenie krawędzi | 3 mm |
Uwaga: W przypadku elementów oznaczonych symbolem stosuje się wykluczenie krawędzi 3 mmA.
