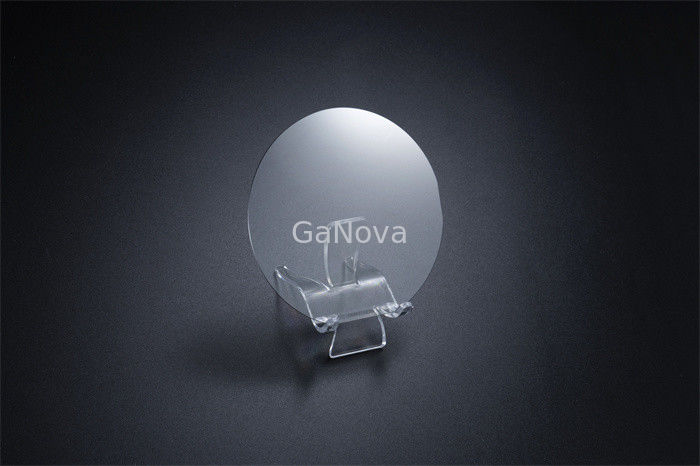

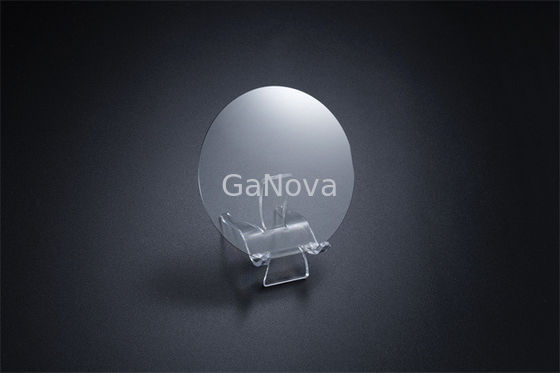

4H SiC Epitaksjalny wafel SiC Podłoże waflowe do urządzeń fotonicznych ISO9001

4H SiC Epitaksjalny wafel SiC Podłoże waflowe do urządzeń fotonicznych ISO9001
4H SiC Epitaksjalny wafel SiC Podłoże waflowe do urządzeń fotonicznych ISO9001

Duży Obraz :  4H SiC Epitaksjalny wafel SiC Podłoże waflowe do urządzeń fotonicznych ISO9001

Szczegóły Produktu:
Miejsce pochodzenia: Suzhou Chiny
Nazwa handlowa: GaNova
Orzecznictwo: UKAS/ISO9001:2015
Numer modelu: JDCD03-002-008
Zapłata:
Szczegóły pakowania: Pakowanie próżniowe w środowisku clean room klasy 10000, w kasetach po 25 sztuk lub pojedynczych poj
Czas dostawy: 3-4 dni tygodnia
Zasady płatności: T/T

4H SiC Epitaksjalny wafel SiC Podłoże waflowe do urządzeń fotonicznych ISO9001

Opis
Nazwa produktu: Wafel epitaksjalny Sic Forma Kryształu: 4 godz
Średnica: 150,0 mm +0 mm/-0,2 mm Orientacja powierzchni: Off-Axis:4°w kierunku <11-20>±0,5°
Zanieczyszczenie powierzchni metalem: (Al, Cr, Fe, Ni, Cu, Zn, Pb, Na, K, Ti, Ca, V, Mn) ≤1E11 cm-2 Podstawowa orientacja płaska: Równolegle do<11-20>±1°
Podkreślić:

SiC epitaksjalne urządzenia fotoniczne

,

płytka 4H 2 cale

,

płytka epitaksjalna SiC ISO9001

Wafel epitaksjalny 4H SiC ≤0,2 / cm2 150,0 mm +0 mm/-0,2 mm 47,5 mm ± 1,5 mm

JDCD03-001-004





Przegląd

Płytka epitaksalna to płytka z materiału półprzewodnikowego wytworzona przez wzrost epitaksjalny (zwany epitaksją) do stosowania w produkcji urządzeń półprzewodnikowych i fotonicznych, takich jak diody elektroluminescencyjne (LED).Obecnie stosuje się kilka metod nanoszenia warstwy epitaksjalnej na istniejące płytki krzemowe lub inne: metaloorganiczne chemiczne osadzanie z fazy gazowej (MOCVD) oraz epitaksję z wiązek molekularnych (MBE), LPE, HVPE.





Nieruchomość Klasa P-MOS Klasa P-SBD Klasa D
Forma Kryształu 4H
Politypia Brak Dozwolone Powierzchnia ≤5%
(MPD)A ≤0,2 /cm2 ≤0,5 /cm2 ≤5 /cm2
Płyty sześciokątne Brak Dozwolone Powierzchnia ≤5%
Sześciokątny polikryształ Brak Dozwolone
InkluzjeA Powierzchnia ≤0,05% Powierzchnia ≤0,05% Nie dotyczy
Oporność 0,015Ω•cm—0,025Ω•cm 0,015Ω•cm—0,025Ω•cm 0,014Ω•cm—0,028Ω•cm
(EPD)A ≤4000/cm2 ≤8000/cm2 Nie dotyczy
(PRZETRZĄSAĆ)A ≤3000/cm2 ≤6000/cm2 Nie dotyczy
(BPD)A ≤1000/cm2 ≤2000/cm2 Nie dotyczy
(TSD)A ≤600/cm2 ≤1000/cm2 Nie dotyczy
Błąd układania ≤0,5% powierzchni ≤1% Powierzchnia Nie dotyczy



Zanieczyszczenie powierzchni metalem



(Al, Cr, Fe, Ni, Cu, Zn, Pb, Na, K, Ti, Ca, V, Mn) ≤1E11 cm-2

Średnica 150,0 mm +0 mm/-0,2 mm
Orientacja powierzchni Off-Axis:4°w kierunku <11-20>±0,5°
Podstawowa długość płaska 47,5 mm ± 1,5 mm
Drugorzędna długość płaska Brak drugiego mieszkania
Podstawowa orientacja płaska Równolegle do<11-20>±1°
Pomocnicza płaska orientacja Nie dotyczy
Dezorientacja ortogonalna ±5,0°
Wykończenie powierzchni C-Face: optyczna polska, Si-Face: CMP
Krawędź waflowa Fazowanie

Chropowatość powierzchni

(10 μm × 10 μm)

Si Twarz Ra≤0,20 nm; C Twarz Ra≤0,50 nm
GrubośćA 350,0 μm ± 25,0 μm
LTV(10mm×10mm)A ≤2μm ≤3μm
(TTV)A ≤6μm ≤10μm
(UKŁON)A ≤15μm ≤25μm ≤40μm
(Osnowa)A ≤25μm ≤40μm ≤60μm
Wióry / Wcięcia Brak Dozwolone ≥0,5 mm szerokości i głębokości Ilość 2 ≤1,0 mm Szerokość i głębokość

ZadrapaniaA

(Si Face, CS8520)

≤5 i skumulowana długość ≤0,5 × średnica płytki

≤5 i skumulowana długość ≤1,5 ​​× opłatek

Średnica

TUA (2mm * 2mm) ≥98% ≥95% Nie dotyczy
Pęknięcia Brak Dozwolone
Zanieczyszczenie Brak Dozwolone
Nieruchomość Klasa P-MOS Klasa P-SBD Klasa D
Wykluczenie krawędzi 3 mm

Uwaga: W przypadku elementów oznaczonych symbolem stosuje się wykluczenie krawędzi 3 mmA.
