Szczegóły Produktu:
|
| Nazwa produktu: | Wolnostojące podłoża GaN | Wymiary: | 10 x 10,5 mm² |
|---|---|---|---|
| Grubość: | 350 ±25µm | TTV: | ≤ 10µm |
| kokarda: | - 10µm ≤ ŁUK ≤ 10µm | Powierzchnia użytkowa: | > 90% (wyłączenie krawędzi) |
| Podkreślić: | 350 ± 25 μm Substraty GaN,10 x 10 |
||

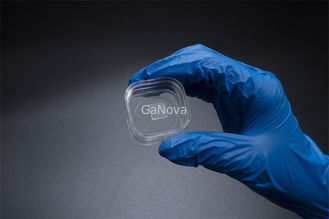

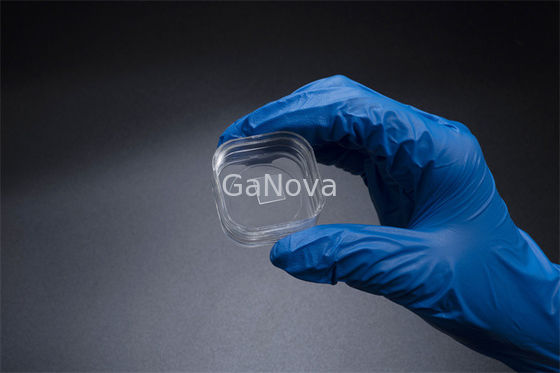

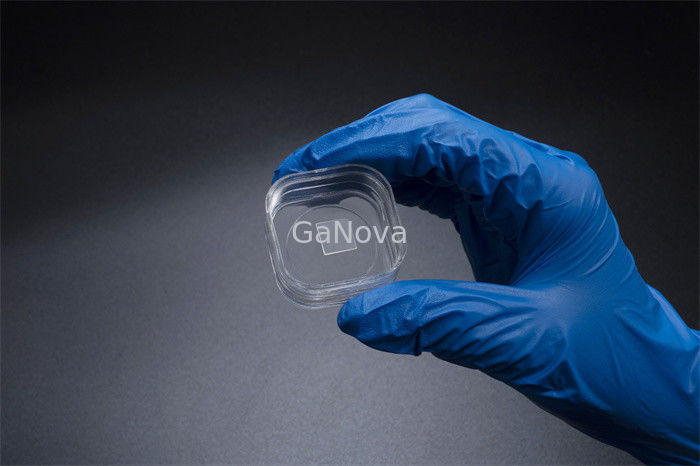

Powierzchnia czołowa C 10*10,5 mm² Niedomieszkowany wolnostojący monokrystaliczny substrat GaN typu n Rezystywność < 0,1 Ω·cm Urządzenie zasilające/laser
Przegląd
Podłoża GaN
Podłoża i płytki GaN (azotek galu) o wysokiej jakości (niska gęstość dyslokacji) i najlepszych cenach na rynku.
Najwyższej jakości wolnostojące podłoża krystaliczne GaN o niskiej gęstości dyslokacji (rzędu 105 /cm2) i jednolitą powierzchnię bez okresowych defektów.Te wysokiej jakości kryształy azotku galu mają powierzchnię użytkową ponad 90%.Opcje obejmują: typ N, typ P, półizolację, płaszczyznę C, płaszczyznę M, płaszczyznę A.Rozmiary do 2 cali średnicy.
Prowadzimy sprzedaż bezpośrednio z fabryki, dzięki czemu możemy zaoferować najlepsze ceny na rynku wysokiej jakości podłoży krystalicznych GaN.
| 10 x 10,5 mm2 Wolnostojące podłoża GaN | ||||
| Przedmiot | GaN-FS-CU-S10 | GaN-FS-CN-S10 | GaN-FS-C-SI-S10 |
Uwagi: |
| Wymiary | 10 x 10,5 mm2 | |||
| Grubość | 350 ±25 µm | |||
| Orientacja | Płaszczyzna C (0001) kąt odchylenia w kierunku osi M 0,35 ±0,15° | |||
| Typ przewodzenia | typu N | typu N | Półizolujące | |
| Rezystywność (300K) | < 0,1 Ω·cm | < 0,05 Ω·cm | > 106Ω·cm | |
| TTV | ≤ 10 µm | |||
| Ukłon | - 10 µm ≤ ŁUK ≤ 10 µm | |||
| Ga Chropowatość powierzchni twarzy | < 0,2 nm (polerowane) lub < 0,3 nm (polerowanie i obróbka powierzchni pod kątem epitaksji) |
|||
| N Chropowatość powierzchni czołowej | 0,5 ~ 1,5 μm opcja: 1~3 nm (dokładne szlifowanie);< 0,2 nm (polerowane) |
|||
| Gęstość dyslokacji | Od 1 x 105 do 3 x 106 cm-2 (w przeliczeniu na CL)* | |||
| Gęstość defektów makro | 0 cm-2 | |||
| Powierzchnia użytkowa | > 90% (wyłączenie krawędzi) | |||
| Pakiet | Pakowane w środowisku clean room klasy 100, w pojemniku 6 SZT, w atmosferze azotu | |||
*Normy krajowe Chin (GB/T32282-2015)
O nas
Specjalizujemy się w przetwarzaniu różnorodnych materiałów na płytki, podłoża i niestandardowe części ze szkła optycznego. Komponenty szeroko stosowane w elektronice, optyce, optoelektronice i wielu innych dziedzinach.Ściśle współpracujemy również z wieloma krajowymi i zamorskimi uniwersytetami, instytucjami badawczymi i firmami, dostarczając niestandardowe produkty i usługi dla ich projektów badawczo-rozwojowych.Naszą wizją jest utrzymywanie dobrych relacji współpracy ze wszystkimi naszymi klientami dzięki naszej dobrej reputacji.
Często zadawane pytania
P: Czy jesteś firmą handlową lub producentem?
Jesteśmy fabryką.
P: Jak długi jest czas dostawy?
Zwykle jest to 3-5 dni, jeśli towary są w magazynie.
lub jest to 7-10 dni, jeśli towarów nie ma w magazynie, jest to zależne od ilości.
P: Czy dostarczasz próbki?to jest darmowe czy dodatkowe?
Tak, możemy zaoferować próbkę za darmo, ale nie płacimy za fracht.
P: Jakie są twoje warunki płatności?
Płatność <= 5000 USD, 100% z góry.
Paymen >=5000USD, 80% T/T z góry, saldo przed wysyłką.
