Szczegóły Produktu:
|
| Nazwa produktu: | Płytka z azotku glinu | Średnica: | 25,4 ± 0,5 mm |
|---|---|---|---|
| Grubość: | 400±50μm | Forma Kryształu: | 2H |
| Politypia: | {0001}±0,5° | TUA: | ≥90% |
| Podkreślić: | 1-calowy wafel z azotku aluminium,pojedynczy kryształ AlN 400um,wafel z azotku aluminium klasy S |
||

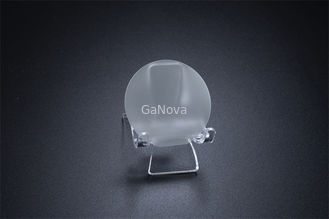

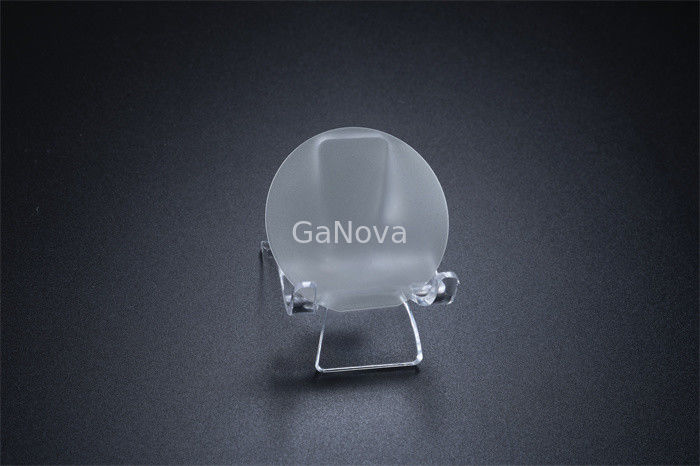

JDCD02-001-001 1-calowy pojedynczy kryształ AlN 400 ± 50 μm klasa S / P / R
Podłoże AlN jest jednym z najpopularniejszych podłoży ceramicznych, które charakteryzuje się doskonałą odpornością na ciepło, wysoką wytrzymałością mechaniczną, odpornością na ścieranie i niewielkimi stratami dielektrycznymi.Powierzchnia podłoża AlN jest dość gładka i mało porowata.Azotek glinu ma wyższą przewodność cieplną w porównaniu z podłożem z tlenku glinu, jest około 7 do 8 razy wyższy.Podłoże AlN jest doskonałym materiałem na opakowania elektroniczne.
| 1-calowy monokrystaliczny substrat z azotku glinu | |||
| Specyfikacje kryształów | Wartość parametru | ||
| Średnica (mm) | 25,4±0,5 | ||
| Grubość (μm) | 400±50 | ||
| Forma Kryształu | 2H | ||
| Politypia | {0001}±0,5° | ||
| Polerowanie powierzchni | Powierzchnia aluminiowa: polerowanie chemiczne (podwójne polerowanie można dostosować) | ||
| Chropowatość |
Al twarz: ≤0,5 nm N twarz (tył): ≤1,2 μm |
||
| wygląd | Okrągła krawędź pozycjonująca pas | ||
| Stopień jakości | Klasa S (Super) | Klasa P (produkcja) | Klasa R (badania) |
| HRXRD Szerokość w połowie wysokości @{0002}(sek. łuku) | ≤150 | ≤300 | ≤500 |
| HRXRD Szerokość w połowie wysokości @{10-12}(sek. łuku) | ≤100 | ≤200 | ≤400 |
| współczynnik absorpcji przy 265 nm (cm-1) | ≤50 | ≤70 | ≤100 |
| Wyłączenie krawędzi (mm) | 1 | 1 | 1 |
| Wcięcia | / | / | / |
| Frytki | / | / | ≤3 Łącznie ≤1,0 mm |
| TUA | ≥90% | ||
| Orientacja głównej krawędzi pozycjonującej | {10-10}±5,0° | ||
| Orientacja drugorzędnej powierzchni lokalizacyjnej |
Al face: Obróć zgodnie z ruchem wskazówek zegara w kierunku głównej krawędzi pozycjonującej 90° ± 5° Twarz N: Obróć w kierunku przeciwnym do ruchu wskazówek zegara w kierunku głównej krawędzi pozycjonującej 90° ± 5° |
||
| TTV(μm) | ≤30 | ||
| Osnowa (μm) | ≤30 | ||
| Łuk (μm) | ≤30 | ||
| Pęknięcia | Nie, gołym okiem, mocne światło | ||
| Zanieczyszczenie | Nie, gołym okiem, promieniowanie | ||
| Kodowanie laserowe | Powierzchnia N, równoległa do głównej krawędzi ustalającej | ||
| Pakiet | Pudełko na wafle monolityczne | ||
O nas
Specjalizujemy się w przetwarzaniu różnorodnych materiałów na płytki, podłoża i niestandardowe części ze szkła optycznego. Komponenty szeroko stosowane w elektronice, optyce, optoelektronice i wielu innych dziedzinach.Ściśle współpracujemy również z wieloma krajowymi i zamorskimi uniwersytetami, instytucjami badawczymi i firmami, dostarczając niestandardowe produkty i usługi dla ich projektów badawczo-rozwojowych.Naszą wizją jest utrzymywanie dobrych relacji współpracy ze wszystkimi naszymi klientami dzięki naszej dobrej reputacji.
Często zadawane pytania
P: Czy jesteś firmą handlową lub producentem?
Jesteśmy fabryką.
P: Jak długi jest czas dostawy?
Zwykle jest to 3-5 dni, jeśli towary są w magazynie.
lub jest to 7-10 dni, jeśli towarów nie ma w magazynie, jest to zależne od ilości.
P: Czy dostarczasz próbki?to jest darmowe czy dodatkowe?
Tak, możemy zaoferować próbkę za darmo, ale nie płacimy za fracht.
P: Jakie są twoje warunki płatności?
Płatność <= 5000 USD, 100% z góry.
Paymen >=5000USD, 80% T/T z góry, saldo przed wysyłką.
