Szczegóły Produktu:
|
| Forma Kryształu: | 4 godz | Nazwa produktu: | Specyfikacja podłoża z węglika krzemu (SiC) o średnicy 2 cali |
|---|---|---|---|
| Średnica: | 50,8 mm ± 0,38 mm | Podstawowa orientacja płaska: | {10-10}±5,0° |
| Podstawowa długość płaska: | 47,5 mm ± 1,5 mm | Pomocnicza płaska orientacja: | Silikon skierowany do góry: 90°CW. od poziomu podstawowego ±5,0° |
| Gęstość mikropipe: | ≤5cm-² | Grubość: | 260 μm ± 25 μm |
| Podkreślić: | 2-calowy substrat SiC,wymagająca energoelektronika 2-calowy wafel,substrat SiC 350um |
||
Poziom P 2-calowe podłoże SiC 4H-N/SI<0001>260μm±25μm Dla wymagających energoelektroniki
JDCD03-001-001 2-calowe podłoże SiC P-level 4H-N/SI<0001>260μm±25μm dla urządzeń zasilających i urządzeń mikrofalowych
Przegląd
Wysoka jakość kryształów dla wymagających energoelektroniki
Wraz z rozwojem rynków transportowych, energetycznych i przemysłowych zapotrzebowanie na niezawodne, wysokowydajne energoelektroniki stale rośnie.Aby zaspokoić zapotrzebowanie na lepszą wydajność półprzewodników, producenci urządzeń poszukują materiałów półprzewodnikowych o szerokim paśmie wzbronionym, takich jak nasze portfolio płytek 4H SiC Prime Grade z węglika krzemu (SiC) typu 4H typu n.
| Specyfikacja podłoża z węglika krzemu (SiC) o średnicy 2 cali | ||
| Stopień | Klasa produkcyjna (klasa P) | |
| dimetr | 50,8 mm ± 0,38 mm | |
| Grubość | 260 μm ± 25 μm | |
| Orientacja opłatka | Na osi: <0001>±0,5° dla 4H-N/4H-SI, Poza osią: 4,0° w kierunku <1120 > ±0,5° dla 4H-N/4H-SI | |
| Gęstość mikrorurki | ≤5 cm-² | |
| Oporność | 4H-N | 0,015 ~ 0,028 Ω · cm |
| 4H-SI | >1E5Ω·cm | |
| Podstawowa orientacja płaska | {10-10}±5,0° | |
| Podstawowa długość płaska | 15,9 mm±1,7 mm | |
| Podstawowa długość płaska | 8,0 mm±1,7 mm | |
| Pomocnicza płaska orientacja | Silikon skierowany do góry: 90°CW.od poziomu podstawowego ±5,0° | |
| Wykluczenie krawędzi | 1 mm | |
| TTV/Łuk/Osnowa | ≤15μm/≤25μm/≤25μm | |
| Chropowatość | Silikonowa twarz | CMP Ra≤0,5 nm |
| Karbonowa twarz | Polski Ra≤1,0nm | |
| Pęknięcia krawędzi przez światło o wysokiej intensywności | Nic | |
| Płytki Sześciokątne Przez Światło Wysokiej Intensywności | Powierzchnia skumulowana ≤1% | |
| Obszary wielotypowe przez światło o wysokiej intensywności | Nic | |
| Zarysowania powierzchni krzemu przez światło o dużej intensywności | 3 zadrapania na łączną długość 1 x średnicy płytki | |
| Odpryski krawędzi Wysokie Według intensywności Światło światła | Nic | |
| Zanieczyszczenie powierzchni krzemu o dużej intensywności | Nic | |

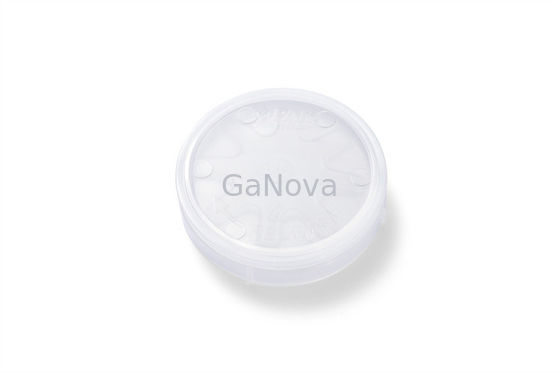

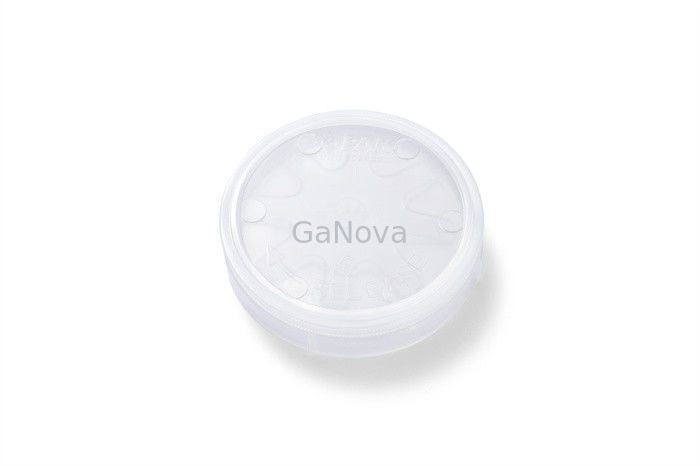

| Opakowania | Kaseta z wieloma waflami lub pojedynczy pojemnik na wafle | |
Uwaga: W przypadku elementów oznaczonych symbolem stosuje się wykluczenie krawędzi 3 mmA.
O nas
Specjalizujemy się w przetwarzaniu różnorodnych materiałów na płytki, podłoża i niestandardowe części ze szkła optycznego. Komponenty szeroko stosowane w elektronice, optyce, optoelektronice i wielu innych dziedzinach.Ściśle współpracujemy również z wieloma krajowymi i zamorskimi uniwersytetami, instytucjami badawczymi i firmami, dostarczając niestandardowe produkty i usługi dla ich projektów badawczo-rozwojowych.Naszą wizją jest utrzymywanie dobrych relacji współpracy ze wszystkimi naszymi klientami dzięki naszej dobrej reputacji.
Często zadawane pytania
P: Czy jesteś firmą handlową lub producentem?
Jesteśmy fabryką.
P: Jak długi jest czas dostawy?
Zwykle jest to 3-5 dni, jeśli towary są w magazynie.
lub jest to 7-10 dni, jeśli towarów nie ma w magazynie, jest to zależne od ilości.
P: Czy dostarczasz próbki?to jest darmowe czy dodatkowe?
Tak, możemy zaoferować próbkę za darmo, ale nie płacimy za fracht.
P: Jakie są twoje warunki płatności?
Płatność <= 5000 USD, 100% z góry.
Paymen >=5000USD, 80% T/T z góry, saldo przed wysyłką.
