Brak wtórnego płaskiego podłoża SiC 150,0 mm 47,5 mm

Brak wtórnego płaskiego podłoża SiC 150,0 mm 47,5 mm
Brak wtórnego płaskiego podłoża SiC 150,0 mm 47,5 mm

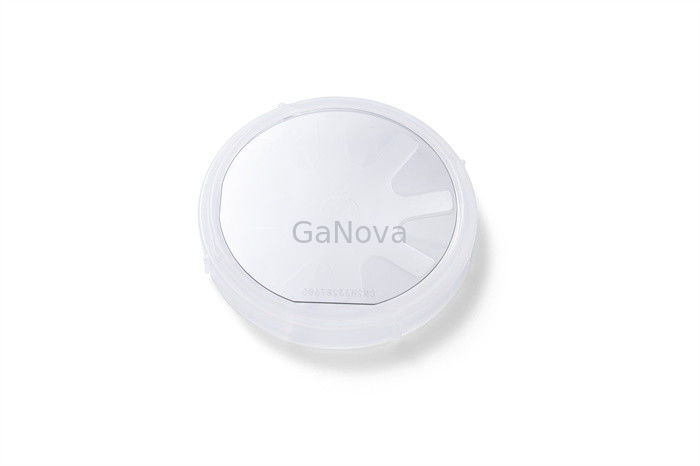

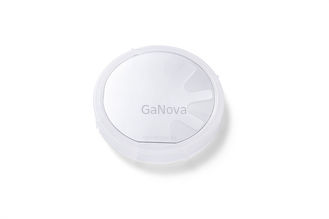

Duży Obraz :  Brak wtórnego płaskiego podłoża SiC 150,0 mm 47,5 mm

Szczegóły Produktu:
Miejsce pochodzenia: Suzhou Chiny
Nazwa handlowa: GaNova
Orzecznictwo: UKAS/ISO9001:2015
Zapłata:
Szczegóły pakowania: Pakowanie próżniowe w środowisku clean room klasy 10000, w kasetach po 25 sztuk lub pojedynczych poj
Czas dostawy: 3-4 dni tygodnia
Zasady płatności: T/T

Brak wtórnego płaskiego podłoża SiC 150,0 mm 47,5 mm

Opis
Forma Kryształu: 4 godz Nazwa produktu: Wafel epitaksjalny Sic
Średnica: 150,0 mm +0 mm/-0,2 mm Orientacja powierzchni: Poza osią: 4° w kierunku<11-20>±0,5°
Podstawowa długość płaska: 47,5 mm ± 1,5 mm Drugorzędna długość płaska: Brak drugiego mieszkania
Dezorientacja ortogonalna: ±5,0° Grubość: 350,0 μm ± 25,0 μm
Podkreślić:

Brak wtórnego płaskiego podłoża SiC

,

płytki półprzewodnikowej 47

,

5 mm

Podłoże SiC o grubości 2 cali 150,0 mm +0 mm/-0,2 mm 47,5 mm ± 1,5 mm Brak dodatkowego płaskiego

JDCD03-001-001 2-calowe podłoże SiC P-level 4H-N/SI<0001>260μm±25μm dla urządzeń zasilających i urządzeń mikrofalowych



Przegląd

Nasze nieustanne skupienie się na ciągłym ulepszaniu jakości materiałów i zwiększaniu średnic podłoża bezpośrednio przynosi korzyści naszym klientom i partnerom, poprawiając ich wydajność, obniżając koszty i umożliwiając im produkcję nowych generacji urządzeń zdolnych do jeszcze wyższej wydajności.





Nieruchomość

Klasa P-MOS Klasa P-SBD Klasa D
Forma Kryształu 4H
Politypia Brak Dozwolone Powierzchnia ≤5%
(MPD)A ≤0,2 /cm2 ≤0,5 /cm2 ≤5 /cm2
Płyty sześciokątne Brak Dozwolone Powierzchnia ≤5%
Sześciokątny polikryształ Brak Dozwolone
InkluzjeA Powierzchnia ≤0,05% Powierzchnia ≤0,05% Nie dotyczy
Oporność 0,015Ω•cm—0,025Ω•cm 0,015Ω•cm—0,025Ω•cm 0,014Ω•cm—0,028Ω•cm
(EPD)A ≤4000/cm2 ≤8000/cm2 Nie dotyczy
(PRZETRZĄSAĆ)A ≤3000/cm2 ≤6000/cm2 Nie dotyczy
(BPD)A ≤1000/cm2 ≤2000/cm2 Nie dotyczy
(TSD)A ≤600/cm2 ≤1000/cm2 Nie dotyczy
Błąd układania ≤0,5% powierzchni ≤1% Powierzchnia Nie dotyczy



Zanieczyszczenie powierzchni metalem



(Al, Cr, Fe, Ni, Cu, Zn, Pb, Na, K, Ti, Ca, V, Mn) ≤1E11 cm-2

Średnica 150,0 mm +0 mm/-0,2 mm
Orientacja powierzchni Off-Axis:4°w kierunku <11-20>±0,5°
Podstawowa długość płaska 47,5 mm ± 1,5 mm
Drugorzędna długość płaska Brak drugiego mieszkania
Podstawowa orientacja płaska Równolegle do<11-20>±1°
Pomocnicza płaska orientacja Nie dotyczy
Dezorientacja ortogonalna ±5,0°
Wykończenie powierzchni C-Face: optyczna polska, Si-Face: CMP
Krawędź waflowa Fazowanie

Chropowatość powierzchni

(10 μm × 10 μm)

Si Twarz Ra≤0,20 nm; C Twarz Ra≤0,50 nm
GrubośćA 350,0 μm ± 25,0 μm
LTV(10mm×10mm)A ≤2μm ≤3μm
(TTV)A ≤6μm ≤10μm
(UKŁON)A ≤15μm ≤25μm ≤40μm
(Osnowa)A ≤25μm ≤40μm ≤60μm
Wióry / Wcięcia Brak Dozwolone ≥0,5 mm szerokości i głębokości Ilość 2 ≤1,0 mm Szerokość i głębokość

ZadrapaniaA

(Si Face, CS8520)

≤5 i skumulowana długość ≤0,5 × średnica płytki

≤5 i skumulowana długość ≤1,5 ​​× opłatek

Średnica

TUA (2mm * 2mm) ≥98% ≥95% Nie dotyczy
Pęknięcia Brak Dozwolone
Zanieczyszczenie Brak Dozwolone
Nieruchomość Klasa P-MOS Klasa P-SBD Klasa D
Wykluczenie krawędzi 3 mm

Uwaga: W przypadku elementów oznaczonych symbolem stosuje się wykluczenie krawędzi 3 mmA.
