Szczegóły Produktu:
|
| Wymiary: | 2 cale/4 cale | Grubość buforu AlGaN: | 600 mil morskich |
|---|---|---|---|
| Laser Longueur d’onde: | 455±10 nm | Struktura podłoża: | 20nmP++GaN/60nmP-GaN/30nmP-AlGaN/5nmGaN-QB/3nmInGaN-QW/2800nmN-GaN/800nmNiedomieszkowany GaN/600nmAl |
| Nazwa produktu: | Płytka epitaksjalna GaN | Cechy: | 2-4-calowy niebieski GaN LED na krzemie |
| Podkreślić: | 600nm GaN na płytce krzemowej,2 cali GaN na płytce krzemowej |
||

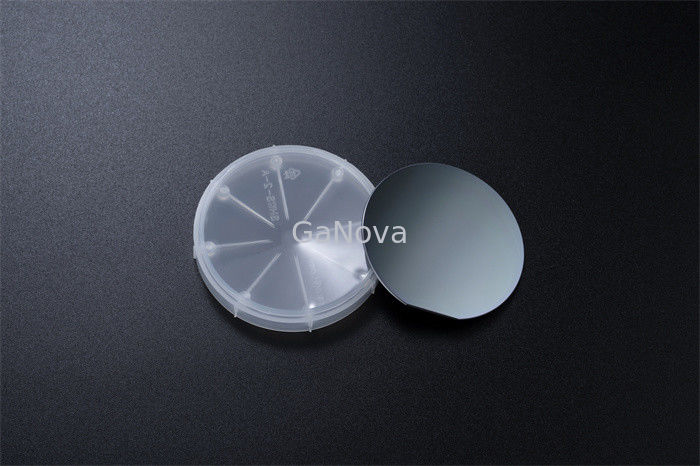

2-calowy niebieski GaN LED na płytce krzemowej
Istnieją trzy główne podłoża, które są używane z GaN - węglik krzemu (SiC), krzem (Si) i diament.GaN na SiC jest najbardziej powszechnym z tych trzech i był używany w różnych zastosowaniach w wojsku oraz w aplikacjach infrastruktury bezprzewodowej dużej mocy.GaN na Si jest nowszym podłożem, którego wydajność nie jest tak dobra jak SiC, ale jest bardziej ekonomiczny.GaN na diamencie ma najlepsze wyniki, jednak ponieważ jest nowy i stosunkowo drogi, zastosowania, w których był używany, są ograniczone.
| 2-4-calowy niebieski GaN LED na krzemie | ||||||||||
|
Przedmiot Podłoża Si(111)(1500μm) |
AIN | Bufor AlGaN | Niedomieszkowany GaN | N-GaN | MQW (7 par) | P-AlGaN | P-GaN |
P++GaN
|
||
| InGaN-QW | GaN-QB | |||||||||
| Wymiar | 2 cale/4 cale | |||||||||
| Grubość | 330nm | 600 nm | 800nm | 2800 nm | 3nm | 5nm | 30 nm | 60nm | 20 nm | |
| Kompozycja | Glin% | / | sklasyfikowany w dół | / | / | / | / | 15% | / | / |
| W% | / | / | / | / | 15% | / | / | / | / | |
| Doping | [Si] | / | / | / | 8.0E+18 | / | 2.0E+17 | / | / | / |
| [Mg] | / | / | / | / | / | / | 1,0E+20 | 3.0E+19 | 2.0E+20 | |
| Laser Longueur d'onde | 455±10 nm | |||||||||
| Struktura podłoża | 20nmP++GaN/60nmP-GaN/30nmP-AlGaN/5nmGaN-QB/3nmInGaN-QW/2800nmN-GaN/800nmNiedomieszkowany GaN/600nmAlGaN bufor/330nmAIN/Si(111)podłoża(1500μm) | |||||||||
| Pakiet | Pakowane w pomieszczeniu czystym klasy 100, w pojemniku 25szt., w atmosferze azotu | |||||||||
O nas
Specjalizujemy się w przetwarzaniu różnorodnych materiałów na płytki, podłoża i niestandardowe części ze szkła optycznego. Komponenty szeroko stosowane w elektronice, optyce, optoelektronice i wielu innych dziedzinach.Ściśle współpracujemy również z wieloma krajowymi i zamorskimi uniwersytetami, instytucjami badawczymi i firmami, dostarczając niestandardowe produkty i usługi dla ich projektów badawczo-rozwojowych.Naszą wizją jest utrzymywanie dobrych relacji współpracy ze wszystkimi naszymi klientami dzięki naszej dobrej reputacji.
Często zadawane pytania
P: Czy jesteś firmą handlową lub producentem?
Jesteśmy fabryką.
P: Jak długi jest czas dostawy?
Zwykle jest to 3-5 dni, jeśli towary są w magazynie.
lub jest to 7-10 dni, jeśli towarów nie ma w magazynie, jest to zależne od ilości.
P: Czy dostarczasz próbki?to jest darmowe czy dodatkowe?
Tak, możemy zaoferować próbkę za darmo, ale nie płacimy za fracht.
P: Jakie są twoje warunki płatności?
Płatność <= 5000 USD, 100% z góry.
Paymen >=5000USD, 80% T/T z góry, saldo przed wysyłką.
