2 cali zielona dioda LED GaN na płytce krzemowej wymiar 520±10nm

Name: 2 cali zielona dioda LED GaN na płytce krzemowej wymiar 520±10nm
Brand: Shanghai GaNova Electronic Information Co., Ltd.
SKU: JDWY03-002-016
Price: 1,000.00 USD
Availability: InStock

Wszystkie produkty

Płytka epitaksjalna GaN
(65)

Wafel epitaksjalny Sic
(39)

Wafel GaAs Epi
(15)

Podłoża diamentowe CVD
(15)

System szybkiego wyżarzania termicznego
(2)

Tester czujnika efektu Halla
(3)

Płytka z azotku glinu
(21)

Układ diody laserowej
(10)

Kryształ węglika krzemu
(12)

Wafel Ga2O3
(13)

Wafel silikonowy
(26)

Szafirowy Opłatek
(19)

Wzorzyste podłoża szafirowe
(10)

Uchwyt na wafle owe
(1)

Maszyna do krojenia wafli
(5)

Najlepsze produkty

Podłoże pojedynczego kryształu GaN

Niedomieszkowana płytka epitaksjalna z GaN

Podłoże GaN na powierzchni czołowej C

Orzecznictwo

Chiny Shanghai GaNova Electronic Information Co., Ltd. Certyfikaty

Im Online Czat teraz

2 cali zielona dioda LED GaN na płytce krzemowej wymiar 520±10nm

Duży Obraz : 2 cali zielona dioda LED GaN na płytce krzemowej wymiar 520±10nm

Szczegóły Produktu:

Miejsce pochodzenia:	Suzhou Chiny
Nazwa handlowa:	GaNova
Orzecznictwo:	UKAS/ISO9001:2015
Numer modelu:	JDWY03-002-016

Zapłata:

Szczegóły pakowania:	Pakowanie próżniowe w środowisku clean room klasy 10000, w kasetach po 6 sztuk lub pojedynczych poje
Czas dostawy:	3-4 dni tygodnia
Zasady płatności:	T/T
Możliwość Supply:	10000 SZTUK / miesiąc

Kontakt

2 cali zielona dioda LED GaN na płytce krzemowej wymiar 520±10nm

Opis

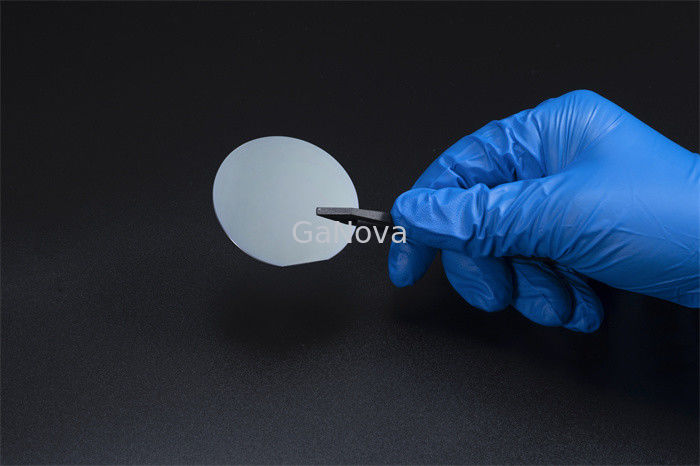

Nazwa produktu:	GaN z zieloną diodą LED na płytce krzemowej	Rozmiar:	2 cale 4 cale
Struktura podłoża:	20nm warstwa kontaktowa/145nmpGaN/35nmAlGaN/~10nmGaN-QB/~3Si(111)podłoża	Wymiar:	520±10nm
Pakiet:	Pakowane w pomieszczeniu czystym klasy 100, w pojemniku 25szt., w atmosferze azotu	Marka:	GaNova
Podkreślić:	2 cali GaN na płytce krzemowej , Zielony GaN LED na płytce krzemowej , 520nm GaN na płytce krzemowej

2-calowy zielony GaN LED na płytce krzemowej

Przegląd

Azotek galu (GaN) tworzy innowacyjną zmianę w całym świecie energoelektroniki.Od dziesięcioleci krzemowe tranzystory MOSFET (tranzystory polowe półprzewodnikowe z tlenkiem metalu) są integralną częścią współczesnego świata, który pomaga przekształcać energię w energię.

Generatywne sieci kontradyktoryjne (GAN) to architektury algorytmiczne, które wykorzystują dwie sieci neuronowe, ustawiając jedną przeciw drugiej (a więc „przeciwstawną”) w celu generowania nowych, syntetycznych instancji danych, które mogą uchodzić za rzeczywiste dane.Są szeroko stosowane w generowaniu obrazu, generowaniu wideo i generowaniu głosu.

2-4-calowy zielony GaN LED na krzemie
Pozycja podłoża Si(111).		Bufor Al(Ga)N	uGaN	nGaN	MQW (1-3 pary)		AlGaN	pGaN	Warstwa kontaktowa
					InGaN-QW	GaN-QB
Wymiary		2 cale, 4 cale
		520±10nm
Grubość		800nm	1000 nm	3000 nm	~3 nm	~10 nm	35nm	145nm	20 nm
Kompozycja	Glin%	/	/	/	/	/	~15	/	/
	W%	/	/	/	~25	/	/	/	/
Doping	[Si]	/	/	8.0E+18	/	2.0E+17	/	/	/
	[Mg]	/	/	/	/	/	1,0E+20	3.0E+19	2.0E+20
Struktura podłoża		20nm warstwa kontaktowa/145nmpGaN/35nmAlGaN/~10nmGaN-QB/~3Si(111)podłoża
Pakiet		Pakowane w pomieszczeniu czystym klasy 100, w pojemniku 25szt., w atmosferze azotu
