Szczegóły Produktu:
|
| Wymiary: | 100 ± 0,2 mm | Nazwa produktu: | 4-calowe podłoża GaN/Sapphire domieszkowane Mg |
|---|---|---|---|
| Typ przewodzenia: | typu P | Koncentracja nośników: | > 1 x 10¹⁷cm⁻³ (stężenie domieszkowania p+GaN ≥ 5 x 10¹⁹cm⁻³) |
| Rezystywność (300K): | < 10Ω·cm | Mobilność: | 国产真人孕妇作爱免费视频_国产免费午夜福利片在线试看_日产一线二线三线_人人妻人人澡人人爽人人精品蜜臀 |
| Podkreślić: | LED Laser Pin Epitaksial Wafer |
||

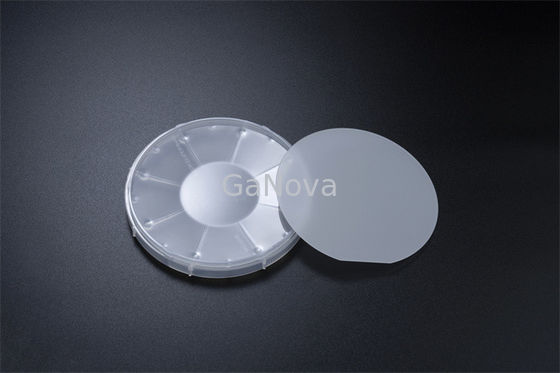

4-calowy GaN domieszkowany Mg typu P na płytce szafirowej Rezystywność SSP ~ 10Ω cm LED, laser, płytka epitaksjalna PIN
Właściwości elektryczne GaN domieszkowanego Mg typu p są badane za pomocą pomiarów efektu Halla w zmiennej temperaturze.Próbki z zakresem stężeń domieszkowania Mg przygotowano przez metaloorganiczne chemiczne osadzanie w fazie gazowej.
Obserwuje się szereg zjawisk, gdy gęstość domieszki wzrasta do wysokich wartości zwykle stosowanych w urządzeniach: efektywna głębokość energii akceptora spada ze 190 do 112 meV, przewodzenie zanieczyszczeń w niskiej temperaturze staje się bardziej widoczne, współczynnik kompensacji wzrasta, a ruchliwość pasma walencyjnego gwałtownie spada.
| 4-calowe podłoża GaN/Sapphire domieszkowane Mg | ||
| Przedmiot | GaN-TCP-C100 |
|
| Wymiary | 100 ± 0,2 mm | |
| Grubość/Grubość STD | 4,5 ± 0,5 μm / < 3% | |
| Orientacja | Płaszczyzna C (0001) odchylona od kąta w kierunku osi A 0,2 ± 0,1 ° | |
| Płaska orientacja GaN | (1-100) 0 ± 0,2°, 30 ± 1 mm | |
| Typ przewodzenia | typu P | |
| Rezystywność (300K) | < 10 Ω·cm | |
| Koncentracja nośników | > 1x1017cm-3(stężenie dopingu p+GaN ≥ 5x1019cm-3) | |
| Mobilność | > 5 cm2/Vs | |
| * XRD FWHM | (0002) < 300arcsec,(10-12) < 400arcsec | |
| Struktura |
~ 0,5 μm str+GaN/~ 1,5 μm str-GaN / ~ 2,5 μm uGaN /~ 25 nm uGaN bufor/430 ± 25 μm szafir |
|
| Orientacja szafiru | Płaszczyzna C (0001) kąt odchylenia w kierunku osi M 0,2 ± 0,1 ° | |
| Orientacja płaska z szafiru | (11-20) 0 ± 0,2°, 30 ± 1 mm | |
| Szafirowy polski | Jednostronnie polerowane (SSP) / Dwustronnie polerowane (DSP) | |
| Powierzchnia użytkowa | > 90% (wykluczenie defektów krawędzi i makro) | |
| Pakiet |
Pakowane w pomieszczeniu czystym w pojemniki: pudełko waflowe pojedyncze (< 3 SZT) lub kasetowe (≥ 3 SZT) |
|
O nas
Specjalizujemy się w przetwarzaniu różnorodnych materiałów na płytki, podłoża i niestandardowe części ze szkła optycznego. Komponenty szeroko stosowane w elektronice, optyce, optoelektronice i wielu innych dziedzinach.Ściśle współpracujemy również z wieloma krajowymi i zamorskimi uniwersytetami, instytucjami badawczymi i firmami, dostarczając niestandardowe produkty i usługi dla ich projektów badawczo-rozwojowych.Naszą wizją jest utrzymywanie dobrych relacji współpracy ze wszystkimi naszymi klientami dzięki naszej dobrej reputacji.
Często zadawane pytania
P: Czy jesteś firmą handlową lub producentem?
Jesteśmy fabryką.
P: Jak długi jest czas dostawy?
Zwykle jest to 3-5 dni, jeśli towary są w magazynie.
lub jest to 7-10 dni, jeśli towarów nie ma w magazynie, jest to zależne od ilości.
P: Czy dostarczasz próbki?to jest darmowe czy dodatkowe?
Tak, możemy zaoferować próbkę za darmo, ale nie płacimy za fracht.
P: Jakie są twoje warunki płatności?
Płatność <= 5000 USD, 100% z góry.
Paymen >=5000USD, 80% T/T z góry, saldo przed wysyłką.
