Podłoże pojedynczego kryształu GaN

Duży Obraz : Podłoże pojedynczego kryształu GaN

Szczegóły Produktu:

Miejsce pochodzenia:	Suzhou Chiny
Nazwa handlowa:	GaNova
Orzecznictwo:	UKAS/ISO9001:2015
Numer modelu:	JDCD01-001-020

Zapłata:

Szczegóły pakowania:	Pakowanie próżniowe w środowisku clean room klasy 10000, w kasetach po 6 sztuk lub pojedynczych poje
Czas dostawy:	3-4 dni tygodnia
Zasady płatności:	T/T
Możliwość Supply:	10000 SZTUK / miesiąc

Kontakt

Podłoże pojedynczego kryształu GaN

Opis

Nazwa produktu:	2-calowe wolnostojące podłoża N-GaN	Wymiary:	50,0 ±0,3 mm
Grubość:	400 ± 30μm	Orientacja płaska:	(1-100) ±0,1˚, 12,5 ±1 mm
TTV:	≤ 10µm	kokarda:	≤ 20μm
Podkreślić:	Podłoże monokrystaliczne GaN , płytka gan epi 400um , podłoże monokrystaliczne UKAS

2-calowa powierzchnia C z domieszką Si, wolnostojące podłoże monokrystaliczne GaN typu n Rezystywność < 0,05 Ω·cm Urządzenie zasilające/płytka laserowa

Przegląd
Jedną z kluczowych metod stosowanych do wytwarzania tych urządzeń jest lekkie domieszkowanie GaN typu n przy niskim stężeniu resztkowych zanieczyszczeń rzędu 1015 cm-3 lub mniej.Pomimo intensywnych wysiłków badawczych wydajność urządzeń zasilających opartych na GaN pozostaje niewystarczająca z powodu niedojrzałego procesu wzrostu epitaksjalnego.

2-calowe wolnostojące podłoża N-GaN
	Poziom produkcji (P)			RmiSuchoH(R)	Atrapa(D)	Notatka: (1) 5 punktów: kąty błędnego cięcia w 5 pozycjach wynoszą 0,55 ± 0,15^o (2) 3 punkty: kąty błędnego cięcia pozycji (2, 4, 5) wynoszą 0,55 ±0,15^o (3) Powierzchnia użytkowa: wykluczenie peryferii i makrodefektów (dziur)
	P+	P	P-
Przedmiot	GaN-FS-CN-C50-SSP
Wymiary	50,0 ±0,3 mm
Grubość	400 ± 30 μm
Orientacja płaska	(1-100) ±0,1^o_,12,5 ± 1 mm
TTV	≤ 15 μm
UKŁON	≤ 20 μm
Rezystywność (300K)	≤ 0,02 Ω·cm dla typu N (domieszkowany Si)
Chropowatość powierzchni Ga	≤ 0,3 nm (polerowanie i obróbka powierzchni pod epitaksję)
Chropowatość powierzchni czołowej N	0,5 ~ 1,5 μm (jednostronnie polerowany)
Płaszczyzna C (0001) poza kątem w kierunku osi M (kąty błędnego cięcia)	0,55 ± 0,1^o (5 punktów)	0,55 ± 0,15^o (5 punktów)		0,55 ± 0,15^o (3 punkty)
Gęstość dyslokacji gwintu	≤ 7,5 x 10⁵cm^-2	≤ 3 x 10⁶cm^-2
Liczba i maksymalny rozmiar otworów w Ф47 mm w środku	0		≤ 3 przy 1000 μm	≤ 12 przy 1500 μm	≤ 20 przy 3000 μm
Powierzchnia użytkowa	> 90%			>80%	>70%

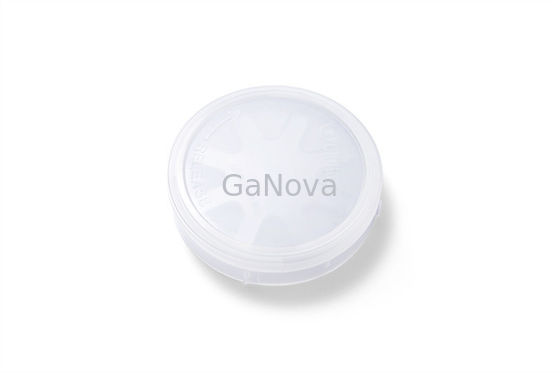

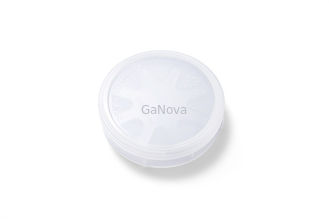

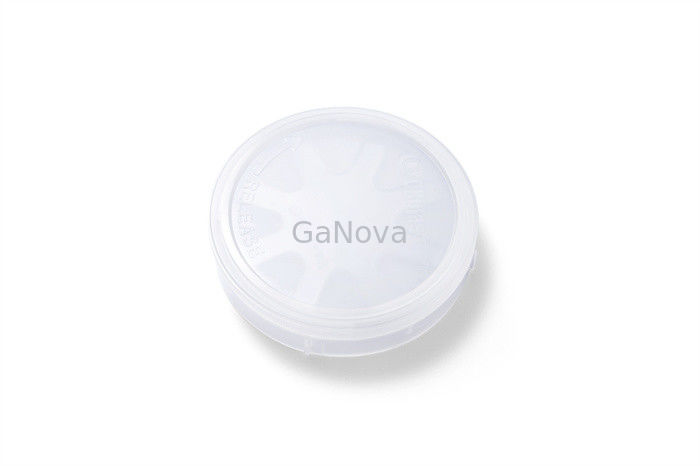

Pakiet	Pakowane w pomieszczeniu czystym w pojedynczym pojemniku na wafle

O nas

Specjalizujemy się w przetwarzaniu różnorodnych materiałów na płytki, podłoża i niestandardowe części ze szkła optycznego. Komponenty szeroko stosowane w elektronice, optyce, optoelektronice i wielu innych dziedzinach.Ściśle współpracujemy również z wieloma krajowymi i zamorskimi uniwersytetami, instytucjami badawczymi i firmami, dostarczając niestandardowe produkty i usługi dla ich projektów badawczo-rozwojowych.Naszą wizją jest utrzymywanie dobrych relacji współpracy ze wszystkimi naszymi klientami dzięki naszej dobrej reputacji.

Często zadawane pytania

P: Czy jesteś firmą handlową lub producentem?
Jesteśmy fabryką.
P: Jak długi jest czas dostawy?
Zwykle jest to 3-5 dni, jeśli towary są w magazynie.
lub jest to 7-10 dni, jeśli towarów nie ma w magazynie, jest to zależne od ilości.
P: Czy dostarczasz próbki?to jest darmowe czy dodatkowe?
Tak, możemy zaoferować próbkę za darmo, ale nie płacimy za fracht.
P: Jakie są twoje warunki płatności?
Płatność <= 5000 USD, 100% z góry.
Paymen >=5000USD, 80% T/T z góry, saldo przed wysyłką.
