Szczegóły Produktu:
|
| Nazwa produktu: | 2-calowe wolnostojące podłoża N-GaN | kokarda: | ≤ 20μm |
|---|---|---|---|
| Orientacja płaska: | (1-100) ±0,1˚, 12,5 ±1 mm | Wymiary: | 50,0 ±0,3 mm |
| Grubość: | 400 ± 30μm | TTV: | ≤ 15µm |
| Podkreślić: | 2-calowy wafel GaN Epi,wafel monokrystaliczny 370um,wafel GaN Epi 430um |
||
Grubość 400 ± 30 μm 2-calowe wolnostojące podłoża N-GaN Wymiary 50,0 ±0,3 mm
2-calowa powierzchnia C z domieszką Si, wolnostojące podłoże monokrystaliczne GaN typu n Rezystywność < 0,05 Ω·cm Urządzenie zasilające/płytka laserowa
Przegląd
Najbardziej powszechna metoda, metaloorganiczne chemiczne osadzanie z fazy gazowej (MOCVD), z natury prowadzi do GaN, który jest zanieczyszczony atomami węgla, tlenu i krzemu pochodzącymi z metaloorganicznych prekursorów, susceptorów i ścian reaktora.Stopień zanieczyszczenia w złożony sposób zależy od warunków wzrostu, w tym temperatury wzrostu, stosunku III/V, natężenia przepływu gazu i ciśnienia w reaktorze.
| 2-calowe wolnostojące podłoża N-GaN | ||||||
|
Poziom produkcji (P) |
RmiSuchoH(R) |
Atrapa(D) |
Notatka: (1) 5 punktów: kąty błędnego cięcia w 5 pozycjach wynoszą 0,55 ± 0,15o (2) 3 punkty: kąty błędnego cięcia pozycji (2, 4, 5) wynoszą 0,55 ±0,15o (3) Powierzchnia użytkowa: wykluczenie peryferii i makrodefektów (dziur) |
|||
| P+ | P | P- | ||||
| Przedmiot | GaN-FS-CN-C50-SSP | |||||
| Wymiary | 50,0 ±0,3 mm | |||||
| Grubość | 400 ± 30 μm | |||||
| Orientacja płaska | (1-100) ±0,1o,12,5 ± 1 mm | |||||
| TTV | ≤ 15 μm | |||||
| UKŁON | ≤ 20 μm | |||||
| Rezystywność (300K) | ≤ 0,02 Ω·cm dla typu N (domieszkowany Si) | |||||
| Chropowatość powierzchni Ga | <0,3 nm (polerowanie i obróbka powierzchni pod epitaksję) | |||||
| Chropowatość powierzchni czołowej N | 0,5 ~ 1,5 μm (jednostronnie polerowany) | |||||
| Płaszczyzna C (0001) poza kątem w kierunku osi M (kąty błędnego cięcia) |
0,55 ± 0,1o (5 punktów) |
0,55 ± 0,15o (5 punktów) |
0,55 ± 0,15o (3 punkty) |
|||
| Gęstość dyslokacji gwintu | ≤ 7,5 x 105cm-2 | ≤ 3 x 106cm-2 | ||||
| Liczba i maksymalny rozmiar otworów w Ф47 mm w środku | 0 | ≤ 3 przy 1000 μm | ≤ 12 przy 1500 μm | ≤ 20 przy 3000 μm | ||
| Powierzchnia użytkowa | > 90% | >80% | >70% | |||

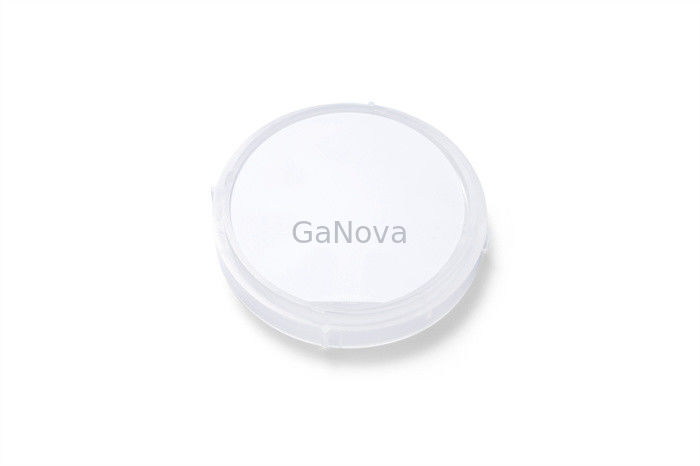

| Pakiet | Pakowane w pomieszczeniu czystym w pojedynczym pojemniku na wafle | |||||
