Szczegóły Produktu:
|
| Nazwa produktu: | 2-calowe wolnostojące podłoża N-GaN | Wymiary: | 50,0 ±0,3 mm |
|---|---|---|---|
| Przedmiot: | GaN-FS-CN-C50-SSP | Grubość: | 400 ± 30μm |
| Chropowatość powierzchni czołowej N: | 0,5 ~ 1,5 μm (jednostronnie polerowany) | Orientacja płaska: | (1-100) ±0,1˚, 12,5 ±1 mm |
| Podkreślić: | Wolnostojące podłoża GaN,jednostronnie polerowany wafel epitaksjalny,podłoża N GaN |
||

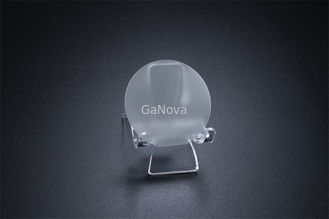

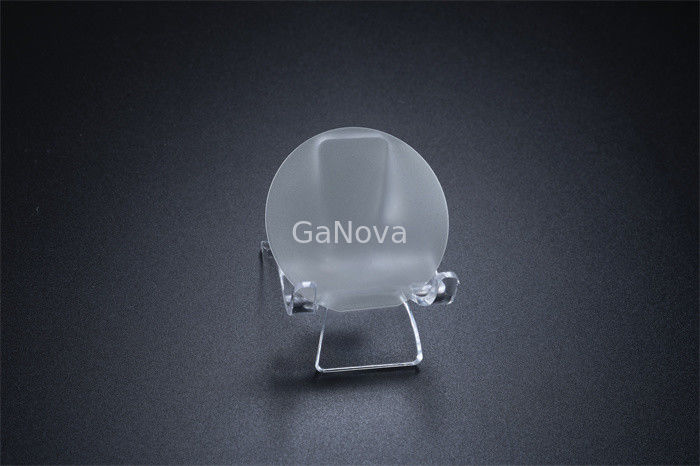

2-calowe wolnostojące podłoża N-GaN N Chropowatość powierzchni czołowej 0,5 ~ 1,5 μm (jednostronnie polerowana)
2-calowa powierzchnia C z domieszką Si, wolnostojące podłoże monokrystaliczne GaN typu n Rezystywność < 0,05 Ω·cm Urządzenie zasilające/płytka laserowa
Przegląd
Te płytki GaN służą do wytwarzania niespotykanych dotąd ultrajasnych diod laserowych i wysokowydajnych urządzeń zasilających do użytku w źródłach światła projektorów, falownikach do pojazdów elektrycznych i innych zastosowaniach.
Azotek galu można również zsyntetyzować przez wstrzyknięcie gazowego amoniaku do stopionego galu w temperaturze 900-980 ° C pod normalnym ciśnieniem atmosferycznym.
| 2-calowe wolnostojące podłoża N-GaN | ||||||
|
Poziom produkcji (P) |
RmiSuchoH(R) |
Atrapa(D) |
Notatka: (1) 5 punktów: kąty błędnego cięcia w 5 pozycjach wynoszą 0,55 ± 0,15o (2) 3 punkty: kąty błędnego cięcia pozycji (2, 4, 5) wynoszą 0,55 ±0,15o (3) Powierzchnia użytkowa: wykluczenie peryferii i makrodefektów (dziur) |
|||
| P+ | P | P- | ||||
| Przedmiot | GaN-FS-CN-C50-SSP | |||||
| Wymiary | 50,0 ±0,3 mm | |||||
| Grubość | 400 ± 30 μm | |||||
| Orientacja płaska | (1-100) ±0,1o,12,5 ± 1 mm | |||||
| TTV | ≤ 15 μm | |||||
| UKŁON | ≤ 20 μm | |||||
| Rezystywność (300K) | ≤ 0,02 Ω·cm dla typu N (domieszkowany Si) | |||||
| Chropowatość powierzchni Ga | ≤ 0,3 nm (polerowanie i obróbka powierzchni pod epitaksję) | |||||
| Chropowatość powierzchni czołowej N | 0,5 ~ 1,5 μm (jednostronnie polerowany) | |||||
| Płaszczyzna C (0001) poza kątem w kierunku osi M (kąty błędnego cięcia) |
0,55 ± 0,1o (5 punktów) |
0,55 ± 0,15o (5 punktów) |
0,55 ± 0,15o (3 punkty) |
|||
| Gęstość dyslokacji gwintu | ≤ 7,5 x 105cm-2 | ≤ 3 x 106cm-2 | ||||
| Liczba i maksymalny rozmiar otworów w Ф47 mm w środku | 0 | ≤ 3 przy 1000 μm | ≤ 12 przy 1500 μm | ≤ 20 przy 3000 μm | ||
| Powierzchnia użytkowa | > 90% | >80% | >70% | |||
| Pakiet | Pakowane w pomieszczeniu czystym w pojedynczym pojemniku na wafle | |||||
O nas
Specjalizujemy się w przetwarzaniu różnorodnych materiałów na płytki, podłoża i niestandardowe części ze szkła optycznego. Komponenty szeroko stosowane w elektronice, optyce, optoelektronice i wielu innych dziedzinach.Ściśle współpracujemy również z wieloma krajowymi i zamorskimi uniwersytetami, instytucjami badawczymi i firmami, dostarczając niestandardowe produkty i usługi dla ich projektów badawczo-rozwojowych.Naszą wizją jest utrzymywanie dobrych relacji współpracy ze wszystkimi naszymi klientami dzięki naszej dobrej reputacji.
Często zadawane pytania
P: Czy jesteś firmą handlową lub producentem?
Jesteśmy fabryką.
P: Jak długi jest czas dostawy?
Zwykle jest to 3-5 dni, jeśli towary są w magazynie.
lub jest to 7-10 dni, jeśli towarów nie ma w magazynie, jest to zależne od ilości.
P: Czy dostarczasz próbki?to jest darmowe czy dodatkowe?
Tak, możemy zaoferować próbkę za darmo, ale nie płacimy za fracht.
P: Jakie są twoje warunki płatności?
Płatność <= 5000 USD, 100% z góry.
Paymen >=5000USD, 80% T/T z góry, saldo przed wysyłką.
