Szczegóły Produktu:
|
| Typ: | Płaski Szafir | Nazwa produktu: | 4-calowy wafelek GaN-on-Sapphire z niebieską/zieloną diodą LED |
|---|---|---|---|
| Polski: | Jednostronnie polerowane (SSP) / Dwustronnie polerowane (DSP) | Wymiar: | 100 ± 0,2 mm |
| Orientacja: | Płaszczyzna C (0001) odchylona od kąta w kierunku osi M 0,2 ± 0,1° | Grubość: | 650 ± 25μm |
| Podkreślić: | Niebieska dioda LED GaN Epitaksjalny wafel,4-calowy ledowy wafel,GaN Epitaksjalny wafel C Płaszczyzna |
||
4-calowy niebieski epitaksjalny wafel GaN LED na szafirowej płaszczyźnie SSP C (0001) Kąt odchylenia w kierunku osi M 0,2 ± 0,1 °
4-calowy epitaksjalny wafel GaN z niebieską diodą LED na szafirowym SSP
Wykorzystanie niebieskiego promieniowania w technologii LED ma dwie szczególne zalety – po pierwsze, zużywa mniej energii, po drugie, jest bardziej wydajne pod względem strumienia świetlnego.Na przykład od 2014 do 2018 r., wraz z rozwojem luminoforu, wydajność niebieskich diod LED wzrosła z 130-140 lm/W do 200-210 lm/W.
Innym poważnym problemem w produkcji niebieskich diod LED była trudność w precyzyjnym domieszkowaniu GaN.Pod koniec lat 80. Amano i Akasaki odkryli, że kiedy GaN był domieszkowany atomami cynku, emitował więcej światła, co dawało lepsze domieszkowanie p.Zjawisko to zostało później wyjaśnione w artykule Nakamury.
| 4-calowy wafelek GaN-on-Sapphire z niebieską/zieloną diodą LED | ||||
|
podłoże |
Typ | Płaski Szafir |
|
|
| Polski | Jednostronnie polerowane (SSP) / Dwustronnie polerowane (DSP) | |||
| Wymiar | 100 ± 0,2 mm | |||
| Orientacja | Płaszczyzna C (0001) odchylona od kąta w kierunku osi M 0,2 ± 0,1° | |||
| Grubość | 650 ± 25 μm | |||
|
Epilayer |
Struktura | 0,2 μm pGaN/0,5 μm MQWs/2,5 μm nGaN/2,0 μm uGaN | ||
| Grubość | 5,5 ± 0,5 μm | |||
| Chropowatość (Ra) | <0,5 nm | |||
| Gęstość dyslokacji | < 5 × 108cm-2 | |||
| Długość fali | Niebieska dioda LED | Zielona dioda LED | ||
| 465 ± 10 nm | 525 ± 10 nm | |||
| FWHM długości fali | < 25 nm | < 40 nm | ||
| Wydajność chipa | Napięcie włączenia przy 1μA | 2,3-2,5 V | 2,2-2,4 V | |
| Powierzchnia użytkowa | > 90% (wykluczenie defektów krawędzi i makro) | |||
|
Pakiet |

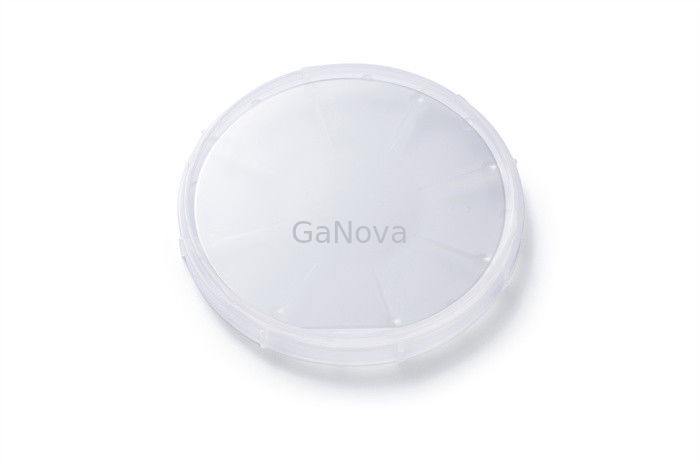

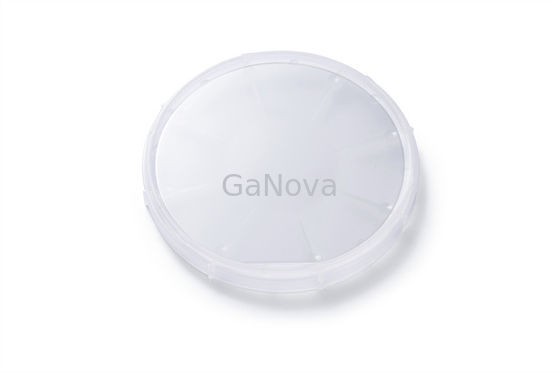

Pakowane w pomieszczeniu czystym w pojedynczym pojemniku na wafle |
|||
O nas
Specjalizujemy się w przetwarzaniu różnorodnych materiałów na płytki, podłoża i niestandardowe części ze szkła optycznego. Komponenty szeroko stosowane w elektronice, optyce, optoelektronice i wielu innych dziedzinach.Ściśle współpracujemy również z wieloma krajowymi i zamorskimi uniwersytetami, instytucjami badawczymi i firmami, dostarczając niestandardowe produkty i usługi dla ich projektów badawczo-rozwojowych.Naszą wizją jest utrzymywanie dobrych relacji współpracy ze wszystkimi naszymi klientami dzięki naszej dobrej reputacji.
Często zadawane pytania
P: Czy jesteś firmą handlową lub producentem?
Jesteśmy fabryką.
P: Jak długi jest czas dostawy?
Zwykle jest to 3-5 dni, jeśli towary są w magazynie.
lub jest to 7-10 dni, jeśli towarów nie ma w magazynie, jest to zależne od ilości.
P: Czy dostarczasz próbki?to jest darmowe czy dodatkowe?
Tak, możemy zaoferować próbkę za darmo, ale nie płacimy za fracht.
P: Jakie są twoje warunki płatności?
Płatność <= 5000 USD, 100% z góry.
Paymen >=5000USD, 80% T/T z góry, saldo przed wysyłką.
