Szczegóły Produktu:
|
| Nazwa produktu: | 4-calowy wafelek GaN-on-Sapphire z niebieską/zieloną diodą LED | Typ: | Płaski Szafir |
|---|---|---|---|
| Grubość: | 650 ± 25μm | Orientacja: | Płaszczyzna C (0001) odchylona od kąta w kierunku osi M 0,2 ± 0,1° |
| Polski: | Jednostronnie polerowane (SSP) / Dwustronnie polerowane (DSP) | Wymiar: | 100 ± 0,2 mm |
| Podkreślić: | Wafel epitaksjalny GaN 625um,SSP gan na waflach szafirowych,wafel epitaksjalny GaN 675um |
||

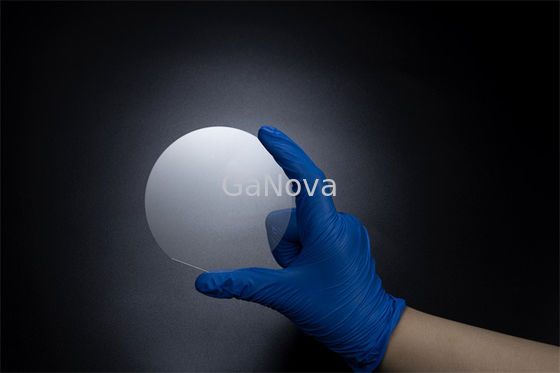

Grubość podłoża 650 ± 25 μm 4-calowy niebieski LED GaN Epitaksjalny wafel na szafirowym SSP Płaski szafirowy
4-calowy epitaksjalny wafel GaN z niebieską diodą LED na szafirowym SSP
Na przykład GaN jest podłożem, które umożliwia fioletowe (405 nm) diody laserowe bez użycia nieliniowego podwojenia częstotliwości optycznej.Jego wrażliwość na promieniowanie jonizujące jest niska (podobnie jak inne azotki grupy III), co czyni go odpowiednim materiałem na panele ogniw słonecznych do satelitów.Zastosowania wojskowe i kosmiczne również mogą odnieść korzyści, ponieważ urządzenia wykazały stabilność w środowiskach radiacyjnych.
| 4-calowy wafelek GaN-on-Sapphire z niebieską/zieloną diodą LED | ||||
|
podłoże |
Typ | Płaski Szafir |
|
|
| Polski | Jednostronnie polerowane (SSP) / Dwustronnie polerowane (DSP) | |||
| Wymiar | 100 ± 0,2 mm | |||
| Orientacja | Płaszczyzna C (0001) odchylona od kąta w kierunku osi M 0,2 ± 0,1° | |||
| Grubość | 650 ± 25 μm | |||
|
Epilayer |
Struktura | 0,2 μm pGaN/0,5 μm MQWs/2,5 μm nGaN/2,0 μm uGaN | ||
| Grubość | 5,5 ± 0,5 μm | |||
| Chropowatość (Ra) | <0,5 nm | |||
| Gęstość dyslokacji | < 5 × 108cm-2 | |||
| Długość fali | Niebieska dioda LED | Zielona dioda LED | ||
| 465 ± 10 nm | 525 ± 10 nm | |||
| FWHM długości fali | < 25 nm | < 40 nm | ||
| Wydajność chipa | Napięcie włączenia przy 1μA | 2,3-2,5 V | 2,2-2,4 V | |
| Powierzchnia użytkowa | > 90% (wykluczenie defektów krawędzi i makro) | |||
|
Pakiet |
Pakowane w pomieszczeniu czystym w pojedynczym pojemniku na wafle |
|||
