Szczegóły Produktu:
|
| Nazwa produktu: | Podłoże pojedynczego kryształu GaN | Wymiary: | 5x10mm² |
|---|---|---|---|
| Grubość: | 350 ±25µm | Orientacja: | Płaszczyzna (11-20) odchylona pod kątem w kierunku osi M 0 ±0,5° Płaszczyzna (11-20) odchylona pod k |
| TTV: | ≤ 10µm | kokarda: | - 10µm ≤ ŁUK ≤ 10µm |
| Podkreślić: | Azotek galu typu N,podłoże epitaksjalne GaN bez domieszki,podłoże z azotku galu gan twarzy |
||
5*10,5 mm2 A-face Niedomieszkowany wolnostojący monokrystaliczny substrat GaN typu n Rezystywność < 0,05 Ω·cm Urządzenie zasilające/płytka laserowa
Przegląd
Gęstość mocy jest znacznie lepsza w urządzeniach z azotku galu w porównaniu z urządzeniami krzemowymi, ponieważ GaN ma zdolność utrzymywania znacznie wyższych częstotliwości przełączania.Ma również zwiększoną zdolność do wytrzymywania podwyższonych temperatur.
| A Fas FRee-ulANDING GAN PodulraTmiS | ||||
| Przedmiot | GaN-FS-AUS | GaN-FS-ANS | GaN-FS-A-SI-S |
Uwagi: Kąt łuku kołowego (R < 2 mm) służy do rozróżnienia powierzchni przedniej i tylnej. |
| Wymiary | 5x10mm2 | |||
| Grubość | 350 ±25 µm | |||
| Orientacja |
Płaszczyzna (11-20) odchyla się od kąta w kierunku osi M 0 ±0,5° Kąt odchylenia płaszczyzny (11-20) od osi C - 1 ±0,2° |
|||
| Typ przewodzenia | typu N | typu N | Półizolujące | |
| Rezystywność (300K) | < 0,1 Ω·cm | < 0,05 Ω·cm | > 106Ω·cm | |
| TTV | ≤ 10 µm | |||
| UKŁON | - 10 µm ≤ ŁUK ≤ 10 µm | |||
| Chropowatość powierzchni czołowej |
< 0,2 nm (polerowany); lub < 0,3 nm (polerowanie i obróbka powierzchni pod kątem epitaksji) |
|||
| Chropowatość powierzchni tylnej |
0,5 ~ 1,5 μm opcja: 1~3 nm (dokładne szlifowanie);< 0,2 nm (polerowane) |
|||
| Gęstość dyslokacji | Od 1x105do 3x106cm-2 | |||
| Gęstość defektów makro | 0 cm-2 | |||
| Powierzchnia użytkowa | > 90% (wyłączenie krawędzi) | |||

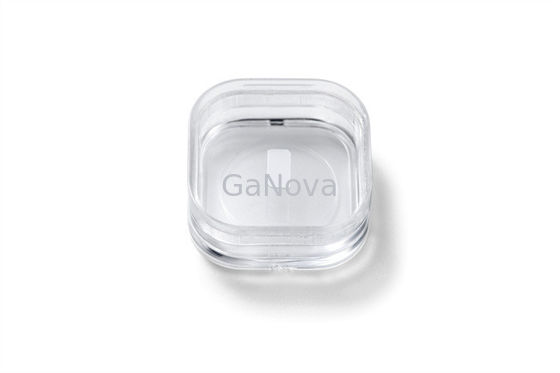

| Pakiet | Pakowane w środowisku clean room klasy 100, w pojemniku 6 SZT, w atmosferze azotu | |||
Dodatek: Wykres kąta błędnego cięcia
Jeśli δ1= 0 ±0,5°, to płaszczyzna (11-20) odchylona od osi M wynosi 0 ±0,5°.
Jeśli δ2= - 1 ±0,2°, wtedy płaszczyzna (11-20) odchylona od osi C wynosi -1 ±0,2°.
