0,015 Ω•cm — 0,025 Ω•cm Wafel epitaksjalny SiC C-Face Polerowanie optyczne Si-Face CMP

0,015 Ω•cm — 0,025 Ω•cm Wafel epitaksjalny SiC C-Face Polerowanie optyczne Si-Face CMP
0.015Ω•cm—0.025Ω•cm SiC Epitaxial Wafer C-Face Optical Polish Si-Face CMP
0,015 Ω•cm — 0,025 Ω•cm Wafel epitaksjalny SiC C-Face Polerowanie optyczne Si-Face CMP 0,015 Ω•cm — 0,025 Ω•cm Wafel epitaksjalny SiC C-Face Polerowanie optyczne Si-Face CMP

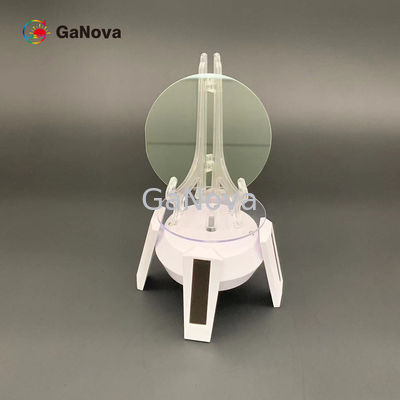

Duży Obraz :  0,015 Ω•cm — 0,025 Ω•cm Wafel epitaksjalny SiC C-Face Polerowanie optyczne Si-Face CMP

Szczegóły Produktu:
Miejsce pochodzenia: Suzhou Chiny
Nazwa handlowa: GaNova
Orzecznictwo: UKAS/ISO9001:2015
Numer modelu: JDCD03-001-007
Zapłata:
Szczegóły pakowania: Pakowanie próżniowe w środowisku clean room klasy 10000, w kasetach po 25 sztuk lub pojedynczych poj
Czas dostawy: 3-4 dni tygodnia
Zasady płatności: T/T

0,015 Ω•cm — 0,025 Ω•cm Wafel epitaksjalny SiC C-Face Polerowanie optyczne Si-Face CMP

Opis
Nazwa produktu: Specyfikacja podłoża z węglika krzemu (SiC) o średnicy 6 cali Podstawowa orientacja płaska: {10-10}±5,0°
Forma Kryształu: 4 godz Podstawowa długość płaska: 47,5 mm±2,0 mm
Średnica: 149,5 mm ~ 150,0 mm Orientacja opłatka: Poza osią: 4,0° w kierunku <1120> ± 0,5° dla 4H-N, Na osi: <0001> ± 0,5° dla 4H-SI
Podkreślić:

Wafel epitaksjalny SiC C-Face

,

optyczny polski wafel sic

,

wafel epitaksjalny Si-Face CMP Sic

0,015 Ω • cm — 0,025 Ω • cm Wafel epitaksjalny SiC C-Face: Optical Polish, Si-Face CMP





Przegląd

Płytka SiC to materiał półprzewodnikowy wykonany z krzemu.Płytka z węglika krzemu to materiał krystaliczny, który jest wytwarzany przez wytrawianie kryształu.Zwykle jest wystarczająco cienki, aby można go było stosować w półprzewodnikowych urządzeniach mocy.Drugi typ to rodzaj izolatora.



Zakres temperatur jest niezwykle ważny dla pól elektrycznych i magnetycznych w półprzewodnikach mocy.Płytka z węglika krzemu przewodzi prąd w obu kierunkach.

Specyfikacja podłoża z węglika krzemu (SiC) o średnicy 6 cali
Stopień Zerowa klasa produkcyjna MPD (klasa Z) Klasa manekina (klasa D)
Średnica 149,5 mm ~ 150,0 mm
Grubość 4H-N 350 μm ± 20 μm 350 μm ± 25 μm
4H-SI 500 μm ± 20 μm 500 μm ± 25 μm
Orientacja opłatka Poza osią: 4,0° w kierunku <1120> ± 0,5° dla 4H-N, Na osi: <0001> ± 0,5° dla 4H-SI
Gęstość mikrorurki 4H-N ≤0,5 cm-² ≤15 cm-²
4H-SI ≤1cm-² ≤15 cm-²
Oporność 4H-N 0,015 ~ 0,025 Ω · cm 0,015 ~ 0,028 Ω · cm
4H-SI ≥1E9Ω·cm ≥1E5Ω·cm
Podstawowa orientacja płaska {10-10}±5,0°
Podstawowa długość płaska 4H-N 47,5 mm±2,0 mm
4H-SI Karb
Wykluczenie krawędzi 3 mm
LTV/TTV/Łuk/Osnowa ≤3μm/≤6μm/≤30μm/≤40μm ≤5μm/≤15μm/≤40μm/≤60μm
Chropowatość Silikonowa twarz CMP Ra≤0,2 nm Ra≤0,5 nm
Karbonowa twarz Polski Ra≤1,0nm
Pęknięcia krawędzi przez światło o wysokiej intensywności Nic Długość skumulowana ≤ 20 mm, pojedyncza długość ≤ 2 mm
※ Płytki sześciokątne o wysokiej intensywności światła Powierzchnia skumulowana ≤0,05% Powierzchnia skumulowana ≤0,1%
※ Obszary wielotypowe według światła o dużej intensywności Nic Powierzchnia skumulowana ≤3%
Wizualne inkluzje węglowe Powierzchnia skumulowana ≤0,05% Powierzchnia skumulowana ≤3%
Zarysowania powierzchni krzemu przez światło o dużej intensywności Nic Łączna długość ≤1 × średnica płytki
Odpryski krawędzi przez światło o wysokiej intensywności Brak dozwolonych szerokości i głębokości ≥0,2 mm Dozwolone 5, ≤1 mm każdy
Zanieczyszczenie powierzchni krzemu przez światło o dużym natężeniu Nic
Opakowania Kaseta z wieloma waflami lub pojedynczy pojemnik na wafle

Uwaga: W przypadku elementów oznaczonych symbolem stosuje się wykluczenie krawędzi 3 mmA.





O nas

Specjalizujemy się w przetwarzaniu różnorodnych materiałów na płytki, podłoża i niestandardowe części ze szkła optycznego. Komponenty szeroko stosowane w elektronice, optyce, optoelektronice i wielu innych dziedzinach.Ściśle współpracujemy również z wieloma krajowymi i zamorskimi uniwersytetami, instytucjami badawczymi i firmami, dostarczając niestandardowe produkty i usługi dla ich projektów badawczo-rozwojowych.Naszą wizją jest utrzymywanie dobrych relacji współpracy ze wszystkimi naszymi klientami dzięki naszej dobrej reputacji.



Często zadawane pytania

P: Czy jesteś firmą handlową lub producentem?
Jesteśmy fabryką.
P: Jak długi jest czas dostawy?
Zwykle jest to 3-5 dni, jeśli towary są w magazynie.
lub jest to 7-10 dni, jeśli towarów nie ma w magazynie, jest to zależne od ilości.
P: Czy dostarczasz próbki?to jest darmowe czy dodatkowe?
Tak, możemy zaoferować próbkę za darmo, ale nie płacimy za fracht.
P: Jakie są twoje warunki płatności?
Płatność <= 5000 USD, 100% z góry.
Paymen >=5000USD, 80% T/T z góry, saldo przed wysyłką.
