Szczegóły Produktu:
|
Orientacja powierzchni: | Samolot A(11-20) | Materiał: | Wysoka czystość Al₂O₃(>99,995%) |
---|---|---|---|
Grubość: | 430 ±15μm | Płaszczyzna R: | R9 |
Krawędź waflowa: | typu R | Nazwa produktu: | Szafirowy wafel podłoża |
Podkreślić: | Podłoże szafirowe Wafel R9,podłoże szafirowe monokrystaliczne,podłoże szafirowe 420um |

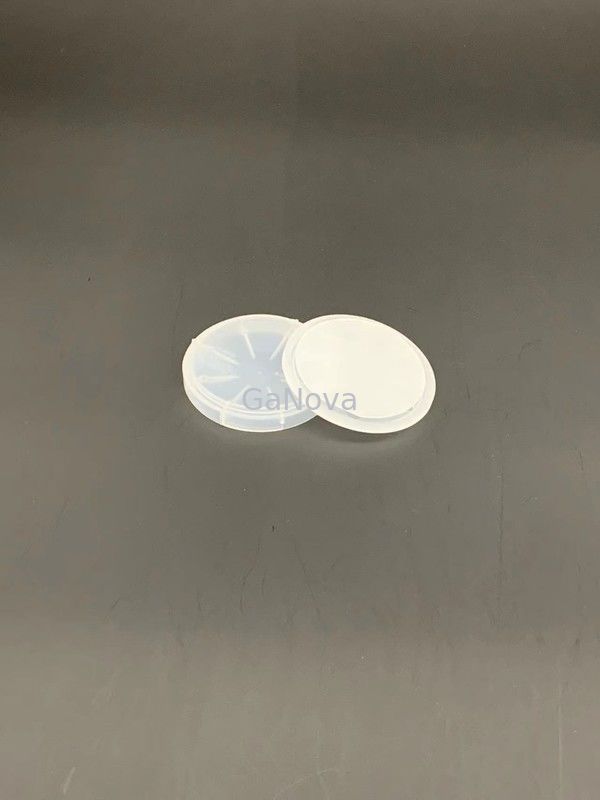

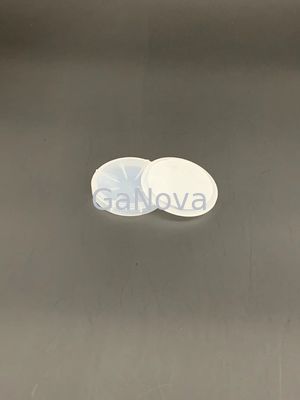

Orientacja kryształów C/M0.2 50mm Sapphire Substrate Wafel Grubość 430μm
JDCD08-001-001 Średnica 50 mm Płytka z szafirowego podłoża, grubość 430 μm, orientacja kryształu C/M0.2, OF długość (mm) 16 Chip LED, materiał podłoża
Płytki szafirowe są dziś stosowane w przemyśle optoelektronicznym oraz w precyzyjnych częściach mechanicznych i urządzeniach próżniowych.Oprócz formy, o której mowa powyżej, mamy je we wszystkich standardowych orientacjach;możemy również dostarczyć niestandardowy kierunek na życzenie i dokładne specyfikacje.Dostępne rozmiary płytek w zakresie od 2 do 6 cali dla wszystkich standardowych typów. Dostępne są również cienkie płytki o grubości do 250 μm dla 2 cali, 300 μm dla 4 cali i 300 μm dla płytek 6-calowych, dostępne w kształcie okrągłym i kwadratowym;zakres rozmiarów od 10 x 10 mm do 100 x 100 mm.Oferujemy kompletne opcje orientacji, w tym płaszczyznę C, płaszczyznę A, płaszczyznę R i płaszczyznę M, z doskonałym wykończeniem powierzchni Ra < 5 A i wysoką czystością.
Parametry |
Specyfikacja | ||
Jednostka | Cel | Tolerancja | |
Materiał | Wysoka czystość Al2O3(>99,995%) | ||
Średnica | mm | 50,8 | ±0,10 |
Grubość | μm | 430 | ±15 |
Orientacja powierzchni | Płaszczyzna C(0001) | ||
-Off Kąt w kierunku osi M | stopień | 0,20 | ±0,10 |
-Off Kąt w kierunku osi A | stopień | 0.00 | ±0,10 |
Płaska orientacja | Samolot A(11-20) | ||
-Płaski kąt przesunięcia | stopień | 0,0 | ±0,2 |
Płaska długość | mm | 16.0 | ±1 |
Płaszczyzna R | R9 | ||
Chropowatość powierzchni przedniej (Ra) | nm | <0,3 | |
Szorstkość tylnej powierzchni | μm | 0,8 ~ 1,2 μm | |
Powierzchnia czołowa Jakość | Polerowane na lustro, gotowe na EPI | ||
Krawędź waflowa | typu R | ||
Amplituda fazowania | μm | 80-160 | |
Uwzględniony kąt radian między płaską krawędzią a zaokrągloną krawędzią | mm | R=9 | |
TTV | μm | ≤5 | |
LTV(5x5mm) | μm | ≤1,5 | |
Ukłon | μm | 0~-5 | |
Osnowa | μm | ≤10 | |
Znak laserowy | Zgodnie z wymaganiami klienta |
O nas
Specjalizujemy się w przetwarzaniu różnorodnych materiałów na płytki, podłoża i niestandardowe części ze szkła optycznego. Komponenty szeroko stosowane w elektronice, optyce, optoelektronice i wielu innych dziedzinach.Ściśle współpracujemy również z wieloma krajowymi i zamorskimi uniwersytetami, instytucjami badawczymi i firmami, dostarczając niestandardowe produkty i usługi dla ich projektów badawczo-rozwojowych.Naszą wizją jest utrzymywanie dobrych relacji współpracy ze wszystkimi naszymi klientami dzięki naszej dobrej reputacji.
Często zadawane pytania
P: Czy jesteś firmą handlową lub producentem?
Jesteśmy fabryką.
P: Jak długi jest czas dostawy?
Zwykle jest to 3-5 dni, jeśli towary są w magazynie.
lub jest to 7-10 dni, jeśli towarów nie ma w magazynie, jest to zależne od ilości.
P: Czy dostarczasz próbki?to jest darmowe czy dodatkowe?
Tak, możemy zaoferować próbkę za darmo, ale nie płacimy za fracht.
P: Jakie są twoje warunki płatności?
Płatność <= 5000 USD, 100% z góry.
Paymen >=5000USD, 80% T/T z góry, saldo przed wysyłką.
