Szczegóły Produktu:
|
| Orientacja powierzchni: | Samolot A(11-20) | Materiał: | Wysoka czystość Al₂O₃(>99,995%) |
|---|---|---|---|
| Grubość: | 430 ±15μm | Płaszczyzna R: | R9 |
| Średnica: | 50,8 ±0,10 | Krawędź waflowa: | typu R |
| Podkreślić: | Sapphire Wafer EPI Ready,led szafirowe podłoże R9,szafirowy wafel samolot |
||
Wysoka czystość Al2O3> 99,995% Sapphire Substrate Wafer Mirror Polished EPI-Ready

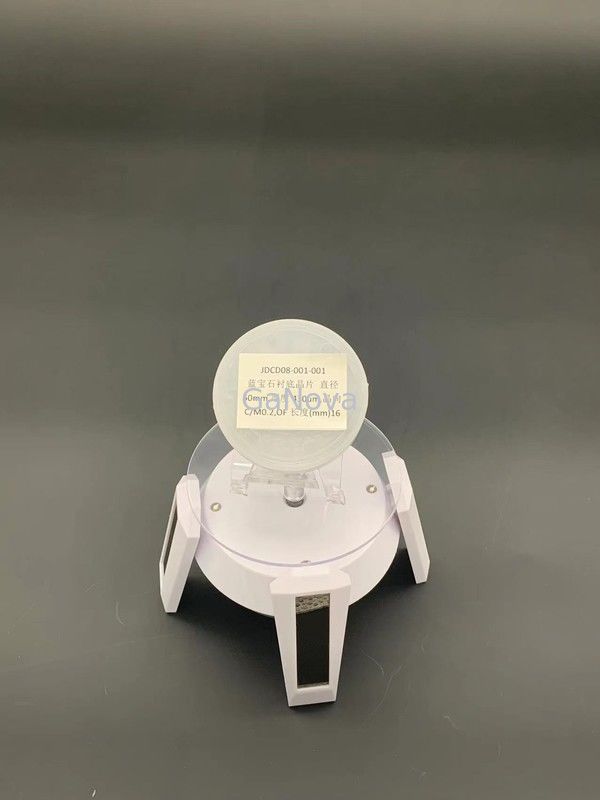

JDCD08-001-001 Średnica 50 mm Płytka z szafirowego podłoża, grubość 430 μm, orientacja kryształu C/M0.2, OF długość (mm) 16 Chip LED, materiał podłoża
Sapphire Substrate Sapphire Substrate to doskonały materiał okienny do wielu zastosowań IR od 3 µm do 5 µm, ponieważ zapewnia odporność na wysoką temperaturę, szok termiczny, erozję wodną i piaskową, małe straty dielektryczne, doskonałą izolację elektryczną, z ważnymi właściwościami mechanicznymi i chemicznymi oraz drapanie.Mamy podłoża C-Plane R-Plane Sapphire.Podłoża szafirowe w płaszczyźnie C używane do opracowywania związków III-V i II-VI, takich jak GaN dla niebieskich diod LED i diod laserowych.
|
Parametry |
Specyfikacja | ||
| Jednostka | Cel | Tolerancja | |
| Materiał | Wysoka czystość Al2O3(>99,995%) | ||
| Średnica | mm | 50,8 | ±0,10 |
| Grubość | μm | 430 | ±15 |
| Orientacja powierzchni | Płaszczyzna C(0001) | ||
| -Off Kąt w kierunku osi M | stopień | 0,20 | ±0,10 |
| -Off Kąt w kierunku osi A | stopień | 0,00 | ±0,10 |
| Płaska orientacja | Samolot A(11-20) | ||
| -Płaski kąt przesunięcia | stopień | 0,0 | ±0,2 |
| Płaska długość | mm | 16.0 | ±1 |
| Płaszczyzna R | R9 | ||
| Chropowatość powierzchni przedniej (Ra) | nm | <0,3 | |
| Szorstkość tylnej powierzchni | μm | 0,8 ~ 1,2 μm | |
| Powierzchnia czołowa Jakość | Polerowane na lustro, gotowe na EPI | ||
| Krawędź waflowa | typu R | ||
| Amplituda fazowania | μm | 80-160 | |
| Uwzględniony kąt radian między płaską krawędzią a zaokrągloną krawędzią | mm | R=9 | |
| TTV | μm | ≤5 | |
| LTV(5x5mm) | μm | ≤1,5 | |
| Ukłon | μm | 0~-5 | |
| Osnowa | μm | ≤10 | |
| Znak laserowy | Zgodnie z wymaganiami klienta | ||
O nas
Specjalizujemy się w przetwarzaniu różnorodnych materiałów na płytki, podłoża i niestandardowe części ze szkła optycznego. Komponenty szeroko stosowane w elektronice, optyce, optoelektronice i wielu innych dziedzinach.Ściśle współpracujemy również z wieloma krajowymi i zamorskimi uniwersytetami, instytucjami badawczymi i firmami, dostarczając niestandardowe produkty i usługi dla ich projektów badawczo-rozwojowych.Naszą wizją jest utrzymywanie dobrych relacji współpracy ze wszystkimi naszymi klientami dzięki naszej dobrej reputacji.
Często zadawane pytania
P: Czy jesteś firmą handlową lub producentem?
Jesteśmy fabryką.
P: Jak długi jest czas dostawy?
Zwykle jest to 3-5 dni, jeśli towary są w magazynie.
lub jest to 7-10 dni, jeśli towarów nie ma w magazynie, jest to zależne od ilości.
P: Czy dostarczasz próbki?to jest darmowe czy dodatkowe?
Tak, możemy zaoferować próbkę za darmo, ale nie płacimy za fracht.
P: Jakie są twoje warunki płatności?
Płatność <= 5000 USD, 100% z góry.
Paymen >=5000USD, 80% T/T z góry, saldo przed wysyłką.
