18 mm GaAs Si Wafer 2-calowy GaAs Niedomieszkowane substraty VGF S-C-N

18 mm GaAs Si Wafer 2-calowy GaAs Niedomieszkowane substraty VGF S-C-N
18 mm GaAs Si Wafer 2-calowy GaAs Niedomieszkowane substraty VGF S-C-N

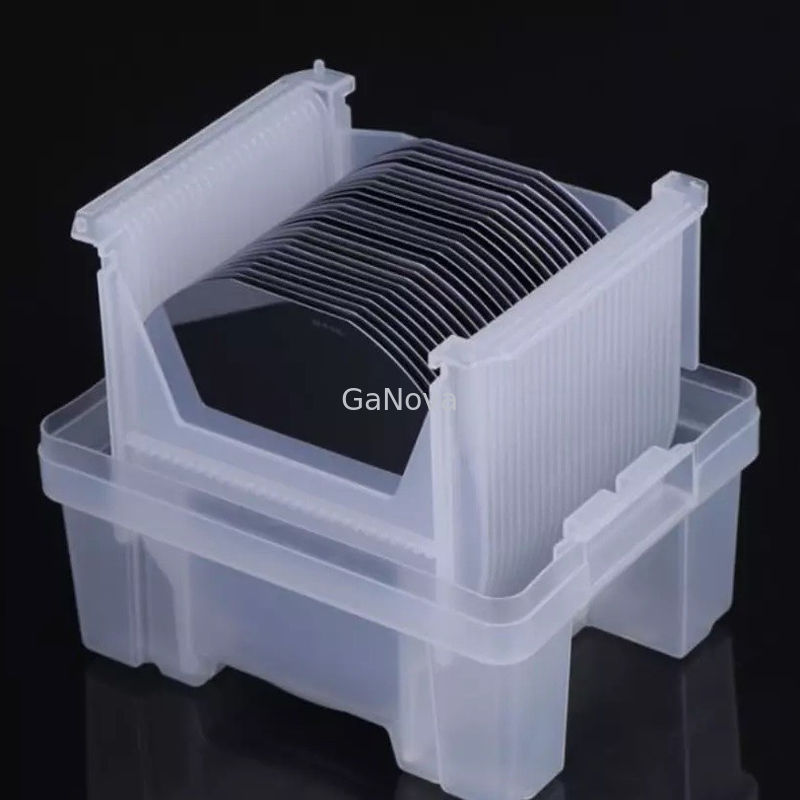

Duży Obraz :  18 mm GaAs Si Wafer 2-calowy GaAs Niedomieszkowane substraty VGF S-C-N

Szczegóły Produktu:
Miejsce pochodzenia: Suzhou Chiny
Nazwa handlowa: GaNova
Orzecznictwo: UKAS/ISO9001:2015
Numer modelu: JDCD10-001-002
Zapłata:
Szczegóły pakowania: Pakowanie próżniowe w środowisku clean room klasy 10000, w kasetach po 25 sztuk lub pojedynczych poj
Czas dostawy: 3-4 dni tygodnia
Zasady płatności: T/T
Możliwość Supply: 10000 SZTUK / miesiąc

18 mm GaAs Si Wafer 2-calowy GaAs Niedomieszkowane substraty VGF S-C-N

Opis
Nazwa produktu: Wafel GaAs-Si metoda wzrostu: VGF
Rodzaj postępowania: SCN Orientacja: EJ[0-1-1]±0,5°
Długość (mm): 17±1 Orientacja JEŻELI: EJ[0-11]±0,5°
Podkreślić:

18mm GaAs Si wafel

,

GaAs niedomieszkowane substraty VGF

,

GaAs Si wafel 2 cale

2-calowe podłoża GaAs (100) bez domieszek



Przegląd

GaAs jest często używany jako materiał podłoża do wzrostu epitaksjalnego innych półprzewodników III-V, w tym arsenku indu i galu, arsenku glinu i galu i innych.
Arsenek galu (wzór chemiczny GaAs) jest związkiem półprzewodnikowym stosowanym w niektórych diodach, tranzystorach polowych (FET) i układach scalonych (IC).Nośniki ładunku, którymi są głównie elektrony, poruszają się z dużą prędkością między atomami.




Wafel GaAs-Si

Metoda wzrostu

VGF
Rodzaj postępowania SCN
Domieszka GaAs-Si
Orientacja (100)15°±0,5° Wył. W kierunku<111>A
Kąt orientacji
Orientacja EJ[0-1-1]±0,5°
Długość (mm) 17±1
Orientacja JEŻELI EJ[0-11]±0,5°
JEŚLI Długość (mm) 7±1
Średnica (mm) 50,8±0,2
CC(/cc) 0,4E18~1E18
Rezystywność (ohm.cm) Nie dotyczy
Mobilność (cm2/vs) ≥1000
EPD(/cm2) ≤5000
Grubość (um) 350±20
TTV(um) <10
TTR(um) <10
Łuk (um) <15
Osnowa (um) <15
Powierzchnia Strona 1: polerowana Strona 2: trawiona
Opakowania Kaseta lub pojedyncza





O nas

Specjalizujemy się w przetwarzaniu różnorodnych materiałów na płytki, podłoża i niestandardowe części ze szkła optycznego. Komponenty szeroko stosowane w elektronice, optyce, optoelektronice i wielu innych dziedzinach.Ściśle współpracujemy również z wieloma krajowymi i zamorskimi uniwersytetami, instytucjami badawczymi i firmami, dostarczając niestandardowe produkty i usługi dla ich projektów badawczo-rozwojowych.Naszą wizją jest utrzymywanie dobrych relacji współpracy ze wszystkimi naszymi klientami dzięki naszej dobrej reputacji.



Często zadawane pytania

P: Czy jesteś firmą handlową lub producentem?
Jesteśmy fabryką.
P: Jak długi jest czas dostawy?
Zwykle jest to 3-5 dni, jeśli towary są w magazynie.
lub jest to 7-10 dni, jeśli towarów nie ma w magazynie, jest to zależne od ilości.
P: Czy dostarczasz próbki?to jest darmowe czy dodatkowe?
Tak, możemy zaoferować próbkę za darmo, ale nie płacimy za fracht.
P: Jakie są twoje warunki płatności?
Płatność <= 5000 USD, 100% z góry.
Paymen >=5000USD, 80% T/T z góry, saldo przed wysyłką.
