Szczegóły Produktu:
|
| Gęstość (g/cm3): | 3.515 | Moduł Younga (PGa): | 1050 |
|---|---|---|---|
| Nazwa produktu: | Podłoża diamentowe CVD | Odporność na pękanie (MPa·m1/2): | 1~8 |
| Przewodność cieplna (300K,Wm·K): | 1000~2000 | Przepuszczalność światła: | 225 nm do dalekiej podczerwieni |
| Podkreślić: | 0.3mm Single Crystal Diamond,3 mm Pojedynczy Kryształ Diamentu,podłoża do chemicznego osadzania z fazy gazowej |
||

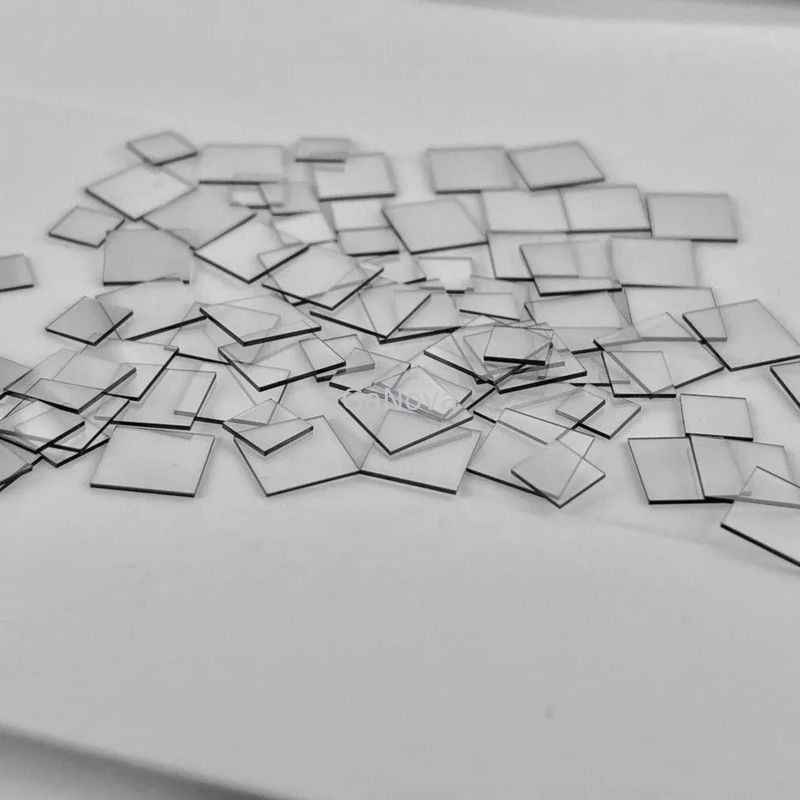

3 * 3 mm² * 0,3 mm Pojedynczy kryształowy diament klasy elektronicznej 225 nm do dalekiej podczerwieni
3 * 3 mm² * 0,3 mm Pojedynczy kryształowy diament klasy elektronicznej, zawartość N <100ppb, XRD <0,015º do radiatora
Przegląd
Ze względu na unikalne połączenie doskonałych właściwości materiałowych, diament jest często określany jako najlepszy materiał półprzewodnikowy dla elektroniki dużej mocy.Brak monokryształów wielkości płytek elektronicznych zawsze był uważany za kluczowe wąskie gardło w rozwoju urządzenia i późniejszym przeniesieniu go do procesów przemysłowych.W ostatnich latach poczyniono znaczne postępy w klasycznej metodzie wysokociśnieniowej i wysokotemperaturowej (HPHT), aw szczególności w alternatywnej technice chemicznego osadzania z fazy gazowej (CVD).
Specyfikacja
| nieruchomości | Diament syntetyczny | |
| Gęstość (g / cm3) | 3.515 | Właściwości wewnętrzne |
| Moduł Younga (PGa) | 1050 |
Właściwości mechaniczne |
| Twardość (PGa) |
70 ~ 120 pojedynczy kryształ 60 ~ 100 polikrystaliczny |
|
| Niszcząca siła |
2,5-3GPapojedynczy kryształ 200-1100 MPa polikrystaliczny |
|
| Odporność na pękanie (MPa·m1/2) | 1~8 | |
| Współczynnik tarcia | 0,1 | |
| Przewodność cieplna (300K,Wm·K) | 1000~2000 | Właściwości termiczne |
| Współczynnik rozszerzalności cieplnej (×10-6/℃) | 1 (temperatura pokojowa) | |
| Współczynnik załamania światła (590nm) | 2.4 | Właściwości optyczne |
| Przepuszczalność światła | 225 nm do dalekiej podczerwieni | |
| Szerokość pasma wzbronionego (ev) | 5.47 | Właściwości elektryczne |
| Rezystywność (Ω·cm) | >1010 | |
| Ruchliwość elektronów (cm2/Vs) | 4500 | |
| Ruchliwość otworu (cm2/Vs) | 3800 | |
| Stała dielektryczna | 5.5 | Właściwości dielektryczne |
| Straty dielektryczne | ＜2×10-4 |
O nas
Specjalizujemy się w przetwarzaniu różnorodnych materiałów na płytki, podłoża i niestandardowe części ze szkła optycznego. Komponenty szeroko stosowane w elektronice, optyce, optoelektronice i wielu innych dziedzinach.Ściśle współpracujemy również z wieloma krajowymi i zamorskimi uniwersytetami, instytucjami badawczymi i firmami, dostarczając niestandardowe produkty i usługi dla ich projektów badawczo-rozwojowych.Naszą wizją jest utrzymywanie dobrych relacji współpracy ze wszystkimi naszymi klientami dzięki naszej dobrej reputacji.
Często zadawane pytania
P: Czy jesteś firmą handlową lub producentem?
Jesteśmy fabryką.
P: Jak długi jest czas dostawy?
Zwykle jest to 3-5 dni, jeśli towary są w magazynie.
lub jest to 7-10 dni, jeśli towarów nie ma w magazynie, jest to zależne od ilości.
P: Czy dostarczasz próbki?to jest darmowe czy dodatkowe?
Tak, możemy zaoferować próbkę za darmo, ale nie płacimy za fracht.
P: Jakie są twoje warunki płatności?
Płatność <= 5000 USD, 100% z góry.
Paymen >=5000USD, 80% T/T z góry, saldo przed wysyłką.
